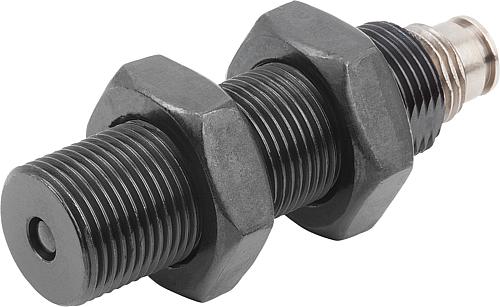

Arretierbolzen mit Pneumatikzylinder Gr.2 M20X1,5, H=15, D=6, Autom.Stahl gehärtet, Komp: Stahl - K1116.1206015
Arretierbolzen mit Pneumatikzylinder Gr.2 M20X1,5, H=15, D=6, Autom.Stahl gehärtet, Komp: Stahl - K1116.1206015
Produktnummer:
7297806
Arretierbolzen mit Pneumatikzylinder Gr.2 M20X1,5, H=15, D=6, Autom.Stahl gehärtet, Komp: Stahl - K1116.1206015
EAN-Nr.:
4059245317431
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
69,21 €*
70,63 €*
(2.01% gespart)
|
| Bis 24 |
65,26 €*
70,63 €*
(7.6% gespart)
|
| Bis 49 |
63,28 €*
70,63 €*
(10.41% gespart)
|
| Bis 99 |
61,80 €*
70,63 €*
(12.5% gespart)
|
| Ab 100 |
59,33 €*
70,63 €*
(16% gespart)
|
Produktinformationen "Arretierbolzen mit Pneumatikzylinder Gr.2 M20X1,5, H=15, D=6, Autom.Stahl gehärtet, Komp: Stahl - K1116.1206015"
Werkstoff:
Stahlausführung:
Gewindehülse und Druckbolzen Automatenstahl.
Sechskantmuttern Stahl Festigkeitsklasse 04.
Edelstahlausführung:
Gewindehülse 1.4305.
Druckbolzen 1.4034.
Sechskantmuttern Edelstahl A2.
Ausführung:
Stahlausführung:
Gewindehülse brüniert.
Druckbolzen gehärtet, brüniert und geschliffen.
Sechskantmuttern brüniert.
Edelstahlausführung:
Gewindehülse blank.
Druckbolzen gehärtet, geschliffen und blank.
Sechskantmuttern blank.
Bestellbeispiel:
K1116.1206010
Hinweis:
Der Arretierbolzen wird durch Anlegen von Druckluft betätigt.
Die Rückstellung erfolgt gefedert durch Trennen der Luftzufuhr.
Pneumatikzylinder:
Einfachwirkender Kolbenstangenzylinder.
Werkstoffe:
Zylinderrohr Messing vernickelt,
Kolbenstange Edelstahl,
Dichtungen NBR, PU.
Betriebsmedium:
gefilterte, getrocknete Luft, geölt oder ungeölt.
Einsatztemperatur: -20°C bis +80°C.

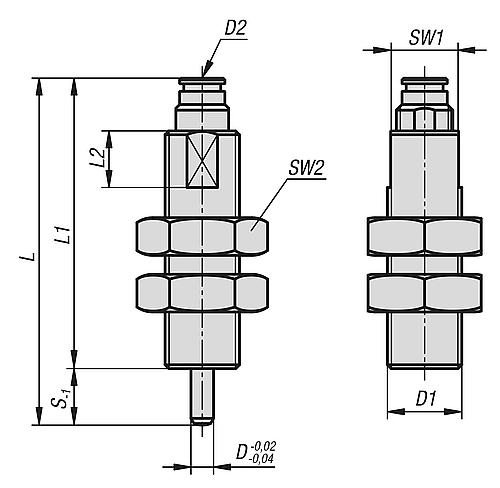

D: 6
D1: M20x1,5
D2: M5
H: 15
L: 92
L1: 77
L2: 15
SW1: 18
SW2: 30
RoHS: ja
Größe: 2
Ausführung: ohne Rastnut
mit Kontermutter
Betriebsdruck bar: 2 - 6
Federrückzugskraft ca. N: 11,8-6
Kolbenkraft bei 6 bar (N): 38,7-32,9
K1116.1206015
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Gewindehülse und Druckbolzen Automatenstahl.
Sechskantmuttern Stahl Festigkeitsklasse 04.
Edelstahlausführung:
Gewindehülse 1.4305.
Druckbolzen 1.4034.
Sechskantmuttern Edelstahl A2.
Ausführung:
Stahlausführung:
Gewindehülse brüniert.
Druckbolzen gehärtet, brüniert und geschliffen.
Sechskantmuttern brüniert.
Edelstahlausführung:
Gewindehülse blank.
Druckbolzen gehärtet, geschliffen und blank.
Sechskantmuttern blank.
Bestellbeispiel:
K1116.1206010
Hinweis:
Der Arretierbolzen wird durch Anlegen von Druckluft betätigt.
Die Rückstellung erfolgt gefedert durch Trennen der Luftzufuhr.
Pneumatikzylinder:
Einfachwirkender Kolbenstangenzylinder.
Werkstoffe:
Zylinderrohr Messing vernickelt,
Kolbenstange Edelstahl,
Dichtungen NBR, PU.
Betriebsmedium:
gefilterte, getrocknete Luft, geölt oder ungeölt.
Einsatztemperatur: -20°C bis +80°C.
D: 6
D1: M20x1,5
D2: M5
H: 15
L: 92
L1: 77
L2: 15
SW1: 18
SW2: 30
RoHS: ja
Größe: 2
Ausführung: ohne Rastnut
mit Kontermutter
Betriebsdruck bar: 2 - 6
Federrückzugskraft ca. N: 11,8-6
Kolbenkraft bei 6 bar (N): 38,7-32,9
K1116.1206015
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Ausführung 2: | mit Pneumatikzylinder |
|---|---|
| Ausführung 1: | ohne Rastnut |
| D=Bolzendurchmesser: | 6 |
| D1=Gewinde: | M20x1,5 |
| D2: | M5 |
| Betriebsdruck bar: | 2 - 6 |
| L=Länge: | 92 |
| Federrückzugskraft ca. N: | 11,8-6 |
| Kolbenkraft bei 6 bar (N): | 38,7-32,9 |
| Festigkeitsklasse: | 04 |
| Kontermutter: | mit Kontermutter |
| SW2: | 30 |
| Größe: | 2 |
| Hub S: | 15 |
| L1: | 77 |
| L2: | 15 |
| Material Grundkörper: | Automatenstahl |
| Material Komponente: | Stahl |
| Oberfläche Grundkörper: | gehärtet |
| SW1: | 18 |
