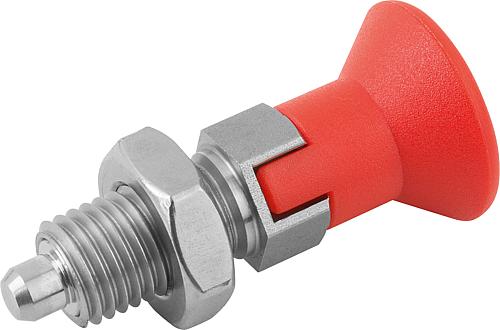

Arretierbolzen Gr.4 M20X1,5, D=12, Form: D mit Rastnut mit Kontermutter, Edelstahl gehärtet, Komp: Thermoplast - K0338.0441284
Arretierbolzen Gr.4 M20X1,5, D=12, Form: D mit Rastnut mit Kontermutter, Edelstahl gehärtet, Komp: Thermoplast - K0338.0441284
Produktnummer:
7292253
Arretierbolzen Gr.4 M20X1,5, D=12, Form: D mit Rastnut mit Kontermutter, Edelstahl gehärtet, Komp: Thermoplast - K0338.0441284
EAN-Nr.:
4059245227631
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
38,00 €*
39,58 €*
(3.99% gespart)
|
| Bis 24 |
35,62 €*
39,58 €*
(10.01% gespart)
|
| Bis 49 |
34,43 €*
39,58 €*
(13.01% gespart)
|
| Bis 99 |
33,25 €*
39,58 €*
(15.99% gespart)
|
| Ab 100 |
30,87 €*
39,58 €*
(22.01% gespart)
|
Produktinformationen "Arretierbolzen Gr.4 M20X1,5, D=12, Form: D mit Rastnut mit Kontermutter, Edelstahl gehärtet, Komp: Thermoplast - K0338.0441284"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 12
D1: M20x1,5
D2: 33
H: 12
L: 78
L1: 28
L2: 14
L3: 25
SW1: 22
SW2: 30
RoHS: ja
F x 30°: 2,8
Form: D
Größe: 4
Ausführung: mit Rastnut
mit Kontermutter
Federkraft Ende F2 ca. N: 39
Federkraft Anfang F1 ca. N: 15
K0338.0441284
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 12
D1: M20x1,5
D2: 33
H: 12
L: 78
L1: 28
L2: 14
L3: 25
SW1: 22
SW2: 30
RoHS: ja
F x 30°: 2,8
Form: D
Größe: 4
Ausführung: mit Rastnut
mit Kontermutter
Federkraft Ende F2 ca. N: 39
Federkraft Anfang F1 ca. N: 15
K0338.0441284
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 4 |
|---|---|
| Material Komponente: | Thermoplast |
| Form: | D |
| Material Grundkörper: | Edelstahl |
| Ausführung 1: | mit Rastnut |
| Oberfläche Grundkörper: | gehärtet |
| D=Bolzendurchmesser: | 12 |
| Form-Typ: | mit Rastnut, mit Kontermutter |
| D2: | 33 |
| L1: | 28 |
| L3: | 25 |
| L=Länge: | 78 |
| L2: | 14 |
| Stahlschlüssel Grundkörper: | 1.4034 |
| D1=Gewinde: | M20x1,5 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 39 |
| Hub S: | 12 |
| SW1: | 22 |
| SW2: | 30 |
| F x 30°: | 2,8 |
| Kontermutter: | mit Kontermutter |
| Farbe Komponente: | verkehrsrot |
