TL-Kupplungsflansch HRC F 70 einteilig, o. TL-Buchse
TL-Kupplungsflansch HRC F 70 einteilig, o. TL-Buchse
18,11 €*
Produktnummer:
25320070
TL-Kupplungsflansch HRC F 70 einteilig, o. TL-Buchse
EAN-Nr.:
4014486971460
Zur Produktbeschreibung
Produktinformationen "TL-Kupplungsflansch HRC F 70 einteilig, o. TL-Buchse"

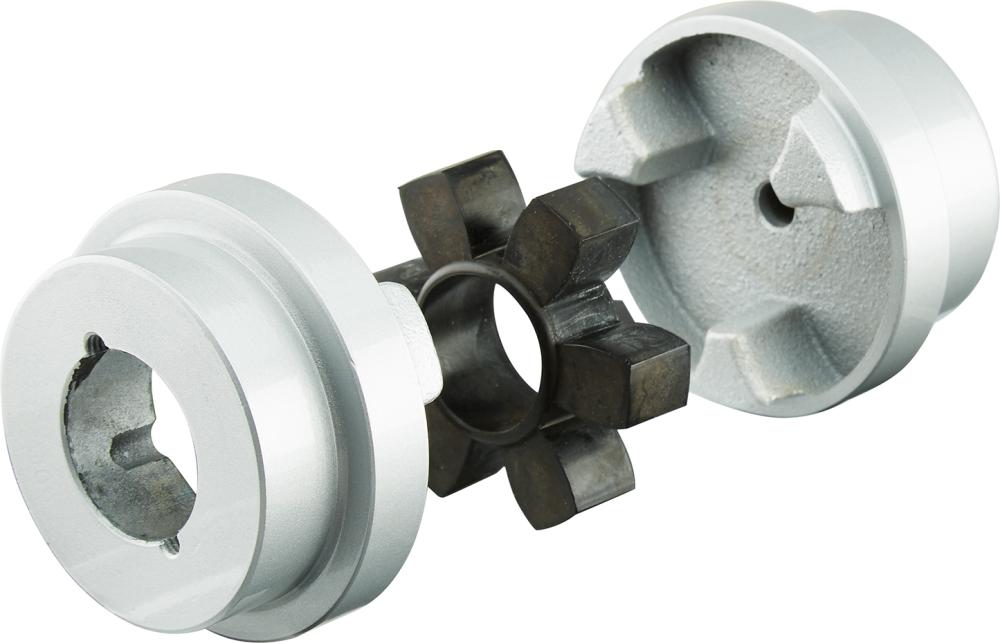

HRC - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung

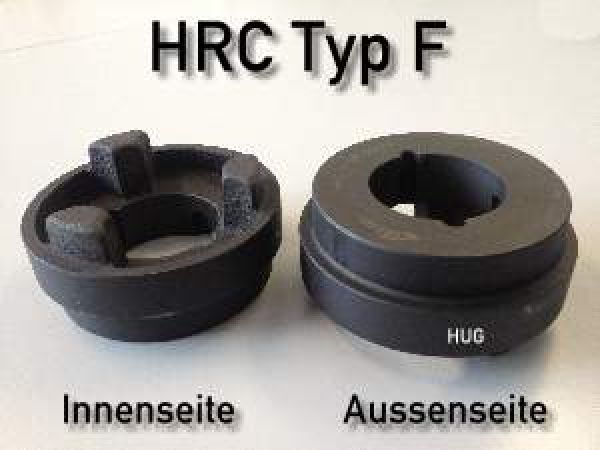

Die TYP F 70 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ H wird die Taper-Lock-Buchse von aussen montiert.)
Sofort und einfachst zu montieren, ohne Bohren, Nuten etc.
Merkmale
Die TYP F 70 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ H wird die Taper-Lock-Buchse von aussen montiert.)
Sofort und einfachst zu montieren, ohne Bohren, Nuten etc.
Merkmale
- Steckkupplung / Klauenkupplung
- Durchschlagsicher
- Geringes Massenträgheitsmoment
- Kupplungshälften für Taper-Spannbuchsen
- Beliebige Kombination der Kupplungshälften (Typ F/Typ F oder Typ F/Typ H oder Typ H/Typ H)
- Wuchtqualität nach DIN-ISO 1940 im Gütebereich G16
- Durchmesser aussen: 69 mm
- Durchmesser Nabe: 60 mm
- Taperbuchse: 1008
- Min. Wellendurchmesser: 10 mm
- Max. Wellendurchmesser: 25 mm
- Länge der gesamten fertigen Kupplung: 65 mm
- Gewicht der gesamten, fertigen Kupplung: 1,00 kg
- Trägheitsmoment: 0,00085 Mr2kg m2
- Nenndrehmoment: 31 Nm
Eigenschaften
| Außendurchmesser (mm): | 69 mm |
|---|---|
| Montage Taperbuchse: | von innen |
| Typ: | F |
| Baugröße: | 70 |
| Nabendurchmesser (mm): | 60 mm |
| Taperbuchse: | 1008 |
| Gesamtlänge (mm): | 65 mm |
| Wellendurchmesser min (mm): | 10 mm |
| Wellendurchmesser max (mm): | 25 mm |
