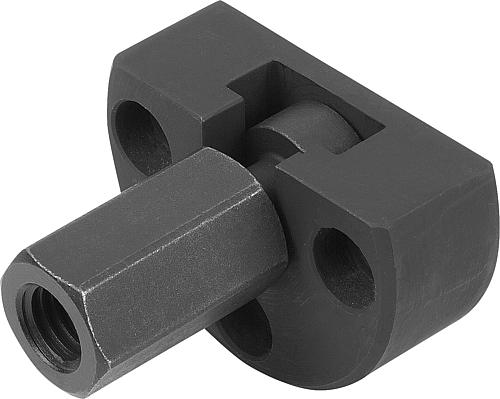

Schnellsteckkupplung mit Radialversatzausgleich M08 Stahl, mit Anschraubflansch - K0710.08
Schnellsteckkupplung mit Radialversatzausgleich M08 Stahl, mit Anschraubflansch - K0710.08
Produktnummer:
6719758
Schnellsteckkupplung mit Radialversatzausgleich M08 Stahl, mit Anschraubflansch - K0710.08
EAN-Nr.:
4059245176380
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
48,79 €*
49,28 €*
(0.99% gespart)
|
| Bis 24 |
48,29 €*
49,28 €*
(2.01% gespart)
|
| Bis 49 |
48,05 €*
49,28 €*
(2.5% gespart)
|
| Bis 99 |
47,80 €*
49,28 €*
(3% gespart)
|
| Ab 100 |
47,55 €*
49,28 €*
(3.51% gespart)
|
Produktinformationen "Schnellsteckkupplung mit Radialversatzausgleich M08 Stahl, mit Anschraubflansch - K0710.08"
Werkstoff: Kupplungsteil und Flansch Stahl.
Mutter (DIN 439) Güte 8.8.
Ausführung: Kupplungsteil und Flansch vergütet und phosphatiert.
Mutter brüniert.

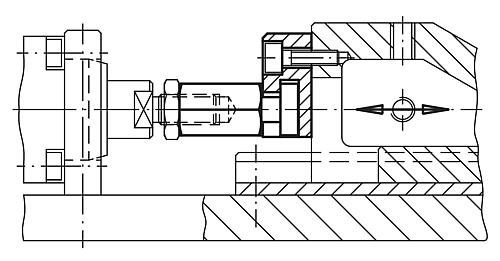

Hinweis: Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.

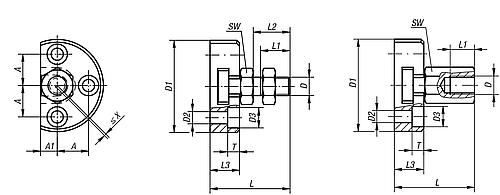

Ausführung : Innengewinde
D: M8
D2: 6,6
D3: 11
A: 16
A1: 8
~L: 35,5
L3: 13
T: 6,4
SW: 13
Radialversatzausgleich X max.: 0,7
Zulässige Zug-und Druckbelastung max. kN: 4,5
L1 min.: 13,5
Gewicht ca. kg : 0,122
D1: 48
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Mutter (DIN 439) Güte 8.8.
Ausführung: Kupplungsteil und Flansch vergütet und phosphatiert.
Mutter brüniert.
Hinweis: Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Ausführung : Innengewinde
D: M8
D2: 6,6
D3: 11
A: 16
A1: 8
~L: 35,5
L3: 13
T: 6,4
SW: 13
Radialversatzausgleich X max.: 0,7
Zulässige Zug-und Druckbelastung max. kN: 4,5
L1 min.: 13,5
Gewicht ca. kg : 0,122
D1: 48
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A: | 16 |
|---|---|
| Ausführung 2: | mit Anschraubflansch |
| Ausführung 1: | mit Radialversatzausgleich |
| A1: | 8 |
| D1: | 48 |
| D2: | 6,6 |
| D3: | 11 |
| Ausführung: | Innengewinde |
| L: | 35,5 |
| L1 min.: | 13,5 |
| D=Gewinde: | M8 |
| RoHS: | konform |
| Radialversatz- ausgleich X max.: | 0,7 |
| Zulässige Zug-und Druckbelastung max. kN: | 4,5 |
| L3: | 13 |
| Material Grundkörper: | Stahl |
| SW: | 13 |
| T: | 6,4 |
