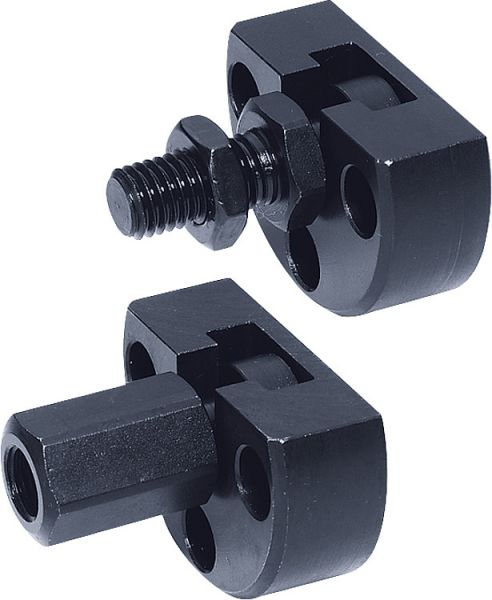

Schnellsteckkupplung mit Radialversatzausgleich M20X1,5 Stahl, mit Anschraubflansch - K0710.201
Schnellsteckkupplung mit Radialversatzausgleich M20X1,5 Stahl, mit Anschraubflansch - K0710.201
Produktnummer:
6719773
Schnellsteckkupplung mit Radialversatzausgleich M20X1,5 Stahl, mit Anschraubflansch - K0710.201
EAN-Nr.:
4059245176533
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
97,02 €*
98,00 €*
(1% gespart)
|
| Bis 24 |
96,04 €*
98,00 €*
(2% gespart)
|
| Bis 49 |
95,55 €*
98,00 €*
(2.5% gespart)
|
| Bis 99 |
95,06 €*
98,00 €*
(3% gespart)
|
| Ab 100 |
94,57 €*
98,00 €*
(3.5% gespart)
|
Produktinformationen "Schnellsteckkupplung mit Radialversatzausgleich M20X1,5 Stahl, mit Anschraubflansch - K0710.201"
Werkstoff: Kupplungsteil und Flansch Stahl.
Mutter (DIN 439) Güte 8.8.
Ausführung: Kupplungsteil und Flansch vergütet und phosphatiert.
Mutter brüniert.

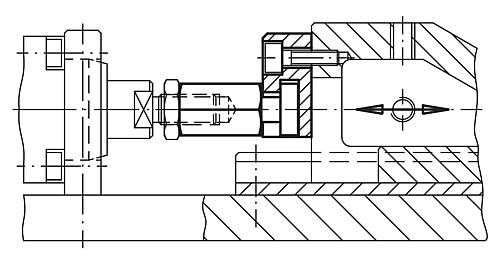

Hinweis: Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.

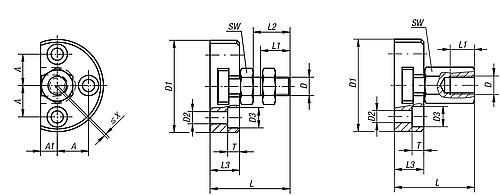

Ausführung : Innengewinde
D: M20x1,5
D2: 11
D3: 18
A: 28
A1: 17
~L: 74
L3: 26
T: 10
SW: 30
Radialversatzausgleich X max.: 1
Zulässige Zug-und Druckbelastung max. kN: 30
L1 min.: 25
Gewicht ca. kg : 0,840
D1: 80
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Mutter (DIN 439) Güte 8.8.
Ausführung: Kupplungsteil und Flansch vergütet und phosphatiert.
Mutter brüniert.
Hinweis: Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Ausführung : Innengewinde
D: M20x1,5
D2: 11
D3: 18
A: 28
A1: 17
~L: 74
L3: 26
T: 10
SW: 30
Radialversatzausgleich X max.: 1
Zulässige Zug-und Druckbelastung max. kN: 30
L1 min.: 25
Gewicht ca. kg : 0,840
D1: 80
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A: | 28 |
|---|---|
| A1: | 17 |
| L: | 74 |
| D=Gewinde: | M20x1,5 |
| SW: | 30 |
| Ausführung: | Innengewinde |
| Ausführung 1: | mit Radialversatzausgleich |
| Material Grundkörper: | Stahl |
| D1: | 80 |
| Ausführung 2: | mit Anschraubflansch |
| D2: | 11 |
| D3: | 18 |
| L3: | 26 |
| T: | 10 |
| RoHS: | konform |
| L1 min.: | 25 |
| Radialversatz- ausgleich X max.: | 1 |
| Zulässige Zug-und Druckbelastung max. kN: | 30 |
