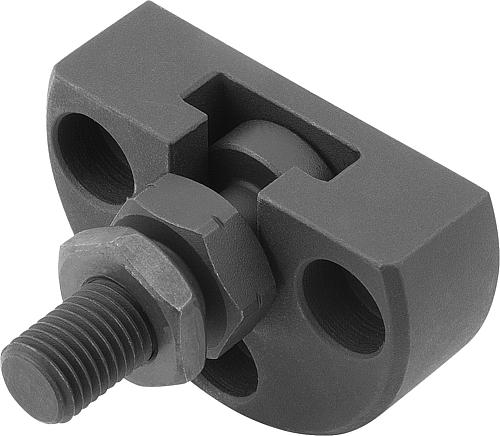

Schnellsteckkupplung mit Radialversatzausgleich M12 Stahl, mit Anschraubflansch L2=25 - K0710.1225
Schnellsteckkupplung mit Radialversatzausgleich M12 Stahl, mit Anschraubflansch L2=25 - K0710.1225
Produktnummer:
6719766
Schnellsteckkupplung mit Radialversatzausgleich M12 Stahl, mit Anschraubflansch L2=25 - K0710.1225
EAN-Nr.:
4059245176465
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
61,04 €*
61,65 €*
(0.99% gespart)
|
| Bis 24 |
60,42 €*
61,65 €*
(2% gespart)
|
| Bis 49 |
60,11 €*
61,65 €*
(2.5% gespart)
|
| Bis 99 |
59,80 €*
61,65 €*
(3% gespart)
|
| Ab 100 |
59,50 €*
61,65 €*
(3.49% gespart)
|
Produktinformationen "Schnellsteckkupplung mit Radialversatzausgleich M12 Stahl, mit Anschraubflansch L2=25 - K0710.1225"
Werkstoff: Kupplungsteil und Flansch Stahl.
Mutter (DIN 439) Güte 8.8.
Ausführung: Kupplungsteil und Flansch vergütet und phosphatiert.
Mutter brüniert.
Hinweis: Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Ausführung : Außengewinde
D: M12
D2: 6,6
D3: 11
A: 19
A1: 10
~L: 53,2
L3: 20,5
T: 6,4
SW: 19
Radialversatzausgleich X max.: 0,8
Zulässige Zug-und Druckbelastung max. kN: 10
L1 min.: 21
Gewicht ca. kg : 0,261
D1: 55
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Mutter (DIN 439) Güte 8.8.
Ausführung: Kupplungsteil und Flansch vergütet und phosphatiert.
Mutter brüniert.
Hinweis: Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Ausführung : Außengewinde
D: M12
D2: 6,6
D3: 11
A: 19
A1: 10
~L: 53,2
L3: 20,5
T: 6,4
SW: 19
Radialversatzausgleich X max.: 0,8
Zulässige Zug-und Druckbelastung max. kN: 10
L1 min.: 21
Gewicht ca. kg : 0,261
D1: 55
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A: | 19 |
|---|---|
| Ausführung 2: | mit Anschraubflansch |
| Ausführung 1: | mit Radialversatzausgleich |
| A1: | 10 |
| D1: | 55 |
| D2: | 6,6 |
| D3: | 11 |
| Ausführung: | Außengewinde |
| L: | 53,2 |
| L1 min.: | 21 |
| L2=Gewindelänge: | 25 |
| D=Gewinde: | M12 |
| RoHS: | konform |
| Radialversatz- ausgleich X max.: | 0,8 |
| Zulässige Zug-und Druckbelastung max. kN: | 10 |
| L3: | 20,5 |
| Material Grundkörper: | Stahl |
| SW: | 19 |
| T: | 6,4 |
