Schnellspanner vertikal Stahl, Komp: blau, M=M10x55 - K0662.010001
Schnellspanner vertikal Stahl, Komp: blau, M=M10x55 - K0662.010001
Produktnummer:
6717984
Schnellspanner vertikal Stahl, Komp: blau, M=M10x55 - K0662.010001
EAN-Nr.:
4059245199662
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
49,84 €*
50,86 €*
(2.01% gespart)
|
| Bis 24 |
47,00 €*
50,86 €*
(7.59% gespart)
|
| Bis 49 |
45,57 €*
50,86 €*
(10.4% gespart)
|
| Bis 99 |
44,50 €*
50,86 €*
(12.5% gespart)
|
| Ab 100 |
42,72 €*
50,86 €*
(16% gespart)
|
Produktinformationen "Schnellspanner vertikal Stahl, Komp: blau, M=M10x55 - K0662.010001"
Werkstoff: Stahl.
Griffelement Polyamid.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393
A3: 27
B: 45
B1: 64
B2: 25,5
B3: 18,4
B4: 38
B6: 47
D: 9
Öffnungswinkel Haltearm Position 2: 97°
A2: 8
A1: 50
Öffnungswinkel Griff Position 2: 59°
Handkraft N: 250
Haltekraft F1 N: 2500
Haltekraft F2 N: 4500
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393
A3: 27
B: 45
B1: 64
B2: 25,5
B3: 18,4
B4: 38
B6: 47
D: 9
Öffnungswinkel Haltearm Position 2: 97°
A2: 8
A1: 50
Öffnungswinkel Griff Position 2: 59°
Handkraft N: 250
Haltekraft F1 N: 2500
Haltekraft F2 N: 4500
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

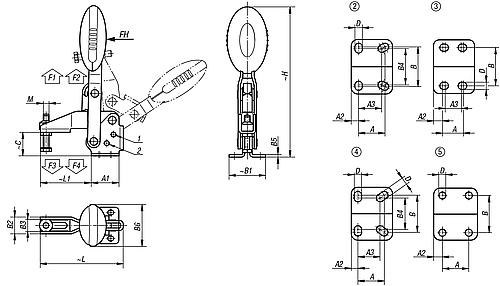

Eigenschaften
| B1: | 64 |
|---|---|
| D: | 9 |
| A: | 32 |
| A1: | 50 |
| A3: | 27 |
| L: | 153 |
| A2: | 8 |
| Ausführung 1: | Standard |
| B2: | 25,5 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| Material Grundkörper: | Stahl |
| B4: | 38 |
| Material Komponente: | Polyamid |
| B5: | 3,5 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 18,5 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| B: | 45 |
| B6: | 47 |
| H: | 223,9 |
| L1: | 95 |
| RoHS: | konform |
| C: | 38,7 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 2500 |
| Haltekraft F2 N: | 4500 |
| Lochbild: | 4 |
| M=Andruckspindel: | M10x55 |
| Öffnungswinkel Griff ohne Anschlag: | 91° |
| Öffnungswinkel Griff Position 1: | 19° |
| Öffnungswinkel Griff Position 2: | 59° |
| Öffnungswinkel Haltearm ohne Anschlag: | 176° |
| Öffnungswinkel Haltearm Position 1: | 6° |
| Öffnungswinkel Haltearm Position 2: | 97° |
| Spannkraft F3 N: | 1500 |
| Spannkraft F4 N: | 2800 |
| Handkraft FH N: | 250 |
