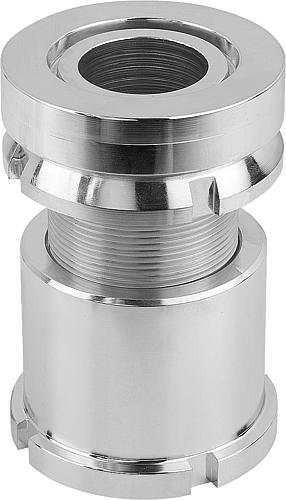

Höhenverstell-Element H=102 Vergütungsstahl, D2=58, D=26 - K0057.3224
Höhenverstell-Element H=102 Vergütungsstahl, D2=58, D=26 - K0057.3224
Produktnummer:
6702091
Höhenverstell-Element H=102 Vergütungsstahl, D2=58, D=26 - K0057.3224
EAN-Nr.:
4059245183555
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
86,01 €*
87,76 €*
(1.99% gespart)
|
| Bis 24 |
81,09 €*
87,76 €*
(7.6% gespart)
|
| Bis 49 |
78,64 €*
87,76 €*
(10.39% gespart)
|
| Bis 99 |
76,79 €*
87,76 €*
(12.5% gespart)
|
| Ab 100 |
73,72 €*
87,76 €*
(16% gespart)
|
Produktinformationen "Höhenverstell-Element H=102 Vergütungsstahl, D2=58, D=26 - K0057.3224"
Werkstoff: Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung: Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs- elementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Sie zeichnet sich durch ihren großen Verstellweg von 15 mm bis 50 mm aus.
Zubehör: Kugel-Ausgleichs-Scheiben K0691
Gewicht ca. kg : 0,8
F kN: 210
α: 4°
M: 2,5
N: 6
D: 26
B: 9
Material: Stahl
H max. : 102
H min. : 70
D2: 58
D1: M40x1,5
für Schraube: M24
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahlausführung 1.4305.
Ausführung: Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs- elementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Sie zeichnet sich durch ihren großen Verstellweg von 15 mm bis 50 mm aus.
Zubehör: Kugel-Ausgleichs-Scheiben K0691
Gewicht ca. kg : 0,8
F kN: 210
α: 4°
M: 2,5
N: 6
D: 26
B: 9
Material: Stahl
H max. : 102
H min. : 70
D2: 58
D1: M40x1,5
für Schraube: M24
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D2=Außendurchmesser: | 58 |
|---|---|
| D=Innendurchmesser: | 26 |
| M: | 2,5 |
| Material Grundkörper: | Vergütungsstahl |
| Ausführung 1: | mit Kugel-Ausgleichsscheibe |
| D1: | M40x1,5 |
| F1 kN: | 37 |
| H min.: | 70 |
| H max.: | 102 |
| N: | 6 |
| Kontermutter: | ohne Kontermutter |
| α: | 4° |
| F kN: | 210 |
| für Schraube: | M24 |
| ΔH: | 32 |
