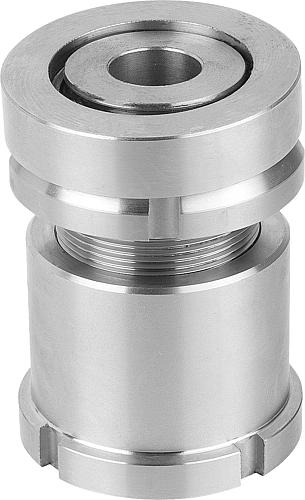

Höhenverstell-Element H=79 Edelstahl, D2=45, D=17,5 - K0057.25161
Höhenverstell-Element H=79 Edelstahl, D2=45, D=17,5 - K0057.25161
Produktnummer:
6702086
Höhenverstell-Element H=79 Edelstahl, D2=45, D=17,5 - K0057.25161
EAN-Nr.:
4059245183500
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
96,72 €*
98,70 €*
(2.01% gespart)
|
| Bis 24 |
91,20 €*
98,70 €*
(7.6% gespart)
|
| Bis 49 |
88,43 €*
98,70 €*
(10.41% gespart)
|
| Bis 99 |
86,36 €*
98,70 €*
(12.5% gespart)
|
| Ab 100 |
82,91 €*
98,70 €*
(16% gespart)
|
Produktinformationen "Höhenverstell-Element H=79 Edelstahl, D2=45, D=17,5 - K0057.25161"
Werkstoff: Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung: Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.

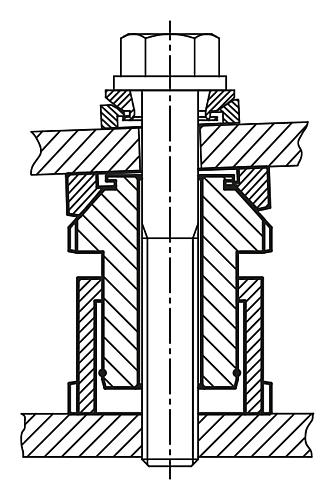

Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs- elementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Sie zeichnet sich durch ihren großen Verstellweg von 15 mm bis 50 mm aus.
Zubehör: Kugel-Ausgleichs-Scheiben K0691

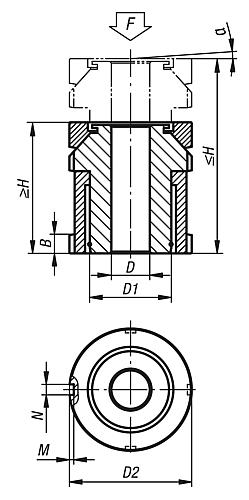

Gewicht ca. kg : 0,38
F kN: 84
α: 4°
M: 2
N: 5
D: 17,5
B: 7
Material: Edelstahl
H max. : 79
H min. : 54
D2: 45
D1: M30x1,5
für Schraube: M16
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahlausführung 1.4305.
Ausführung: Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs- elementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Sie zeichnet sich durch ihren großen Verstellweg von 15 mm bis 50 mm aus.
Zubehör: Kugel-Ausgleichs-Scheiben K0691
Gewicht ca. kg : 0,38
F kN: 84
α: 4°
M: 2
N: 5
D: 17,5
B: 7
Material: Edelstahl
H max. : 79
H min. : 54
D2: 45
D1: M30x1,5
für Schraube: M16
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D=Innendurchmesser: | 17,5 |
|---|---|
| M: | 2 |
| Material Grundkörper: | Edelstahl |
| Ausführung 1: | mit Kugel-Ausgleichsscheibe |
| D1: | M30x1,5 |
| D2=Außendurchmesser: | 45 |
| F1 kN: | 28,9 |
| H min.: | 54 |
| H max.: | 79 |
| N: | 5 |
| Kontermutter: | ohne Kontermutter |
| α: | 4° |
| F kN: | 84 |
| für Schraube: | M16 |
| ΔH: | 25 |
