Aufnahmebuchse LONG-LOK M16 D=6 Edelstahl - K0724.106161
Aufnahmebuchse LONG-LOK M16 D=6 Edelstahl - K0724.106161
Produktnummer:
6719961
Aufnahmebuchse LONG-LOK M16 D=6 Edelstahl - K0724.106161
EAN-Nr.:
4059245025015
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
12,46 €*
12,98 €*
(4.01% gespart)
|
| Bis 24 |
11,68 €*
12,98 €*
(10.02% gespart)
|
| Bis 49 |
11,30 €*
12,98 €*
(12.94% gespart)
|
| Bis 99 |
10,91 €*
12,98 €*
(15.95% gespart)
|
| Ab 100 |
10,13 €*
12,98 €*
(21.96% gespart)
|
Produktinformationen "Aufnahmebuchse LONG-LOK M16 D=6 Edelstahl - K0724.106161"
Werkstoff: Edelstahl 1.4305.
LONG-LOK-Gewindesicherung Nylon.
Ausführung: Stahlteile blank.

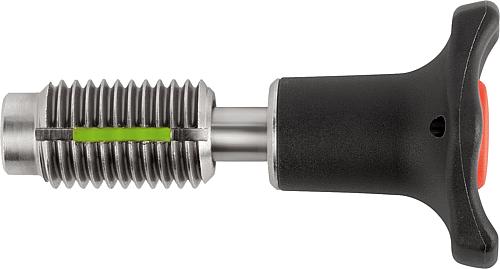

Hinweis: Aufnahmebuchsen für Kugelsperrbolzen eignen sich zur einfachen und schnellen Aufnahme von Kugelsperrbolzen und Steckbolzen.
Vorteile: - Zentriermöglichkeit der Aufnahmebuchsen ist über den Zentrieransatz gegeben.
- einfaches und prozesssicheres Einschrauben.
- einschraubbar in verschiedenste Materialien.
- beidseitig einsetzbar.
- durch die LONG-LOK-Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden,
somit ist kein Anschlagen notwendig.

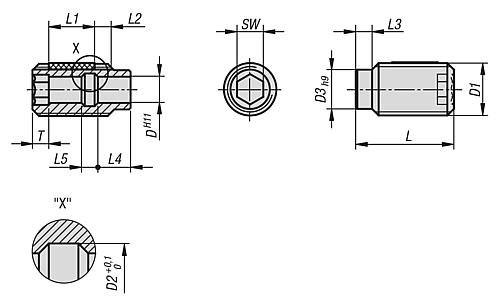

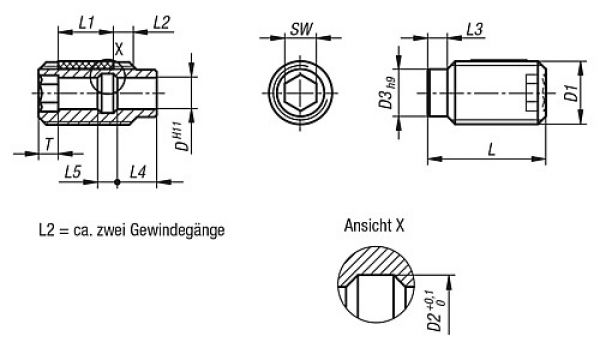

SW: 6
D: 6
D1: M16
D2: 7,5
D3: 12
L: 30
T: 5
L1: 14
Gewicht ca. kg : 0,029
L3: 5
L4: 10
L5: 5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
LONG-LOK-Gewindesicherung Nylon.
Ausführung: Stahlteile blank.
Hinweis: Aufnahmebuchsen für Kugelsperrbolzen eignen sich zur einfachen und schnellen Aufnahme von Kugelsperrbolzen und Steckbolzen.
Vorteile: - Zentriermöglichkeit der Aufnahmebuchsen ist über den Zentrieransatz gegeben.
- einfaches und prozesssicheres Einschrauben.
- einschraubbar in verschiedenste Materialien.
- beidseitig einsetzbar.
- durch die LONG-LOK-Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden,
somit ist kein Anschlagen notwendig.
SW: 6
D: 6
D1: M16
D2: 7,5
D3: 12
L: 30
T: 5
L1: 14
Gewicht ca. kg : 0,029
L3: 5
L4: 10
L5: 5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| L4: | 10 |
|---|---|
| Ausführung 1: | mit Gewindesicherung |
| Material Grundkörper: | Edelstahl |
| D3: | 12 |
| D=Durchmesser: | 6 |
| D2: | 7,5 |
| L1: | 14 |
| RoHS: | konform |
| L3: | 5 |
| L: | 30 |
| L5: | 5 |
| D1=Gewinde: | M16 |
| T: | 5 |
| SW: | 6 |
