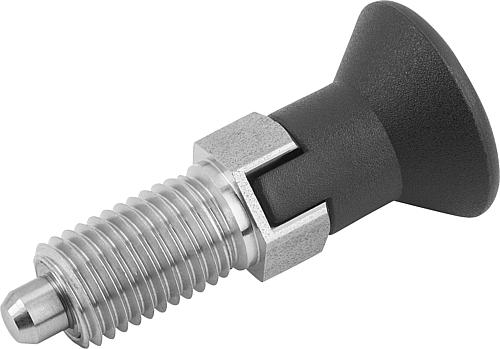

Arretierbolzen Gr.5 M24x2, Form: C Edelstahl, ungehärtet, Komp: Thermoplast, D=16 - K0338.13516
Arretierbolzen Gr.5 M24x2, Form: C Edelstahl, ungehärtet, Komp: Thermoplast, D=16 - K0338.13516
Produktnummer:
6712678
Arretierbolzen Gr.5 M24x2, Form: C Edelstahl, ungehärtet, Komp: Thermoplast, D=16 - K0338.13516
EAN-Nr.:
4059245011087
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
53,00 €*
55,20 €*
(3.99% gespart)
|
| Bis 24 |
49,68 €*
55,20 €*
(10% gespart)
|
| Bis 49 |
48,03 €*
55,20 €*
(12.99% gespart)
|
| Bis 99 |
46,37 €*
55,20 €*
(16% gespart)
|
| Ab 100 |
43,06 €*
55,20 €*
(21.99% gespart)
|
Produktinformationen "Arretierbolzen Gr.5 M24x2, Form: C Edelstahl, ungehärtet, Komp: Thermoplast, D=16 - K0338.13516"
Werkstoff: Stahlausführung: Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage: Sonderausführungen.
Ausführung: Edelstahl, Arretierstift nicht gehärtet
Federkraft Ende F2 ca. N: 46
Federkraft Anfang F1 ca. N: 20
F x 30°: 3,2
SW1: 27
H: 16
L3: 28
L2: 18
L1: 32
L: 96
D2: 40
D1: M24x2
D: 16
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage: Sonderausführungen.
Ausführung: Edelstahl, Arretierstift nicht gehärtet
Federkraft Ende F2 ca. N: 46
Federkraft Anfang F1 ca. N: 20
F x 30°: 3,2
SW1: 27
H: 16
L3: 28
L2: 18
L1: 32
L: 96
D2: 40
D1: M24x2
D: 16
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| SW1: | 27 |
|---|---|
| Größe: | 5 |
| Ausführung 1: | mit Rastnut |
| L2: | 18 |
| Oberfläche Grundkörper: | ungehärtet |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Thermoplast |
| Farbe Komponente: | schwarzgrau |
| L=Länge: | 96 |
| Stahlschlüssel Grundkörper: | 1.4305 |
| D2: | 40 |
| D=Bolzendurchmesser: | 16 |
| L1: | 32 |
| L3: | 28 |
| Form: | C |
| D1=Gewinde: | M24x2 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 46 |
| F x 30°: | 3,2 |
| Kontermutter: | ohne Kontermutter |
| Hub S: | 16 |
| Form-Typ: | mit Rastnut, ohne Kontermutter |
