Arretierbolzen Gr.9 M06, Form: D Stahl, D=3 - K0747.04903060
Arretierbolzen Gr.9 M06, Form: D Stahl, D=3 - K0747.04903060
Produktnummer:
6720778
Arretierbolzen Gr.9 M06, Form: D Stahl, D=3 - K0747.04903060
EAN-Nr.:
4059245204922
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
4,05 €*
4,13 €*
(1.94% gespart)
|
| Bis 24 |
3,82 €*
4,13 €*
(7.51% gespart)
|
| Bis 49 |
3,70 €*
4,13 €*
(10.41% gespart)
|
| Bis 99 |
3,61 €*
4,13 €*
(12.59% gespart)
|
| Ab 100 |
3,47 €*
4,13 €*
(15.98% gespart)
|

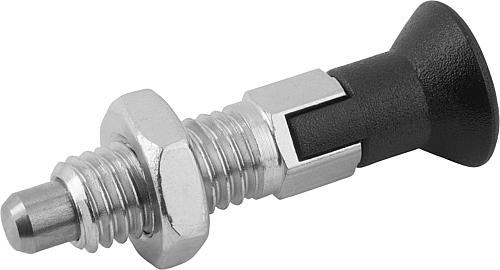

Produktinformationen "Arretierbolzen Gr.9 M06, Form: D Stahl, D=3 - K0747.04903060"
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet:
Gewindehülse 1.0718.
Arretierstift 1.4305.
Edelstahlausführung: Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert.
Arretierstift blank.
Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank.
Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet.
Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten.
Auf Anfrage: Sonderausführungen sowie Feingewinde

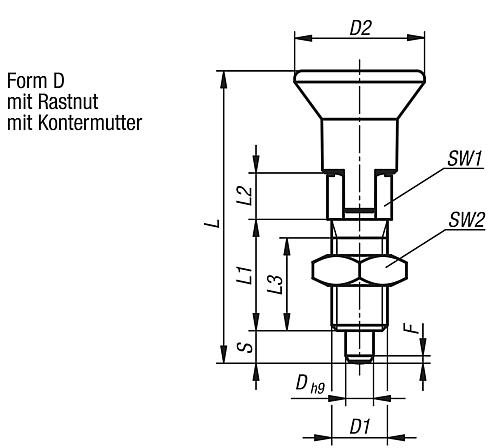

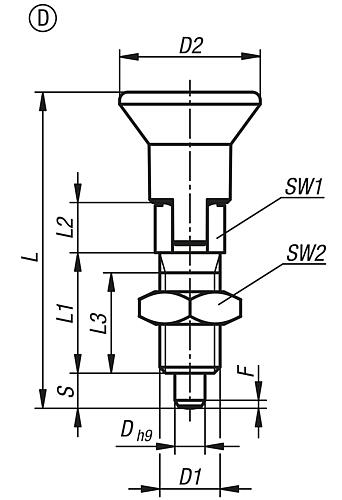

L1: 12
L2: 5
D: 3
F x 30°: 0,8
SW2: 10
L: 31,5
H: 3,5
Federkraft Anfang F1 ca. N: 4
D1: M6
Federkraft Ende F2 ca. N: 10
Ausführung: Stahl, Arretierstift nicht gehärtet
Anziehdrehmoment max. Nm : 2
L3: 10
SW1: 6
D2: 14
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gewindehülse 1.0718.
Arretierstift 1.4305.
Edelstahlausführung: Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert.
Arretierstift blank.
Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank.
Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet.
Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten.
Auf Anfrage: Sonderausführungen sowie Feingewinde
L1: 12
L2: 5
D: 3
F x 30°: 0,8
SW2: 10
L: 31,5
H: 3,5
Federkraft Anfang F1 ca. N: 4
D1: M6
Federkraft Ende F2 ca. N: 10
Ausführung: Stahl, Arretierstift nicht gehärtet
Anziehdrehmoment max. Nm : 2
L3: 10
SW1: 6
D2: 14
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 9 |
|---|---|
| Material Komponente: | Thermoplast |
| Material Grundkörper: | Stahl |
| Ausführung 1: | mit Rastnut |
| Ausführung 2: | Eco |
| Oberfläche Grundkörper: | ungehärtet |
| Form: | D |
| D=Bolzendurchmesser: | 3 |
| Form-Typ: | mit Rastnut, mit Kontermutter |
| D2: | 14 |
| L1: | 12 |
| L3: | 10 |
| L=Länge: | 31,5 |
| L2: | 5 |
| Anziehdrehmoment max. Nm: | 2 |
| D1=Gewinde: | M6 |
| Federkraft Anfang F1 ca. N: | 4 |
| Federkraft Ende F2 ca. N: | 10 |
| Hub S: | 3,5 |
| SW1: | 6 |
| SW2: | 10 |
| F x 30°: | 0,8 |
| Kontermutter: | mit Kontermutter |
| Farbe Komponente: | schwarzgrau |
