Absperrventil »SYNTESI«, elektrisch, BG1, G 1/8
Absperrventil »SYNTESI«, elektrisch, BG1, G 1/8
80,00 €*
Absperrventil »SYNTESI«, elektrisch, BG1, G 1/8
80,00 €*
% 118,51 €* (32.5% gespart)Produktinformationen "Absperrventil »SYNTESI«, elektrisch, BG1, G 1/8"

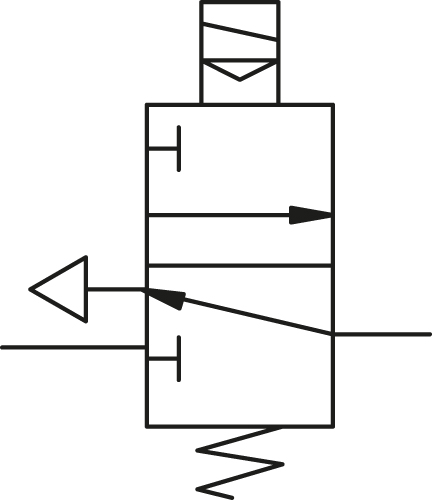

Diese Geräte trennen den pneumatischen Schaltkreis vom Hauptversorgungsanschluss. Es sind 3/2-Wegeventile, die in gesperrter Position den Schaltkreis entlüften. Somit sind Absperrventile für Wartungsarbeiten oder Fälle, bei denen die Zuluft an den Aktoren abgeschaltet werden muss, notwendig. Verfügbar als manuelle, pneumatische oder elektropneumatische Variante. Auf Anfrage auch als elektropneumatische Version mit externer Steuerluft erhältlich (für Anwendungen, bei denen der Druck in der Wartungseinheit außerhalb des Druckbereiches für die Betätigung der elektropneumatischen Ausführung liegt). Die handbetätigte Ausführung kann in der abgesperrten Position mit bis zu zwei (Baugröße 1) bzw. drei (Baugröße 2) Vorhängeschlössern gesichert werden. Alternativ ist auf Anfrage eine Ausführung mit einem Loch Ø 7 mm für ein einzelnes Schloss verfügbar. Vorn und hinten ist je ein Anschluss (G 1/8 bei Baugröße 1 und G 1/4 bei Baugröße 2), der für Manometer oder Druckschalter oder als zusätzliche Abnahme genutzt werden kann. Bei manuell und pneumatisch betätigten Absperrventilen ist ein Schalldämpfer im Lieferumfang nicht enthalten. Bei elektrisch betätigten Absperrventilen sind Spule, Stecker und Schalldämpfer im Lieferumfang nicht enthalten. ATEX-Ausführung auf Anfrage!
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
| Temperaturbereich min.: | -10 °C |
|---|---|
| A1: | - mm |
| BG: | 1 |
| Temperaturbereich max.: | 50 °C |
| Eingangsdruck min.: | 3 bar |
| Medium: | Druckluft oder andere neutrale Gase |
| Anschluss Eingang: | G 1/8 |
| Gehäuse: | Technopolymer |
| Anschluss Ausgang: | G 1/8 |
| Serie: | Syntesi |
| Eingangsdruck max.: | 10 bar |
| Durchflusswertmessung 1: | P2 = 6,3 bar und Druckabfall Δp = 0,5 |
| Durchflusswertmessung 2: | P2 = 6,3 bar und Druckabfall Δp = 1 ba |

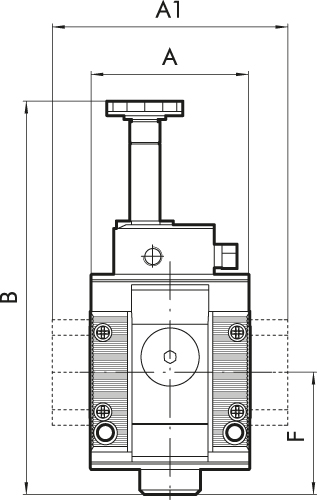

| A: | 42,0 mm |
| B: | 104,0 mm |
| Abluft: | G 1/8 |
| Durchflussmenge der Entlüftung bei 6,3 bar: | 500 Nl/min |
| Durchfluss 1: | 800 Nl/min |
| Durchfluss 2: | 1100 Nl/min |
| TechnischerHinweis1: | Spule, Stecker und Schalldämpfer im Lieferumfang nicht entha |
| F: | 32,2 mm |
