Kugelsperrbolzen mit Kopfarretierung mit Griffmulde, Form: A, D1=10, L5=200, Edelstahl 1.4305 blank, Komp: Edelstahl - K1414.001510200
Kugelsperrbolzen mit Kopfarretierung mit Griffmulde, Form: A, D1=10, L5=200, Edelstahl 1.4305 blank, Komp: Edelstahl - K1414.001510200
Produktnummer:
7300954
Kugelsperrbolzen mit Kopfarretierung mit Griffmulde, Form: A, D1=10, L5=200, Edelstahl 1.4305 blank, Komp: Edelstahl - K1414.001510200
EAN-Nr.:
4059245343171
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
25,98 €*
27,06 €*
(3.99% gespart)
|
| Bis 24 |
24,35 €*
27,06 €*
(10.01% gespart)
|
| Bis 49 |
23,54 €*
27,06 €*
(13.01% gespart)
|
| Bis 99 |
22,73 €*
27,06 €*
(16% gespart)
|
| Bis 999 |
21,11 €*
27,06 €*
(21.99% gespart)
|
| Ab 1000 |
19,48 €*
27,06 €*
(28.01% gespart)
|
Produktinformationen "Kugelsperrbolzen mit Kopfarretierung mit Griffmulde, Form: A, D1=10, L5=200, Edelstahl 1.4305 blank, Komp: Edelstahl - K1414.001510200"
Werkstoff:
Griff und Druckknopf Edelstahl 1.4305.
Bolzen Edelstahl 1.4305.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl 1.4310.
Ausführung:
blank.
Hinweis:

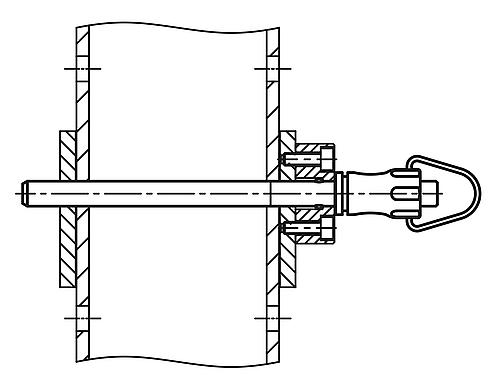

Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Bauteilen.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher.
Scherkraft zweischnittig (F) = S · τ aB max.
Vorteile:
Verbindungen über große Distanzen möglich.
Sie sind sehr flexibel einsetzbar, da die Länge des Bolzens nicht mit der Bauteilbreite abgestimmt werden muss.
Zubehör:
Aufnahmebuchsen für Kugelsperrbolzen mit Kopfarretierung K1416.

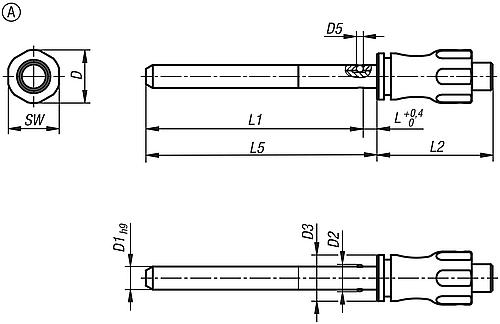

D: 15,5
D1: 10
D2: 12
D3: 13,5
D5: 4
L: 3,5
L1: 196,5
L2: 33
L5: 200
SW: 15
RoHS: ja
Form: A
Ausführung: mit Griffmulde
Ausprägung: selbstsichernd
Aufnahmebohrung H11: 10
Stahlschlüssel Grundkörp.: 1.4305
Scherkraft zweischnittig max. kN: 40
K1414.001510200
Griff und Druckknopf Edelstahl 1.4305.
Bolzen Edelstahl 1.4305.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl 1.4310.
Ausführung:
blank.
Hinweis:
Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Bauteilen.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher.
Scherkraft zweischnittig (F) = S · τ aB max.
Vorteile:
Verbindungen über große Distanzen möglich.
Sie sind sehr flexibel einsetzbar, da die Länge des Bolzens nicht mit der Bauteilbreite abgestimmt werden muss.
Zubehör:
Aufnahmebuchsen für Kugelsperrbolzen mit Kopfarretierung K1416.
D: 15,5
D1: 10
D2: 12
D3: 13,5
D5: 4
L: 3,5
L1: 196,5
L2: 33
L5: 200
SW: 15
RoHS: ja
Form: A
Ausführung: mit Griffmulde
Ausprägung: selbstsichernd
Aufnahmebohrung H11: 10
Stahlschlüssel Grundkörp.: 1.4305
Scherkraft zweischnittig max. kN: 40
K1414.001510200
Eigenschaften
| Breite (mm): | 10 mm |
|---|---|
| Schlüsselweite: | 15 |
