Bügelspanner
Bügelspanner verschließen Deckel, Klappen und Haltetürchen mit hoher Zugkraft in Sekundenschnelle – der klassische Schnellverschluss für Maschinengehäuse, Transportkisten, Schaltschränke und Industriebehälter. HUG führt das Sortiment von KIPP® in waagerechter und senkrechter Bauform, mit und ohne Gegenhalter.
Technische Infos
9 Artikel gefunden
Produktanzeige:

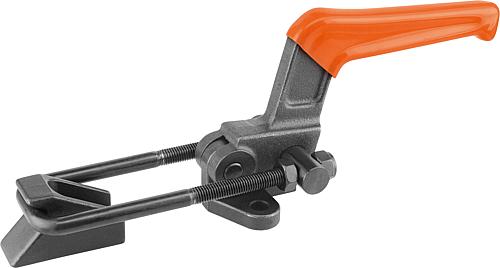

Bügelspanner horizontal Stahl, Komp: Kunststoff - K0081
Ab
120,22 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Stahl. Grundkörper und Gegenhalter Stahlguss. Griff Kugelgraphitguss (GJS). Ausführung: verzinkt und chromatiert. Grundkörper, Gegenhalter und Griff phosphatiert. Kunststoffgriff ölbeständig. Hinweis: Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. D1: 12 T: 33,5 Zugkraft F1 N: 19000 Haltekraft F2 N: 40000 Gewicht ca. kg: 2,600 S: 12 Spannweg L2: 70 Verstellweg L1 max.: 112 Verstellweg L1 min.: 52 Verstellweg L max.: 395 H: 132 Verstellweg L min.: 335 D: 12,4 B3: 34 B1: 56 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Bügelspanner Horizontal mit Gegenhalter, Stahl verzinkt, Komp: Kunststoff Komp: rot - K1260
Ab
44,30 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl. Ausführung: Stahl verzinkt. Kunststoffgriff ölbeständig. Hinweis: Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. A: 51 A1: 32 A2: 8 A3: 19 A4: 40 B: 60 B1: 45 B2: 36 B3: 28 B5: 4 D: 8,5 D1: 8 H: 85,6 L1: 56,3 RoHS: ja Lochbild: 1 F1=Zugkraft N: 7000 Ausprägung: mit Gegenhalter Einbaulage: horizontal Spannweg L2: 32 Handkraft FH N: 200 Farbe Komponente: rot K1260.07000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

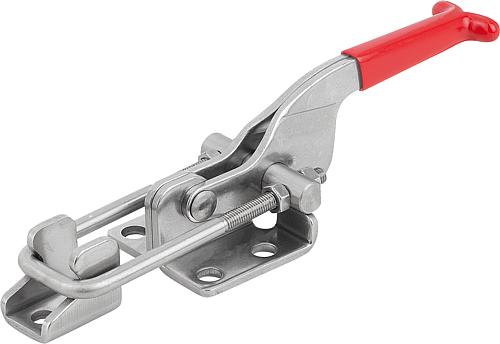

Bügelspanner mit Gegenhalter Standard, Form: B, Edelstahl blank, Komp: Kunststoff Komp: rot - K1261
Ab
31,18 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: Edelstahl blank. Kunststoffgriff ölbeständig. Hinweis: Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. A: 39,7 A1: 19 A2: 6,8 A3: 11,5 A4: 25,4 A5: 6,4 B: 44,4 B1: 31,8 B3: 20 B5: 3 D: 6,7 D1: 5 D2: 6,3 H: 42 L1: 21,6 RoHS: ja F1=Zugkraft N: 3000 Form: B Ausprägung: mit Gegenhalter Einbaulage: horizontal Spannweg L2: 45 Handkraft FH N: 150 Farbe Komponente: rot K1261.13000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

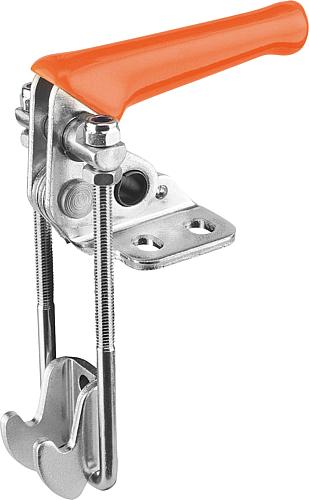

Bügelspanner vertikal Edelstahl, Komp: Kunststoff - K0082
Ab
65,33 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: verzinkt und chromatiert. Edelstahl blank. Kunststoffgriff ölbeständig. Hinweis: Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. H: 64 D1: 6 Ausführung: Edelstahl Zugkraft F1 N: 2700 Haltekraft F2 N: 4000 Handkraft N: 150 Öffnungswinkel Griff: 145° Gewicht ca. kg: 0,250 S: 3 L3: 115 A: 35 Spannweg L2: 34 Verstellweg L1 max.: 28 Verstellweg L1 min.: 1 Verstellweg L max.: 28 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

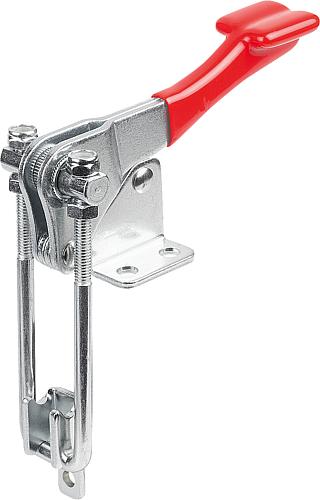

Bügelspanner Vertikal mit Gegenhalter, Stahl verzinkt, Komp: Kunststoff Komp: rot - K1265
Ab
35,73 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl. Ausführung: Stahl verzinkt. Kunststoffgriff ölbeständig. Hinweis: Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. A: 47,6 A1: 31,8 A2: 9,5 A3: 27 A4: 54 B: 53 B1: 36,5 B3: 30 B5: 4 D: 8,7 D1: 8 D2: 8,7 H: 85,5 L1: 29,4 L3: 132,4 RoHS: ja F1=Zugkraft N: 7000 Ausprägung: mit Gegenhalter Spannweg L2: 63 Handkraft FH N: 200 Farbe Komponente: rot K1265.07000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

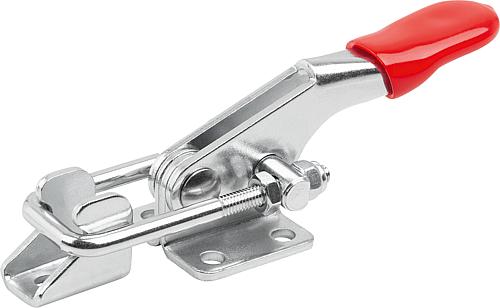

Bügelspanner mit Gegenhalter Standard, Form: A, Edelstahl blank, Komp: Kunststoff Komp: Rot - K1261
Ab
15,84 €*
Abonnement
2 Varianten verfügbar
Die Bügelspanner sind vor allem für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. Werkstoff: Edelstahl blank, Kunststoffgriff ölbeständig Maße:• A1: • A2: 15,9• A3: 9,9• A4: 19,8• A5: 5,2• B: 28,2• B1: 19• B3: 13• B5: 2• D: 4,4• D1: 4• D2: 4,4• H: 31,3• L1: 10,4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

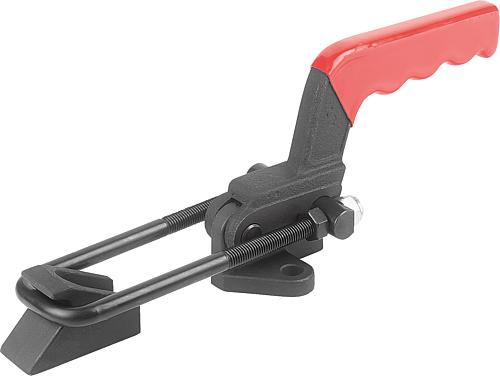

Bügelspanner, Horizontal mit Gegenhalter, schwere Ausführung, Stahl verzinkt und - K1262
Ab
144,26 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Stahl. Grundkörper und Gegenhalter Stahlguss. Griff Kugelgraphitguss (GJS). Ausführung: verzinkt und passiviert. Kunststoffgriff ölbeständig. Hinweis: Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. A: 59,5 A1: 24 A2: 37 A3: 18 A4: 65 B: 74 B1: 50 B3: 28 B5: 10 D: 10,4 D1: 10 H: 114,3 T: 27 RoHS: ja F1=Zugkraft N: 16500 F2=Haltekraft N: 20000 Ausprägung: mit Gegenhalter Einbaulage: horizontal Spannweg L2: 60 Handkraft FH N: 600 Farbe Komponente: rot Verstellweg L max.: 320 Verstellweg L min.: 270 Verstellweg L1 max.: 88 Verstellweg L1 min.: 38 Öffnungswinkel Griff: 138° K1262.020000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Bügelspanner horizontal Stahl, Komp: Kunststoff - K0080
Ab
90,99 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl. Ausführung: verzinkt und chromatiert. Edelstahl blank. Kunststoffgriff ölbeständig. Hinweis: Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. B3: 16 B2: 19 B1: 24 B: 36 D: 5,2 A4: 24 A3: 11 A2: 4,5 A1: 13 A: 26 Handkraft N: 100 Verstellweg L min.: 105 Verstellweg L max.: 135 Verstellweg L1 min.: 38 Verstellweg L1 max.: 68 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

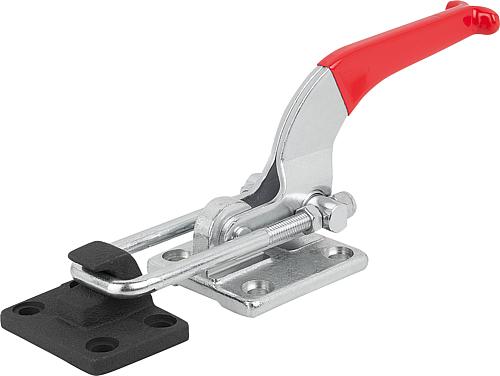

Bügelspanner Edelstahl, mit Gegenhalter, Komp: rot - K1268
Ab
95,42 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: Edelstahl blank. Kunststoffgriff ölbeständig. Hinweis: Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet. Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden. A: 85,8 A1: 57,2 A2: 11,2 A3: 34,9 A4: 57,2 B: 79,4 B1: 57,2 B3: 80,5 B5: 9,6 D: 10,3 D1: 12,7 H: 93,8 L1: 28,4 T: 28,6 RoHS: ja F1=Zugkraft N: 30000 Ausprägung: mit Gegenhalter Einbaulage: horizontal Spannweg L2: 50 Handkraft FH N: 500 Farbe Komponente: rot K1268.130000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
So funktioniert ein Bügelspanner
Der Bügelspanner arbeitet nach dem Kniehebel-Prinzip: Ein Hebel führt über eine Totpunktlage – nach dem Überschreiten des Totpunkts verriegelt der Verschluss selbsttätig und hält die volle Zugkraft. Zum Lösen wird der Hebel zurückgezogen.- Werkzeugloser Verschluss in Sekunden mit definierter Kraft
- Selbstverriegelnd durch den Kniehebel-Totpunkt
- Einstellbare Spannweite am Verschlussbügel – Toleranzausgleich bei Serienfertigung
- Unverlierbare Hebelverbindung – keine losen Teile beim Öffnen
Bauarten im Überblick
- Waagerecht mit Gegenhalter: Der Spanner sitzt am einen Bauteil, der Gegenhalter am anderen – Standard für Gehäusedeckel
- Waagerecht ohne Gegenhalter: Direkter Zug am Bügel ohne separaten Fang – einfacher Aufbau
- Senkrecht mit Gegenhalter: Vertikal wirkender Zug – für schwere Klappen und Haubenöffnungen
- Schwerlast-Ausführung: Verstärktes Gehäuse, größere Hebelübersetzung – Zugkräfte bis in den zweistelligen kN-Bereich
Spannkraft und Haltekraft
Zwei Kennwerte sind für die Auswahl relevant:- F1 – Zugkraft (Spannkraft): Kraft, mit der der Spanner beim Schließen zieht. Typische Werte 1.600 N bis 16.500 N je nach Bauart
- F2 – Haltekraft: Maximale Kraft, die der Spanner im geschlossenen Zustand dauerhaft halten kann. Bei Schwerlast-Ausführungen bis 40.000 N
Werkstoffe
- Grundkörper Stahl: Standard, hohe Festigkeit, verzinkt oder beschichtet
- Grundkörper Edelstahl: Korrosionsfrei für Lebensmittel, Chemie, Außenbereich
- Hebel mit ölbeständigem Kunststoff (oft rot): Ergonomischer Griff, farbig gekennzeichnet für Schnellerkennung
- Bügel aus Stahldraht: In Länge und Form der Anwendung angepasst, oft einstellbar
Typische Anwendungen
- Maschinengehäuse: Schnellzugänge für Wartung, Schutzhauben über bewegten Teilen
- Schaltschränke: Türen und Wartungsklappen bei Industrieanlagen
- Transportkisten und Behälter: Deckel-Verschlüsse, die ohne Werkzeug geöffnet werden
- Fördertechnik: Klappen und Wartungsöffnungen an Anlagen
- Lebensmittelindustrie: Edelstahl-Ausführungen an CIP/SIP-tauglichen Behältern
- Spannvorrichtungen: Werkstückniederhalter mit definierter Spannkraft
Auswahlkriterien
- Zug- und Haltekraft müssen zur Anwendung passen – Sicherheitsaufschlag gegen dynamische Belastung einrechnen
- Bauform: Waagerecht oder senkrecht je nach Einbaurichtung
- Mit oder ohne Gegenhalter: Gegenhalter für definierte Endposition, ohne für einfache Konstruktion
- Werkstoff: Stahl verzinkt im Standard-Maschinenbau, Edelstahl bei Feuchte/Lebensmittel
- Einstellbarer Bügel: Kompensiert Fertigungstoleranzen und Materialdehnung
Pflege und Lebensdauer
- Gelenke gelegentlich ölen – mit einem Tropfen aus Trenn- und Montagemittel am Kniehebel
- Einstellschraube am Bügel kontrollieren – prüfen, ob die Spannposition unverändert ist
- Bei Verformung des Bügels austauschen – verbogene Bügel erreichen die angegebene Zugkraft nicht mehr
- Verschleiß am Totpunkt-Rasterpunkt – bei nachlassender Verriegelung ist das Bauteil reif für den Austausch
Ergänzende Spannelemente
- Schubstangenspanner als alternativer Schnellspanner
- Kniehebelpressen für stationäre Spannaufgaben
- Schnellspanner horizontal für waagerecht verlaufende Werkstückniederhalter
- Schnellspanner vertikal für senkrecht wirkende Klemmlösungen
- Schnappverschlüsse als kleinere Alternative ohne Hebel
FAQ – häufige Fragen zu Bügelspannern
- Waagerecht oder senkrecht? Einbaurichtung richtet sich nach der Kraftrichtung an der zu verschließenden Klappe. Waagerecht für horizontal schließende Deckel (klassische Verschlussrichtung), senkrecht für vertikal nach oben zu öffnende Klappen (Hauben, Behälterdeckel mit Scharnier oben).
- Mit Gegenhalter oder ohne? Gegenhalter für präzise Endposition und gleichmäßige Spannung über die Lebensdauer. Ohne Gegenhalter bei einfachen Verschlussfunktionen mit Toleranz in der Spannweite.
- Warum F1 und F2 unterschiedlich? F1 (Zugkraft) ist die Kraft beim Schließen, F2 (Haltekraft) die Kraft im dauerhaft verriegelten Zustand. Die Haltekraft ist meist höher, weil die Totpunkt-Verriegelung zusätzliche Reserve bietet. Für dauerhaft belastete Verschlüsse ist F2 die relevante Größe.
- Welche Ausführung für die Lebensmittelindustrie? Edelstahl-Ausführung mit glatten Oberflächen, nach Möglichkeit Hygienic-Design-Bauform. Die Kunststoffhebel müssen FDA-tauglich sein – die Spezifikation ist im KIPP-Datenblatt angegeben.
- Wie verhindere ich ungewolltes Öffnen? Sicherheitsausführungen mit Vorhängeschloss-Bohrung am Hebel – das Schloss blockiert das Aufklappen. Alternativ Plomben-Drähte durch die dafür vorgesehene Bohrung. Für sicherheitskritische Anwendungen beide Mechanismen kombinieren.
