Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.3 M06X35, Form H für Schnellspanner horizontal, Edelstahl blank - K1736.06111
Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.3 M06X35, Form H für Schnellspanner horizontal, Edelstahl blank - K1736.06111
Produktnummer:
7700942
Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.3 M06X35, Form H für Schnellspanner horizontal, Edelstahl blank - K1736.06111
EAN-Nr.:
4059245590070
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
110,65 €*
112,91 €*
(2% gespart)
|
| Bis 24 |
104,33 €*
112,91 €*
(7.6% gespart)
|
| Bis 49 |
101,16 €*
112,91 €*
(10.41% gespart)
|
| Bis 99 |
98,79 €*
112,91 €*
(12.51% gespart)
|
| Ab 100 |
94,84 €*
112,91 €*
(16% gespart)
|
Produktinformationen "Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.3 M06X35, Form H für Schnellspanner horizontal, Edelstahl blank - K1736.06111"

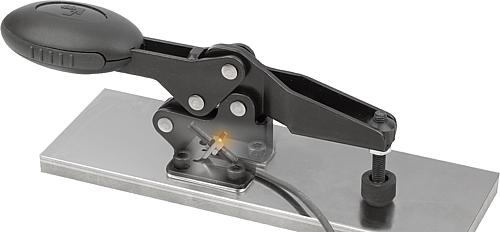

Zustandssensoren mit Halter dienen zur Abfrage des Betätigungszustandes von Schnellspannern.
Der Sensor erkennt, ob der Schnellspanner offen oder geschlossen ist und ermöglicht die elektronische Verarbeitung dieser Zustandsinformation.
Der Sensor wird über den Halter am Schnellspanner befestigt.
Werkstoff:
Edelstahl.
Ausführung:
blank.
Hinweis:
Zustandssensor und Halter werden unmontiert geliefert.
Montage:
Der Zustandssensor wird über die Muttern am Halter befestigt und auf das Maß L1 eingestellt.
Der Halter wird mit den Schrauben des Schnellspanners über die Durchgangslöcher zwischen Fuß und Montagefläche befestigt.
Die Feineinstellung des Schaltpunktes erfolgt bei der Montage des Schnellspanners.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Zubehör:
K0660
K1276
K1737
Technische Daten:
Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 - 30 V DC
Betriebsstrom: 100 mA
Schaltabstand: 0,8 mm
Schaltfrequenz: 5000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 0,3 m Kabel, PUR, mit Steckverbinder
Temperaturbereich: -25° C - +70°C
Zulassung: CE, c-UL-us, EAC
Sicherheit:
Zustandssensoren sind nicht zur Absicherung von Personen geeignet.

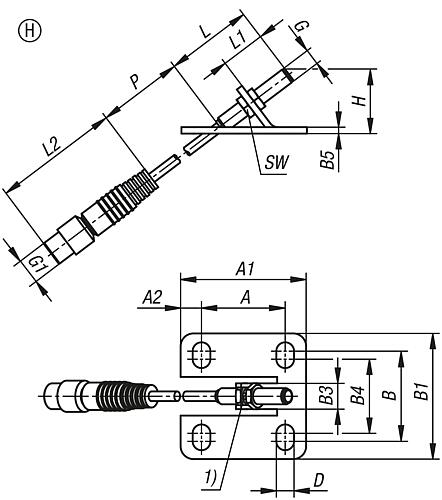

Zeichnungshinweis:

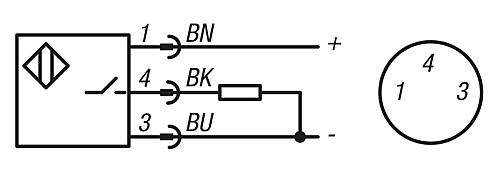

1) LED-Anzeige
BN = Braun
BK = Schwarz
BU = Blau
Ausführung: Fuß waagrecht, Schließer
Form: H
Form-Typ: für Schnellspanner horizontal
Größe: 3
A1: 39
A2: 6,5
B: 28
B1: 39
B3: 8
B4: 23
B5: 2
D: 5,5
L1: 13,8
L2: 39
M=Spindel Schnellspanner: M6x35
P=Kabellänge: 300
RoHS: ja
K1736.06111
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Der Sensor erkennt, ob der Schnellspanner offen oder geschlossen ist und ermöglicht die elektronische Verarbeitung dieser Zustandsinformation.
Der Sensor wird über den Halter am Schnellspanner befestigt.
Werkstoff:
Edelstahl.
Ausführung:
blank.
Hinweis:
Zustandssensor und Halter werden unmontiert geliefert.
Montage:
Der Zustandssensor wird über die Muttern am Halter befestigt und auf das Maß L1 eingestellt.
Der Halter wird mit den Schrauben des Schnellspanners über die Durchgangslöcher zwischen Fuß und Montagefläche befestigt.
Die Feineinstellung des Schaltpunktes erfolgt bei der Montage des Schnellspanners.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Zubehör:
K0660
K1276
K1737
Technische Daten:
Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 - 30 V DC
Betriebsstrom: 100 mA
Schaltabstand: 0,8 mm
Schaltfrequenz: 5000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 0,3 m Kabel, PUR, mit Steckverbinder
Temperaturbereich: -25° C - +70°C
Zulassung: CE, c-UL-us, EAC
Sicherheit:
Zustandssensoren sind nicht zur Absicherung von Personen geeignet.
Zeichnungshinweis:
1) LED-Anzeige
BN = Braun
BK = Schwarz
BU = Blau
Ausführung: Fuß waagrecht, Schließer
Form: H
Form-Typ: für Schnellspanner horizontal
Größe: 3
A1: 39
A2: 6,5
B: 28
B1: 39
B3: 8
B4: 23
B5: 2
D: 5,5
L1: 13,8
L2: 39
M=Spindel Schnellspanner: M6x35
P=Kabellänge: 300
RoHS: ja
K1736.06111
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 39 |
|---|---|
| Größe: | 3 |
| A: | 26 |
| A1: | 39 |
| D: | 5,5 |
| P=Kabellänge: | 300 |
| A2: | 6,5 |
| Ausführung 1: | Fuß waagrecht |
| H=Höhe: | 20,1 |
| L2: | 39 |
| Form: | H |
| Oberfläche Grundkörper: | blank |
| Material Grundkörper: | Edelstahl |
| B4: | 23 |
| Material Komponente: | Edelstahl |
| B5: | 2 |
| Ausführung 2: | Schließer |
| Oberfläche Komponente: | blank |
| B3: | 8 |
| L=Länge: | 27 |
| SW=Schlüsselweite: | 7 |
| B: | 28 |
| L1: | 13,8 |
| RoHS: | konform |
| entsprechende Schnellspanner: | 05900 |
| für Schnellspanner: | K0660 |
| G1=Gewinde: | M8x1 |
| M=Spindel Schnell- spanner: | M6x35 |
| G=Gewinde: | M5X0,5 |
| VPE: | 1 |
| Form-Typ: | für Schnellspanner horizontal |
Anmelden

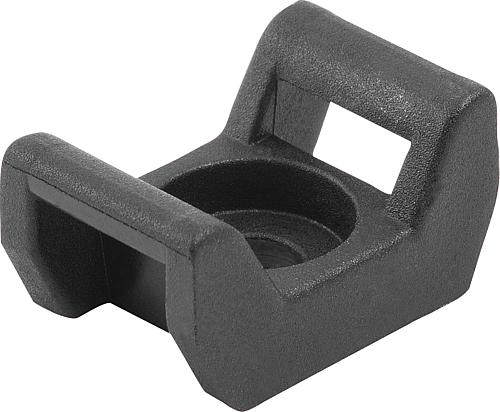

Kabelbinderblock Polyamid, schwarz, Typ I und Typ B - K1278.01
Ab
0,55 €*
Werkstoff: Polyamid glasfaserverstärkt. Ausführung: schwarz. Bestellbeispiel: K1278.01 Hinweis: Der Kabelbinderblock dient als Befestigungsbauteil für Kabel und Schläuche. Die Montage kann an Flächenelementen oder Aluminiumprofilen (Nut 5 bis 12 mm) mit einer Zylinderschraube oder Linsenkopfschraube und einem Nutenstein erfolgen. Die Fixierung der Kabel und Schläuche erfolgt mittels Kabelbinder. RoHS: ja BN: 5-12 Ausprägung: Typ I und Typ B Farbe Grundkörper: schwarz K1278.01 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schnellspanner Standard, Fuß waagrecht, Stahl, Komp: Polyamid Komp: rot RAL3020 - K0660
Ab
19,69 €*
18 Varianten verfügbar
Werkstoff: Stahl. Griffelement Polyamid. Ausführung: nitrocarburiert und schwarz oxidiert. Griffelement rot. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Zubehör: K0106 K0098 K0383 K0388 K0390 K0391 K0392 K0393 A: 26 A1: 44 A2: 9 B: 31 B1: 45 B2: 21 B3: 16 B4: 24 B5: 2,5 B6: 41,5 C: 32,2 D: 6,2 H: 73,9 H1: 70,1 L: 223,1 L1: 74,9 M: M8x45 RoHS: ja Lochbild: 3 Ausführung: Standard Ausprägung: Fuß waagrecht Einbaulage: horizontal Handkraft FH N: 200 Haltekraft F1 N: 2000 Haltekraft F2 N: 2800 Spannkraft F3 N: 830 Spannkraft F4 N: 1400 Öffnungswinkel Griff: 67° Öffnungswinkel Haltearm: 86° K0660.008003 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Stahl, Komp: Polyamid Komp: rot RAL3020 - K0660
Ab
36,24 €*
12 Varianten verfügbar
Werkstoff: Stahl. Griffelement Polyamid. Entriegelungsbügel TPE. Ausführung: nitrocarburiert und schwarz oxidiert. Griffelement rot. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung. Zubehör: K0106 K0098 K0383 K0388 K0390 K0391 K0392 K0393 A: 26 A1: 44 A2: 9 B: 31 B1: 45 B2: 21 B3: 16 B4: 24 B5: 2,5 B6: 51,1 C: 32,2 D: 6,2 H: 73,9 H1: 70,1 L: 230,4 L1: 74,9 M: M8x45 RoHS: ja Lochbild: 3 Ausführung: mit Sicherheitsverriegelung Ausprägung: Fuß waagrecht Einbaulage: horizontal Handkraft FH N: 200 Haltekraft F1 N: 2000 Haltekraft F2 N: 2800 Spannkraft F3 N: 830 Spannkraft F4 N: 1400 Öffnungswinkel Griff: 67° Öffnungswinkel Haltearm: 86° K0660.008103 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021 - K0660
Ab
37,02 €*
12 Varianten verfügbar
Werkstoff: Edelstahl. Griffelement Polyamid. Ausführung: blank. Griffelement schwarz. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Zubehör: K0106 K0384 K0390 K0392 K0667 A: 26 A1: 44 A2: 9 B: 31 B1: 45 B2: 21 B3: 16 B4: 24 B5: 2,5 B6: 41,5 C: 32,2 D: 6,2 H: 73,9 H1: 70,1 L: 223,1 L1: 74,9 M: M8x45 RoHS: ja Lochbild: 3 Ausführung: Standard Ausprägung: Fuß waagrecht Einbaulage: horizontal Handkraft FH N: 200 Haltekraft F1 N: 2000 Haltekraft F2 N: 2800 Spannkraft F3 N: 830 Spannkraft F4 N: 1400 Farbe Komponente: schwarzgrau RAL 7021 Öffnungswinkel Griff: 67° Öffnungswinkel Haltearm: 86° K0660.108000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020 - K0660
Ab
68,10 €*
6 Varianten verfügbar
Werkstoff: Edelstahl. Griffelement Polyamid. Entriegelungsbügel TPE. Ausführung: blank. Griffelement rot. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung. Zubehör: K0106 K0384 K0390 K0392 K0667 A: 26 A1: 39 A2: 6,5 B: 28 B1: 39 B2: 17,5 B3: 12,5 B4: 23 B5: 2,5 B6: 53,4 C: 25,4 D: 5,5 H: 63,7 H1: 59,6 L: 193,3 L1: 60,5 M: M6x35 RoHS: ja Lochbild: 3 Ausführung: mit Sicherheitsverriegelung Ausprägung: Fuß waagrecht Einbaulage: horizontal Handkraft FH N: 160 Haltekraft F1 N: 1350 Haltekraft F2 N: 1900 Spannkraft F3 N: 720 Spannkraft F4 N: 1200 Öffnungswinkel Griff: 67° Öffnungswinkel Haltearm: 86° K0660.106103 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

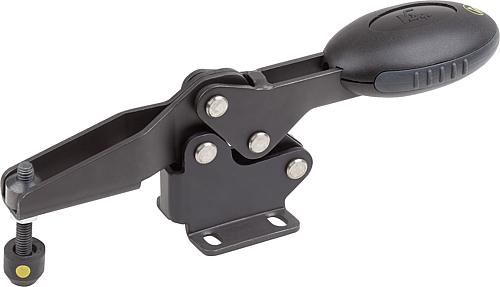

Schnellspanner Horizontal Standard, Fuß waagrecht, verstellbare Andruckspindel, Stahl - K0660
Ab
32,48 €*
4 Varianten verfügbar
Werkstoff: Stahl, Griffelement PolyamidAusführung: Nitrocarburiert und schwarz oxidiert, Griffelement graphitschwarzWartungsfreie, hochwertige GelenkbuchsenNachhaltig konstanter Krafteinsatz beim Öffnen und SchließenOptimale Stabilität wird durch den konischen Spannarm mit U-Profil erreichtfür ESD-Anwendungen bzw. ESD-Schutzzonen (EPA) gemäß DIN EN 61340-5-1 einsetzbar, bezüglich elektrischer Ableitfähigkeit vom TÜV Süd geprüftentsprechen ATEX-Produktrichtlinie 2014/34/EU und ATEX-Betriebsrichtlinie 1999/92/EGAus einem speziellen elektrisch ableitfähigen Kunststoff gefertigtZum Schutz von empfindlichen, elektrischen bzw. elektronischen Bauteilen, Komponenten und Geräten Schnellspanner (Kraftspanner, Kniehebelspanner) dienen als Montagevorrichtung und Haltevorrichtung Ergonomischer und bedienerfreundlicher Griffauch für Geräte, Komponenten und Schutzsysteme in explosionsgefährdeten Bereichen verwendbar Maße:• A1: 13,2• A2: 4,5• A3: 13,5• B: 16,8• B1: 27,3• B2: 13,2• B3: 9,2• B5: 2• B6: 22,5• D: 5,5• H: 43,4• H1: 38,9• L: 125,7• L1: 41,8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

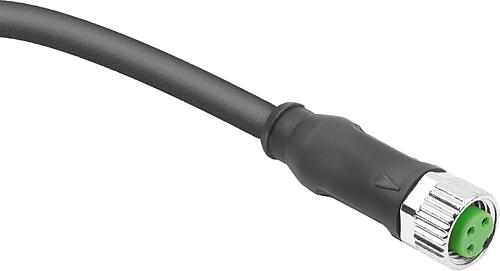

Steckverbinder M8x1 Buchse mit Schraubverriegelung ungeschirmt - K1874
