Schnellspanner Horizontal Standard, Fuß waagrecht F1=1350, verstellbare Andruckspindel M06x35, Stahl - K0660.006024
Schnellspanner Horizontal Standard, Fuß waagrecht F1=1350, verstellbare Andruckspindel M06x35, Stahl - K0660.006024
Produktnummer:
7680378
Schnellspanner Horizontal Standard, Fuß waagrecht F1=1350, verstellbare Andruckspindel M06x35, Stahl - K0660.006024
EAN-Nr.:
4059245520404
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
37,89 €*
38,66 €*
(1.99% gespart)
|
| Bis 24 |
35,72 €*
38,66 €*
(7.6% gespart)
|
| Bis 49 |
34,64 €*
38,66 €*
(10.4% gespart)
|
| Bis 99 |
33,83 €*
38,66 €*
(12.49% gespart)
|
| Ab 100 |
32,48 €*
38,66 €*
(15.99% gespart)
|
Produktinformationen "Schnellspanner Horizontal Standard, Fuß waagrecht F1=1350, verstellbare Andruckspindel M06x35, Stahl - K0660.006024"
- Werkstoff: Stahl, Griffelement Polyamid
- Ausführung: Nitrocarburiert und schwarz oxidiert, Griffelement graphitschwarz
- Wartungsfreie, hochwertige Gelenkbuchsen
- Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen
- Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht
- für ESD-Anwendungen bzw. ESD-Schutzzonen (EPA) gemäß DIN EN 61340-5-1 einsetzbar, bezüglich elektrischer Ableitfähigkeit vom TÜV Süd geprüft
- entsprechen ATEX-Produktrichtlinie 2014/34/EU und ATEX-Betriebsrichtlinie 1999/92/EG
- Aus einem speziellen elektrisch ableitfähigen Kunststoff gefertigt
- Zum Schutz von empfindlichen, elektrischen bzw. elektronischen Bauteilen, Komponenten und Geräten
- Schnellspanner (Kraftspanner, Kniehebelspanner) dienen als Montagevorrichtung und Haltevorrichtung
- Ergonomischer und bedienerfreundlicher Griff
- auch für Geräte, Komponenten und Schutzsysteme in explosionsgefährdeten Bereichen verwendbar

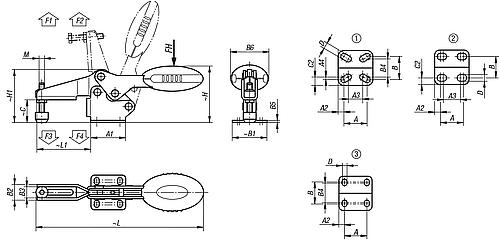

Maße:• A1: 17,5• A2: 6,5• B: 28• B1: 39• B2: 17,5• B3: 12,5• B4: 23• B5: 2,5• B6: 43,5• D: 5,5• H: 63,7• H1: 59,6• L: 186,6• L1: 60,5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 39 |
|---|---|
| A: | 26 |
| A1: | 39 |
| D: | 5,5 |
| L: | 186,6 |
| A2: | 6,5 |
| Ausführung 1: | antistatisch |
| B2: | 17,5 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| Material Grundkörper: | Stahl |
| B4: | 23 |
| Material Komponente: | Polyamid |
| B5: | 2,5 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 12,5 |
| Farbe Komponente: | graphitschwarz RAL 9011 |
| B: | 28 |
| B6: | 43,5 |
| H: | 63,7 |
| H1: | 59,6 |
| L1: | 60,5 |
| C: | 25,4 |
| Grifftyp Schnellspanner: | horizontal |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1900 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 720 |
| Spannkraft F4 N: | 1200 |
| Handkraft FH N: | 160 |
