Schnellspanner horizontal Stahl, mit Sicherheitsverriegelung, Komp: Polyamid, Komp: blau, M=M06x35 - K0660.006101
Schnellspanner horizontal Stahl, mit Sicherheitsverriegelung, Komp: Polyamid, Komp: blau, M=M06x35 - K0660.006101
Produktnummer:
6717952
Schnellspanner horizontal Stahl, mit Sicherheitsverriegelung, Komp: Polyamid, Komp: blau, M=M06x35 - K0660.006101
EAN-Nr.:
4059245199341
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
42,27 €*
43,14 €*
(2.02% gespart)
|
| Bis 24 |
39,86 €*
43,14 €*
(7.6% gespart)
|
| Bis 49 |
38,65 €*
43,14 €*
(10.41% gespart)
|
| Bis 99 |
37,75 €*
43,14 €*
(12.49% gespart)
|
| Ab 100 |
36,24 €*
43,14 €*
(15.99% gespart)
|
Produktinformationen "Schnellspanner horizontal Stahl, mit Sicherheitsverriegelung, Komp: Polyamid, Komp: blau, M=M06x35 - K0660.006101"
Werkstoff: Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör: K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393

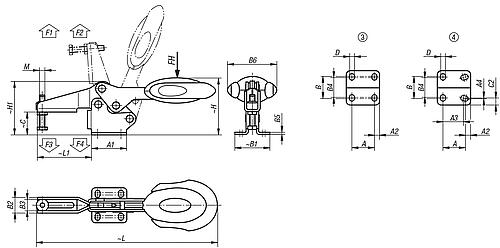

~L1: 60,5
~H1: 59,5
~L: 193,3
~H: 63,7
~B1: 39
~C: 25,4
Öffnungswinkel Griff ~: 67°
Öffnungswinkel Haltearm ~: 86°
M: M6x35
A: 26
A1: 39
A2: 6,5
B: 28
B2: 17,5
B3: 12,4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör: K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393
~L1: 60,5
~H1: 59,5
~L: 193,3
~H: 63,7
~B1: 39
~C: 25,4
Öffnungswinkel Griff ~: 67°
Öffnungswinkel Haltearm ~: 86°
M: M6x35
A: 26
A1: 39
A2: 6,5
B: 28
B2: 17,5
B3: 12,4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 39 |
|---|---|
| A: | 26 |
| A1: | 39 |
| D: | 5,5 |
| L: | 193,3 |
| A2: | 6,5 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| B2: | 17,5 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| Material Grundkörper: | Stahl |
| B4: | 23 |
| Material Komponente: | Polyamid |
| B5: | 2,5 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 12,5 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| B: | 28 |
| B6: | 53,4 |
| H: | 63,7 |
| H1: | 59,6 |
| L1: | 60,5 |
| RoHS: | konform |
| C: | 25,4 |
| Grifftyp Schnellspanner: | horizontal |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1900 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 720 |
| Spannkraft F4 N: | 1200 |
| Handkraft FH N: | 160 |
Anmelden

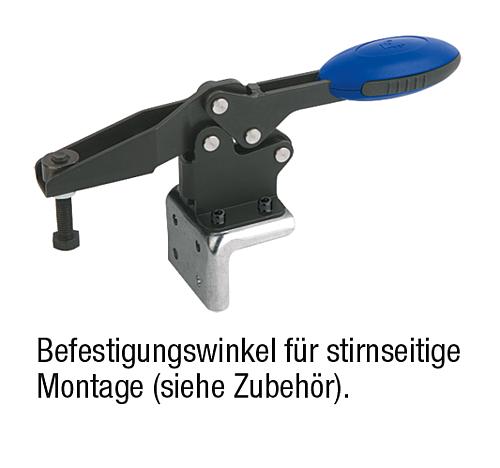

Befestigungswinkel, Stahl - K0098
