Schnellspanner horizontal Edelstahl, Komp: Polyamid, Komp: blau, M=M06x35 - K0660.106001
Schnellspanner horizontal Edelstahl, Komp: Polyamid, Komp: blau, M=M06x35 - K0660.106001
Produktnummer:
6717961
Schnellspanner horizontal Edelstahl, Komp: Polyamid, Komp: blau, M=M06x35 - K0660.106001
EAN-Nr.:
4059245199433
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
43,18 €*
44,07 €*
(2.02% gespart)
|
| Bis 24 |
40,72 €*
44,07 €*
(7.6% gespart)
|
| Bis 49 |
39,48 €*
44,07 €*
(10.42% gespart)
|
| Bis 99 |
38,56 €*
44,07 €*
(12.5% gespart)
|
| Ab 100 |
37,02 €*
44,07 €*
(16% gespart)
|
Produktinformationen "Schnellspanner horizontal Edelstahl, Komp: Polyamid, Komp: blau, M=M06x35 - K0660.106001"
Werkstoff: Edelstahl.
Griffelement Polyamid.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0384
K0390
K0392
K0667
~H1: 59,5
~H: 63,7
~L1: 60,5
~L: 186,6
~C: 25,4
~B1: 39
Öffnungswinkel Haltearm ~: 86°
Öffnungswinkel Griff ~: 67°
Spannkraft F4 N: 1.200
Spannkraft F3 N: 720
Öffnungswinkel Griff: 68°
Haltekraft F2 N: 1.900
Öffnungswinkel Haltearm: 87°
Haltekraft F1 N: 1.350
Handkraft N: 160
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0384
K0390
K0392
K0667
~H1: 59,5
~H: 63,7
~L1: 60,5
~L: 186,6
~C: 25,4
~B1: 39
Öffnungswinkel Haltearm ~: 86°
Öffnungswinkel Griff ~: 67°
Spannkraft F4 N: 1.200
Spannkraft F3 N: 720
Öffnungswinkel Griff: 68°
Haltekraft F2 N: 1.900
Öffnungswinkel Haltearm: 87°
Haltekraft F1 N: 1.350
Handkraft N: 160
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

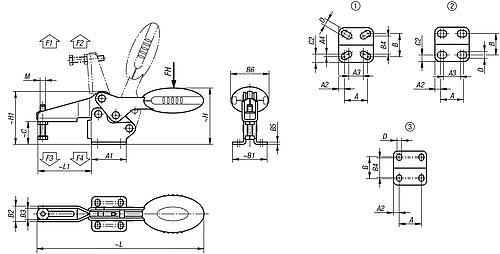

Eigenschaften
| B1: | 39 |
|---|---|
| A: | 26 |
| A1: | 39 |
| D: | 5,5 |
| L: | 186,6 |
| A2: | 6,5 |
| Ausführung 1: | Standard |
| B2: | 17,5 |
| Oberfläche Grundkörper: | blank |
| Material Grundkörper: | Edelstahl |
| B4: | 23 |
| Material Komponente: | Polyamid |
| B5: | 2,5 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 12,5 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| B: | 28 |
| B6: | 43,5 |
| H: | 63,7 |
| H1: | 59,6 |
| L1: | 60,5 |
| RoHS: | konform |
| C: | 25,4 |
| Grifftyp Schnellspanner: | horizontal |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1900 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 720 |
| Spannkraft F4 N: | 1200 |
| Handkraft FH N: | 160 |
