Positionierzylinder
4 Artikel gefunden
Produktanzeige:

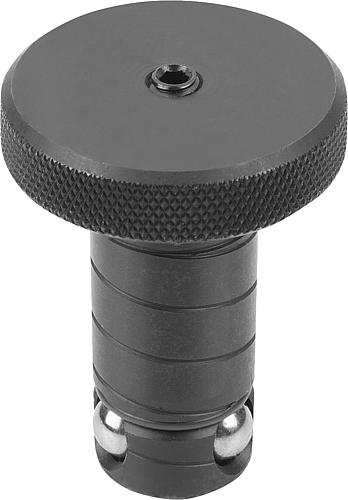

Positionierzylinder Ball Lock Edelstahl - K1474
Ab
114,44 €*
Abonnement
18 Varianten verfügbar
Werkstoff: Positionierzylinder und Kugeln Edelstahl 1.4542. Ausführung: Positionierzylinder und Kugeln gehärtet min. 40 HRC, blank. Hinweis: Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden. Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden. D: 50 D1: 75 D2: M20 L: 84 L1: 20 SW: 10 RoHS: ja Haltekraft F kN: 88 Anziehdrehmoment max. Nm: 65 Aufspannplattendicke ±0,13: 40 K1474.50040 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

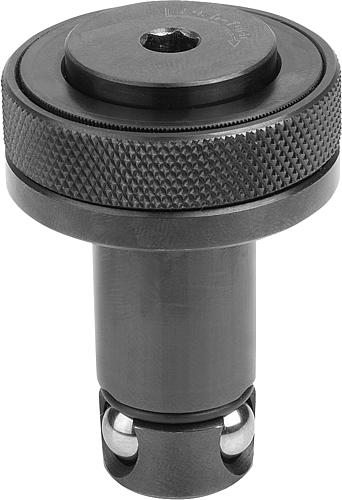

Positionierzylinder mit Schnellspannsystem - K0935
Ab
88,24 €*
Abonnement
24 Varianten verfügbar
Werkstoff: Positionierzylinder Vergütungsstahl. Kugeln Wälzlagerstahl. Ausführung: Positionierzylinder vergütet, brüniert. Kugeln gehärtet, blank. Hinweis: Positionierzylinder mit Schnellspannsystem für eine zusätzliche Zeitersparnis beim Rüsten. Positionierzylinder in die Aufnahmebohrung einsetzen und den Knopf eindrücken. Auf diese Weise werden die drei Stellkugeln nach außen auseinandergetrieben um die Komponenten zu positionieren. Durch anschließendes Anziehen der Feststellschraube mit einem Sechskantschlüssel mit einer 1/4 Umdrehung wird ein formschlüssiges und sicheres Festspannen der Komponenten erreicht. D: 13 D1: 25 D2: 16 L: 27,6 L1: 12 SW: 4 RoHS: false Ausführung: mit Schnellspannsystem Haltekraft F kN: 4 Anziehdrehmoment max. Nm: 1 Aufspannplattendicke ±0,05: 13 K0935.113013 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Reparatur-Set Ball Lock, für Positionierzylinder, Vergütungsstahl - K0935
Ab
10,26 €*
Abonnement
18 Varianten verfügbar
RoHS: ja für D: 30 für L: 54 Ausprägung: für Positionierzylinder K0935.930025 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%
Positionierzylinder pneumatisch, Edelstahl - K1738
Ab
105,54 €*
Abonnement
2 Varianten verfügbar
Form A ist im Ausgangszustand durch eine Feder gespannt. Durch Druckluft wird der Positionierzylinder entspannt. Form B ist im Ausgangszustand entspannt. Durch Druckluft wird der Positionierzylinder gespannt. Werkstoff: Grundkörper aus Edelstahl. Dichtung aus NBR. Ausführung: Edelstahl blank. Bestellhinweis: Kennzeichnung Form A durch Kennlinie. Hinweis: Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa. Montage: Einbaumaße für Plattenstärke 6 mm. Zubehör: K1739 Aufnahmebuchsen Edelstahl. Zeichnungshinweis: 1) Kennlinie Form A 2) Pneumatikanschluss 3) Aufnahmebuchse für Positionierzylinder 4) Positionierzylinder Form A 5) Positionierzylinder Form B Ausführung: pneumatisch Form: B Form-Typ: pneumatisch gespannt D1: 10 D2: M14x1 D3: 23 D4: M5 H1: 21 H2: 4,5 H3: 26,5 H4: 10 RoHS: ja K1738.10141 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
