Ladungssicherung
Schlecht gesicherte Ladung gefährdet Fahrer, andere Verkehrsteilnehmer und die Fracht selbst. Die Verantwortung liegt bei Absender, Verlader, Frachtführer und Fahrer – gesetzlich geregelt in StVZO §22 und kontrolliert durch BAG und Polizei. Professionelle Ladungssicherung beginnt bei der Planung und endet erst mit dem Entladen.
Technische Infos
289 Artikel gefunden
Produktanzeige:

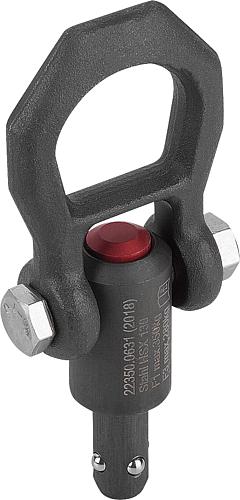

Kugeltragbolzen, Stahl Mangan-phosphatiert - K1920
Ab
72,62 €*
Abonnement
17 Varianten verfügbar
Werkstoff: Stahl. Druckknopf aus Aluminium. Ausführung: Stahl manganphosphatiert. Hinweis: Kugeltragbolzen werden als schnelles und einfaches Tragelement mit beweglichem Schäkel eingesetzt. Durch Drücken des Druckknopfes können die Kugeln entriegelt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher. Korrosionsgeschützt. TÜV geprüft. Angaben X min., F1, F2 und F3 bei 5-facher Sicherheit. Temperaturbereich: max. +250 °C. Zubehör: Aufnahmebuchsen K1921/K1922. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

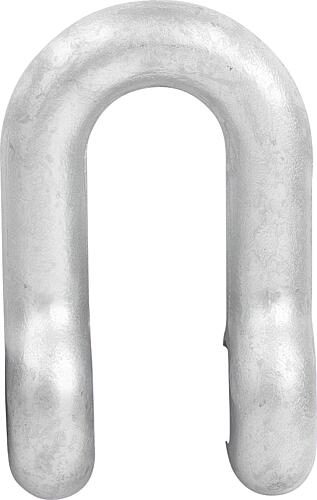

Schäkel gerade - K1059
Ab
1,92 €*
Abonnement
9 Varianten verfügbar
Werkstoff: Stahl. Ausführung: gerade. Hinweis: Farbabweichungen von Bolzen und Schäkel sind möglich. Gewinde kann Aufgrund Farbauftrag schwergängig sein. B: 43 S: 25 Zoll: 1" K: 28 Tragfähigkeit kg: 8500 H1: 80 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
BS ROLLEN® Kunststoffrad B 15, 200 x 50 mm, bis 1200 kg
65,12 €*
Abonnement
Ersatz-Kunststoffrad mit Kugellager Material/Aufbau: • Lauffläche und Radkörper aus Kunststoff •Kugellager •Rad-Durchmesser: 200 mm •Rad-Breite: 50 mm •Ausladung: 60 mm •Achsbohrung/Durchmesser: 25 mm •Tragfähigkeit: 1200 kg Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): BS Rollen GmbH, Rotzkotten 14, 42897 Remscheid, DE, info@bs-rollen.de
Ladungssicherungsset Typ 3, einteilige Gurte
28,77 €*
Abonnement
Ladungssicherungs-Set Typ 3 • DIN EN 12195-2 • Material abriebfest Lieferung: 2 Gurte (einteilig), 5 m Umfang im Kunststoffkoffer •zul. Zugkraft (LC) in der Umreifung: 700 daN

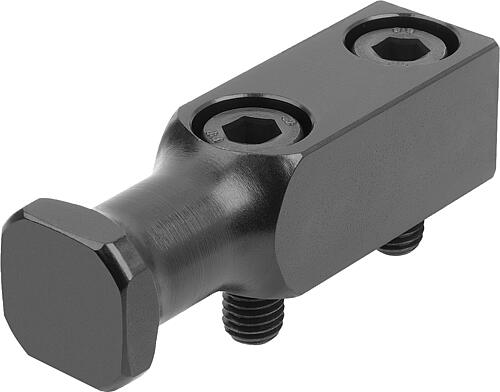

Tragzapfen VDI 3366, Stahl - K2045
Ab
22,97 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Stahl 1.1191 (CK45). Zugfestigkeit ≈700 N/mm². Ausführung: brüniert. Hinweis: Tragzapfen nach VDI 3366. Es sind im Regelfall immer vier Tragzapfen anzuordnen. Bei der Verwendung von vier Tragzapfen sollte beachtet werden, dass zwei Tragzapfen das gesamte Werkzeuggewicht tragen. Somit kann beim Wenden des Werkzeugs die Last auf zwei Tragzapfen verteilt werden. Lieferung mit Innensechskantschrauben. Zeichnungshinweis: 1) kg max. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

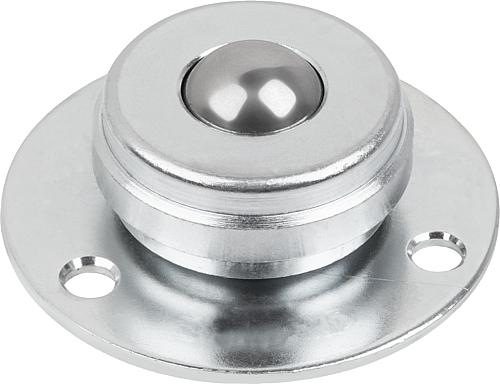

Kugelrolle, Stahl, Komp:Kugel aus Edelstahl - K1734
Ab
90,46 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse Stahl. Hebel Polyamid. Lastkugel Edelstahl 1.4034 oder Polyamid. Ausführung: Stahl verzinkt. Hinweis: Kugelrollen mit klemmbarer Kugel eignen sich zum Transport und zum Positionieren empfindlicher Fördergüter wie Glas oder polierte Aluminium-, Messing- und Stahlbleche. Des Weiteren können die Kugelrollen als Alternative zu Standardrollen eingesetzt werden, mit welchen niedrige Profile z.B. im Einzelhandel, in der Produktion oder zu Hause einfach transportiert und positioniert werden können. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

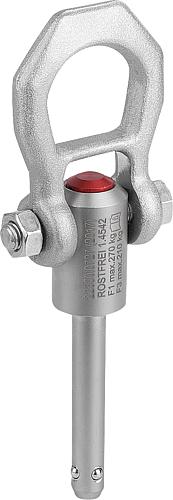

Kugeltragbolzen, Edelstahl - K1919
Ab
136,47 €*
Abonnement
17 Varianten verfügbar
Werkstoff: Bolzen Edelstahl 1.4542. Schäkel Edelstahl 1.4571. Druckknopf aus Aluminium. Ausführung: Bolzen gehärtet. Hinweis: Kugeltragbolzen werden als schnelles und einfaches Tragelement mit beweglichem Schäkel eingesetzt. Durch Drücken des Druckknopfes können die Kugeln entriegelt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher. – Korrosionsgeschützt und witterungsbeständig. – Hochfester, gehärteter Bolzen, der daher extrem belastbar ist. – TÜV geprüft. Angaben X min., F1, F2 und F3 bei 5-facher Sicherheit. Temperaturbereich: max. +250 °C. Zubehör: Aufnahmebuchsen K1921/K1922. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
BS ROLLEN® Bockrolle A210, 80 x 21 mm, bis 50 kg
4,76 €*
Abonnement
Bockrolle ohne Fadenschutz A210 • Stahlblechgehäuse • Mit einreihigem Kugelkranz im Gabelkopf • Radachse vernietet, ohne Fadenschutz • Lauffläche: thermoplastischer Gummi, grau • Radkörper: Kunststoff • Gleitlager •Rad-Durchmesser: 80 mm •Rad-Breite: 21 mm •Bauhöhe: 99 mm •Plattengröße: 47x47 mm •Schraubloch-Entfernung: 33 x 33 mm •Tragfähigkeit: 50 kg Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): BS Rollen GmbH, Rotzkotten 14, 42897 Remscheid, DE, info@bs-rollen.de
PP-Umreifungsset Nr. 3 mit Bandabroller, 16 mm
541,53 €*
Abonnement
Umreifungs-Set Nr. 3, 16 mm • Für gelegentliche Umreifungen, ausgerüstet mit einem praktischen, tragbaren Abroller • Einteiliges Spann- und Verschlussgerät, 16 mm • Tragbarer Bandabroller mit Bremse • Rolle PP-Kunststoffband, 16 x 0,68 mm, 500 m lang, Kern 62 mm • Bruchlast ca. 2800 N • 2000 Stück Verschlusshülsen, 16 x 28 mm Set 3, 16 mm
BS ROLLEN® Vollgummirad B55, 100 x 30 mm, bis 70 kg
4,12 €*
Abonnement
Vollgummirad Serie B 55 • Lauffläche: Gummi schwarz • Radkörper: Stahl verzinkt, Rollenlager •Rad-Durchmesser: 100 mm •Rad-Breite: 30 mm •Ausladung: 40 mm •Achsbohrung/Durchmesser: 12 mm •Tragfähigkeit: 70 kg Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): BS Rollen GmbH, Rotzkotten 14, 42897 Remscheid, DE, info@bs-rollen.de
BS ROLLEN® Schlauch für Luftrad, 400 x 100 mm
9,40 €*
Abonnement
Schlauch – mit Ventil Material: Gummi (schwarz) •Durchmesser: 400 mm •Breite: 100 mm Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): BS Rollen GmbH, Rotzkotten 14, 42897 Remscheid, DE, info@bs-rollen.de
BS ROLLEN® Schwerlast-Lenkrolle N100.C10, 150 x 40 mm, bis 600 kg
86,26 €*
Abonnement
Schwerlast-Lenkrolle • Gabel aus Stahlblech, verzinkt-chromatiert, Zweireihiger Kugelkranz im Gabelkopf, schwere Ausführung • Lauffläche: Guss-Polyurethan 95 ± 3 Shore A • Radkörper: Gusseisen, Kugellager Maße •Rad-Durchmesser: 150 mm •Rad-Breite: 40 mm •Bauhöhe: 195 mm •Plattengröße: 138 x 110 mm •Schraubloch-Entfernung: 105 x 75 mm •Schraubloch-Durchmesser: 11 mm •Tragfähigkeit: 600 kg Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): BS Rollen GmbH, Rotzkotten 14, 42897 Remscheid, DE, info@bs-rollen.de
Vorschriften und Normen – DIN EN 12195 und VDI 2700
Die Berechnungsgrundlage für Ladungssicherung im Straßenverkehr liefert DIN EN 12195-1:2010. Diese Norm definiert die Sicherungskräfte, die bei formschlüssiger und kraftschlüssiger Sicherung aufgebracht werden müssen. Zentrale Kenngröße: der Beschleunigungsbeiwert – in Fahrtrichtung nach vorn 0,8 g, nach hinten 0,5 g, zur Seite 0,5 g. Das bedeutet: Die Sicherungskraft nach vorn muss 80 % des Ladungsgewichts betragen. VDI 2700 Blatt 2 ergänzt die Normenreihe mit praxisnahen Angaben zu Zurrmitteln, deren Auswahl und korrekter Anwendung. Wer Ladungssicherung in der Praxis umsetzt, arbeitet mit beiden Dokumenten.Sicherungsmethoden im Überblick
Vier Grundmethoden stehen zur Verfügung – in der Praxis oft kombiniert: Formschlüssige Sicherung. Die Ladung wird lückenlos an Stirnwand, Seitenwände oder an andere Ladungsteile gestapelt. Kein Freiraum bedeutet kein Verrutschen. Diese Methode ist die effektivste und sollte immer die Basis bilden. Kraftschlüssige Sicherung (Niederzurren). Zurrgurte oder Zurrketten werden über die Ladung gespannt und erzeugen vertikale Druckkraft. Diese Druckkraft erhöht die Reibung zwischen Ladung und Ladefläche. Niederzurren funktioniert nur, wenn die Reibung stimmt – auf glatter Ladefläche reicht die Reibkraft allein oft nicht aus. Direktzurren. Die Gurte greifen direkt an der Ladung an und halten sie formschlüssig in Position. Schrägzurren, Diagonalzurren und Kopfschlingenzurren sind Varianten. Diese Methode erfordert geeignete Zurrpunkte an der Ladung selbst. Kombinierte Sicherung. In der Praxis die Regel: Ladung formschlüssig an die Stirnwand laden, seitlich niederzurren und verbleibende Lücken mit Sperrbalken oder Luftpolstern schließen.Zurrgurte – Kennwerte und Auswahl
Zurrgurte nach DIN EN 12195-2 bestehen aus einem Gurtband aus Polyester und einer Spannvorrichtung (Ratsche, Klemmschloss oder Aufroller). Polyester dehnt sich unter Last nur minimal (3–5 %) und nimmt kaum Wasser auf – beides Vorteile gegenüber Polypropylen oder Polyamid. Zwei Kennwerte bestimmen die Leistungsfähigkeit:- LC (Lashing Capacity): Die maximal zulässige Zurrkraft in daN. Gebräuchlich: LC 1.000 daN (25 mm Bandbreite), LC 2.500 daN (50 mm) und LC 5.000 daN (75 mm).
- STF (Standard Tension Force): Die Handvorspannkraft beim Niederzurren. Bei Ratschen typisch 300–500 daN. Der STF-Wert bestimmt die tatsächliche Sicherungswirkung beim Niederzurren.
