23 Artikel gefunden

Produktanzeige:

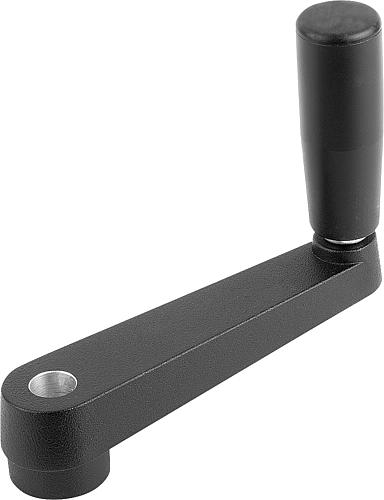

Handkurbel 100X100 Aluminium, Komp:Thermoplast, D=12 - K0727.120 - bei HUG Technik ♡

Handkurbel Aluminium - K0727

3 Varianten verfügbar

Werkstoff: Aluminium. Zylindergriff drehbar Thermoplast. Ausführung: kunststoffbeschichtet schwarz. Zylindergriff drehbar schwarz. D: 10 D1: 23 D3: 21 H: 81 H1: 24 ~H2: 14 H3: 14 L: 80 R: 13 Gewicht ca. kg : 0,101 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Ab 30,18 €*

Abonnement

Details

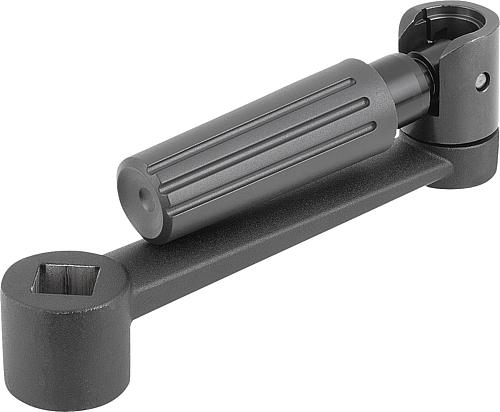

Handkurbel mit Griff Gr.1 A=80 L=100 Aluminium, Sicherheit - K0998.2110 - bei HUG Technik ☆

Handkurbel Alu, Sicherheits-Griff, Innenvierkant - K0998

8 Varianten verfügbar

Werkstoff: Kurbel Aluminium. Zylindergriff Thermoplast und Stahl. Ausführung: Kurbel schwarz pulverbeschichtet. Thermoplast schwarzgrau. Stahlteile brüniert. Hinweis: Ähnlich DIN 469. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914). Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Ab 45,03 €*

Abonnement

Details

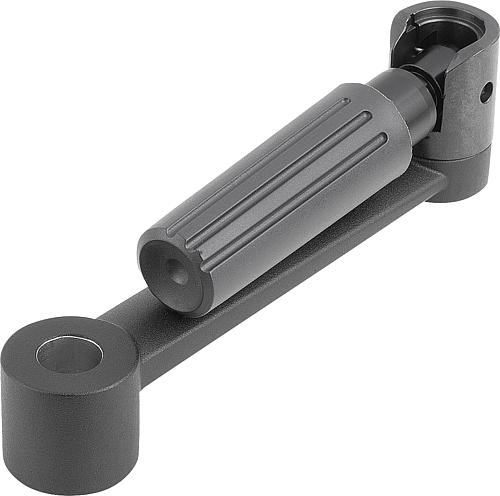

Handkurbel mit Griff Gr.1 A=80 L=100 Aluminium, sicherheit, D=10 - K0998.1110 - bekommst Du bei HUG Technik ♡

Handkurbel Alu, Sicherheits-Griff, Passbohrung - K0998

8 Varianten verfügbar

Ab 43,35 €*

Abonnement

Details

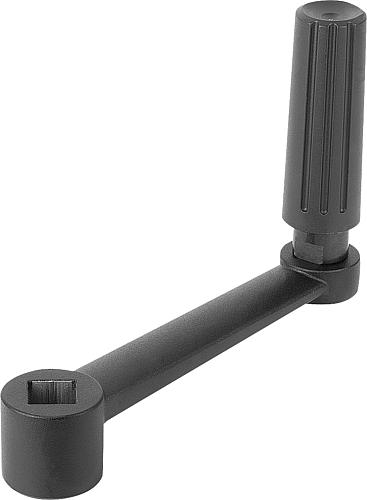

Handkurbel mit Griff Gr.1 A=80 L=100 Aluminium, drehbar - K0996.4110 - bei HUG Technik ✭

Handkurbel Alu, Griff drehbar, Innenvierkant - K0996

8 Varianten verfügbar

Ab 14,39 €*

Abonnement

Details

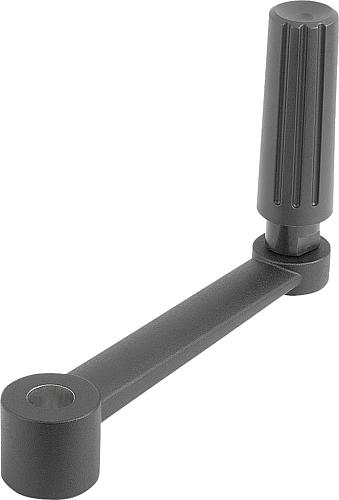

Handkurbel mit Griff Gr.1 A=80 L=100 Aluminium, drehbar, D=10 - K0996.3110 - direkt von HUG Technik ✓

Handkurbel Alu, Griff drehbar, Passbohrung - K0996

8 Varianten verfügbar

Ab 12,84 €*

Abonnement

Details

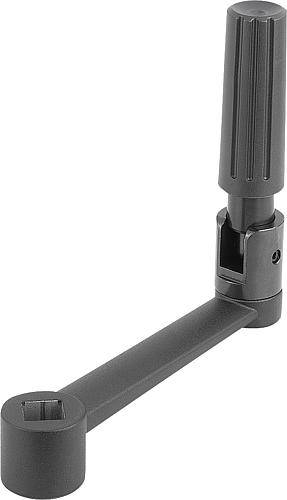

Handkurbel mit Griff Gr.1 A=80 L=100 Aluminium, umlegbar - K0997.2110 - bekommst Du bei ★ HUG Technik ✓

Handkurbel Alu, Griff umlegbar, Innenvierkant - K0997

8 Varianten verfügbar

Ab 27,96 €*

Abonnement

Details

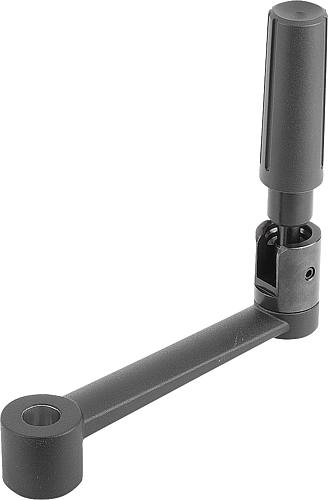

Handkurbel mit Griff Gr.1 A=80 L=100 Aluminium, umlegbar, D=10 - K0997.1110 - kommt direkt von HUG Technik 😊

Handkurbel Alu, Griff umlegbar, Passbohrung - K0997

8 Varianten verfügbar

Ab 26,50 €*

Abonnement

Details

Handkurbel mit Griff Gr.1 A=80 L=100 Edelstahl, drehbar - K0999.4110 - erhältlich bei ✭ HUG Technik ✓

Handkurbel Edelstahl, Griff drehbar, Innenvierkant - K0999

4 Varianten verfügbar

Werkstoff: Kurbel Edelstahl 1.4308. Drehachse Edelstahl 1.4305. Drehgriff Edelstahl 1.4305. Sprengring Edelstahl 1.4310. Ausführung: blank. Hinweis: Ähnlich DIN 469. D2: 24 H: 82 H1: 60 D1: 16 H2: 22 SW (Vierkant): 10 H3: 13,4 A: 80 L: 100 Ausführung : Innenvierkant Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Ab 38,36 €*

Abonnement

Details

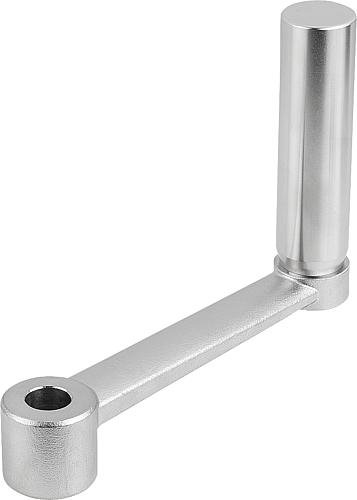

Handkurbel mit Griff Gr.1 A=80 L=100 Edelstahl, drehbar, D=10 - K0999.3110 - gibt’s bei HUG Technik ✓

Handkurbel Edelstahl, Griff drehbar, Passbohrung - K0999

4 Varianten verfügbar

Werkstoff: Kurbel Edelstahl 1.4308. Drehachse Edelstahl 1.4305. Drehgriff Edelstahl 1.4305. Sprengring Edelstahl 1.4310. Ausführung: blank. Hinweis: Ähnlich DIN 469. D1: 20 D2: 28 H: 98 D: 12 H1: 72 L: 124 H2: 26 H3: 16 A: 100 Ausführung : Passbohrung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Ab 37,59 €*

Abonnement

Details

Handkurbel gekröpft L2=109, Form:D Grauguss, drehbar, Komp:Grauguss, S=10 +0,2 L1=80 - K0684.208X10 - bei HUG Technik ✭

Handkurbel gekröpft ähnl. DIN 468, drehbarem Ballengriff - K0684

11 Varianten verfügbar

Werkstoff: Kurbelkörper Temperguss oder Sphäroguss. Ausführung: gestrahlt. L1: 160 L2: 153 S: 19 +0,3 D1: 37 H1: 38 H2: 70 Durchmesser Ballengriff: 25 Gewicht ca. kg : 0,710 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Ab 23,10 €*

Abonnement

Details

Handkurbel gekröpft L2=109, Form:F Grauguss, feststehend, Komp:Grauguss, S=10 +0,2 L1=80 - K0684.108X10 - bei HUG Technik ☆

Handkurbel gekröpft ähnl. DIN 468, fester Ballengriff - K0684

11 Varianten verfügbar

Werkstoff: Kurbelkörper Temperguss oder Sphäroguss. Ausführung: gestrahlt. L1: 200 L2: 189 S: 22 +0,3 D1: 40 H1: 44 H2: 84 Durchmesser Ballengriff: 32 Gewicht ca. kg : 1,120 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Ab 14,19 €*

Abonnement

Details

Handkurbel L2=102, Form:D Grauguss, drehbar, Komp:Grauguss, S=12 +0,2 L1=100 - K0685.210X12 - erhältlich bei ✭ HUG Technik ✓

Handkurbel gerade ähnl. DIN 469, drehbarem Ballengriff - K0685

11 Varianten verfügbar

Werkstoff: gestrahlt. Ausführung: Kurbelkörper Temperguss oder Sphäroguss. L1: 160 L2: 131 S: 17 +0,3 D1: 37 H1: 38 H2: 48 Durchmesser Ballengriff: 25 Gewicht ca. kg : 0,720 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Ab 23,70 €*

Abonnement

Details

Grundtypen: Einfache Kurbel, Ausgleichskurbel und gekröpfte Ausführung

Handkurbeln gibt es in drei grundlegenden Konstruktionsvarianten. Jede hat ihre Domäne. Die einfache Radialkurbel ist der Klassiker: Ein Arm, am Ende ein Griff, am anderen Ende die Wellenaufnahme. Für gleichmäßige Drehbewegungen mit konstantem Radius – Maschinenachsen, Ventile, Spannvorrichtungen. Drehlängen zwischen 63 und 250 mm decken den größten Teil des industriellen Bedarfs ab. Gekröpfte Kurbeln nach **DIN EN ISO 9355-3** sind versetzt, sodass der Griff parallel zur Wellenachse liegt. Das ermöglicht eine flache Montage an Maschinen, bei denen der Platz vor der Welle begrenzt ist. In Werkzeugmaschinen, Linearführungen und Schaltschrankmechanismen ist diese Bauform weit verbreitet. Der Kröpfungsabstand bestimmt, wie viel Freiraum zwischen Hand und Maschinenoberfläche bleibt. Ausgleichskurbeln haben ein Gegengewicht, das die Unwucht der exzentrischen Masse ausgleicht. Bei höheren Drehzahlen oder an vertikal montierten Wellen verhindert das Gegengewicht, dass die Kurbel durch ihr Eigengewicht selbsttätig weiterläuft. Für Stellantriebe mit häufigem Kurzhub ist das eine relevante Eigenschaft. **KIPP®** und **HALDER** bieten beide Varianten in Stahl, Grauguss und Aluminium. Die Wahl des Kurbelmaterials folgt dem Einsatzgewicht: Stahl für schwere Lasten, Aluminium wenn Leichtbau zählt, Grauguss wo Dämpfung gefragt ist.

Wellenaufnahmen: Vierkant, Innensechskant, Zylinderbohrung

Die Kurbel kann nur so gut sein wie ihre Verbindung zur Welle. Falsche Aufnahme bedeutet: Schlupf, Passungsrost oder mechanischer Bruch. Zylindrische Durchgangsbohrungen mit Querbohrung und Klemmschraube sind der universellste Ansatz. Die Kurbel sitzt auf einer glatten Welle und wird durch eine seitliche Schraube geklemmt. Das funktioniert, aber die Klemmkraft begrenzt das übertragbare Drehmoment. Für leichte Anwendungen reicht es, für hohe Drehmomente nicht. Vierkantaufnahmen nach **DIN 3121** sind formschlüssig und übertragen höhere Drehmomente ohne Schlupf. Passschrauben, Schleifsteine, manuelle Pressen – überall dort, wo regelmäßig Kraft aufgebracht wird, ist der Vierkant die sicherere Wahl. Die genormten Vierkantgrößen 10 × 10, 12 × 12 und 14 × 14 mm sind in den gängigen Kurbelaufnahmen verfügbar. Innensechskantaufnahmen kommen im Maschinenbau vor, wenn die Welle werkzeuglos umgesteckt werden soll. Die Kurbel greift in eine Innensechskantkontur der Welle – schnelles Ein- und Ausstecken ohne Werkzeug, aber mit geringerem Drehmomentübertrag als beim Vierkant. Bei Blindbohrungen mit Gewindestift ist der Wellendurchmesser frei wählbar, aber die Montage muss sorgfältig ausgeführt werden. Anzugsmoment des Gewindestifts beachten – zu locker führt zu Passungsrost, zu fest verformt die Welle.

Griffausführungen und Ergonomie

Der Griff einer Handkurbel ist das direkte Interface zwischen Bediener und Maschine. Schlechte Griffgestaltung führt zu Ermüdung, Fehleingaben und – bei häufiger Betätigung – zu arbeitsbedingten Beschwerden. Zylindrische Drehgriffe laufen frei auf der Achse und drehen sich in der Hand mit, während der Arm die Kreisbahn beschreibt. Das reduziert die Relativbewegung zwischen Handfläche und Griff erheblich. Für lange Kurbelsequenzen ist dieser Typ komfortabler als feste Griffe. Feste Kugelgriffe und Bügelgriffe sind robuster und kompakter. Sie sitzen unverdrehbar auf dem Kurbelarm und eignen sich für intermittierende Betätigung: kurze Stellbewegungen, Einstellschrauben, Ventilspindeln. Die Beanspruchung beim kurzzeitigen Betätigen ist gering. Klappbare Griffe sind eine Sonderlösung für beengte Einbauverhältnisse. Der Griff lässt sich nach der Betätigung nach innen klappen und steht nicht mehr in den Bewegungsraum. In Schaltschränken, Bedientafeln und mobilen Geräten ist diese Bauform sinnvoll. **HALDER** entwickelt Bedienteile mit Fokus auf ergonomische Griffgeometrien. Kurbeln aus dem HALDER-Sortiment decken den Bereich von leichten Einstellarbeiten bis zu kraftintensiven Stellvorgängen ab. **KIPP®** ergänzt mit einer breiten Auswahl an Sonderausführungen für spezifische Maschinenbauanforderungen.

Drehlänge und Übersetzungsverhältnis

Die Drehlänge – der Abstand zwischen Wellenmitte und Griffmitte – bestimmt das Hebelverhältnis und damit das aufbringbare Drehmoment. Kurze Kurbel: wenig Weg, viel Kraft gefordert. Lange Kurbel: mehr Weg, gleiche Kraft reicht für höheres Drehmoment. Für Anwendungen mit hohem Widerstand, etwa Spannvorrichtungen, Schneckengetriebe oder Hebeeinrichtungen, rechnet sich die längere Kurbel. Typische Drehlängen für industrielle Anwendungen liegen zwischen 100 und 200 mm. Kurbeln unter 80 mm Drehlänge sind für Feineinstellungen gedacht, nicht für kraftintensive Betätigung. Wird eine Kurbel mit Getriebe kombiniert, ändert sich das Bild. Ein Schneckengetriebe mit i = 20:1 überträgt das zwanzigfache Drehmoment bei einem Zwanzigstel der Umdrehungsgeschwindigkeit. Hier sind kurze Kurbeln mit hoher Drehzahl effizienter als lange. Die Gesamtauslegung aus Kurbel, Getriebe und Last muss im Zusammenhang betrachtet werden. HUG führt Handkurbeln von **KIPP®** und **HALDER** in den gängigen Drehlängen und Aufnahmeformaten auf Lager. Wer eine Sonderlänge oder eine spezielle Aufnahmebohrung benötigt, wendet sich an den HUG-Fachhandel. Aus Drehlänge, Wellenmaß und dem erforderlichen Drehmoment lässt sich die richtige Ausführung schnell eingrenzen.

Montagetipps und häufige Fehler

Kurbeln werden unterschätzt, bis eine Verbindung versagt. Drei Punkte verursachen den größten Teil aller Ausfälle. Falsche Passung zwischen Kurbelbohrung und Wellendurchmesser. Eine zu weite Bohrung führt zu Spiel; das Spiel erzeugt Schlagbeanspruchung und Passungsrost. Wellen und Kurbelbohrungen müssen auf Toleranz passen, nicht „irgendwie draufgehen". Ungenügendes Anzugsmoment der Klemmschraube. Klemmstifte und Klemmpratzen aus dem Werkzeugbausortiment sind auf definierte Anzugsmomente ausgelegt. Wer nach Gefühl anzieht, riskiert entweder eine lockere Kurbel oder eine zerstörte Wellenoberfläche. Fehlende Sicherung gegen axiales Herausrutschen. Bei Kurbeln mit Zylinderbohrung und Klemmschraube ist das axiale Spiel oft nicht gesichert. Ein Sprengring oder eine Sicherungsscheibe an der Wellenstufe kostet wenig und verhindert, dass die Kurbel bei Zugbelastung von der Welle rutscht. Handraeder-und-kurbeln und Handraeder im HUG-Sortiment ergänzen das Programm für manuelle Bedienelemente im Maschinenbau vollständig.
