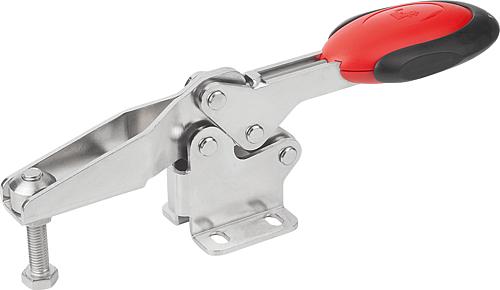

Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0660.106103
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0660.106103
Produktnummer:
7292990
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0660.106103
EAN-Nr.:
4059245432608
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
79,45 €*
81,07 €*
(2% gespart)
|
| Bis 24 |
74,91 €*
81,07 €*
(7.6% gespart)
|
| Bis 49 |
72,64 €*
81,07 €*
(10.4% gespart)
|
| Bis 99 |
70,94 €*
81,07 €*
(12.5% gespart)
|
| Ab 100 |
68,10 €*
81,07 €*
(16% gespart)
|
Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0660.106103"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
A: 26
A1: 39
A2: 6,5
B: 28
B1: 39
B2: 17,5
B3: 12,5
B4: 23
B5: 2,5
B6: 53,4
C: 25,4
D: 5,5
H: 63,7
H1: 59,6
L: 193,3
L1: 60,5
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Einbaulage: horizontal
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1900
Spannkraft F3 N: 720
Spannkraft F4 N: 1200
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K0660.106103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
A: 26
A1: 39
A2: 6,5
B: 28
B1: 39
B2: 17,5
B3: 12,5
B4: 23
B5: 2,5
B6: 53,4
C: 25,4
D: 5,5
H: 63,7
H1: 59,6
L: 193,3
L1: 60,5
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Einbaulage: horizontal
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1900
Spannkraft F3 N: 720
Spannkraft F4 N: 1200
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K0660.106103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A1: | 39 |
|---|---|
| D: | 5,5 |
| A: | 26 |
| A2: | 6,5 |
| L: | 193,3 |
| B3: | 12,5 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| Material Komponente: | Polyamid |
| Oberfläche Grundkörper: | blank |
| H: | 63,7 |
| Material Grundkörper: | Edelstahl |
| Ausführung 2: | Fuß waagrecht |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| B6: | 53,4 |
| H1: | 59,6 |
| L1: | 60,5 |
| B: | 28 |
| B1: | 39 |
| RoHS: | konform |
| B2: | 17,5 |
| B4: | 23 |
| B5: | 2,5 |
| C: | 25,4 |
| Grifftyp Schnellspanner: | horizontal |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1900 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 720 |
| Spannkraft F4 N: | 1200 |
| Handkraft FH N: | 160 |
Anmelden
Schutzkappe Gummi - K0106
Ab
1,24 €*
8 Varianten verfügbar
Werkstoff: ölbeständiger Gummi. Ausführung: Gummi schwarz. D: 11 für Schrauben: M4 Gewicht ca. g: 1 D1: 7 D2: 5,5 H: 8,5 H1: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeldruckschrauben ohne Kopf, Edelstahl mit abgefl.er Kugel - K0384
Ab
7,55 €*
41 Varianten verfügbar
Werkstoff: Schraube und Kugel Edelstahl. Ausführung: Edelstahl blank. Hinweis: Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Sortierebene_2 : 23 Sortierebene_1: 2 Material: Edelstahl D3: 5,6 L2: 20,3 D1: M10 Kugel-Ø: 7 Gewicht ca. g: 8,7 SW: 5 Sortierung: 250 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Varianten ab 8,80 €*
Gewindestifte, Druckzapfen ähnlich DIN 6332 - K0390
Ab
1,16 €*
64 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: Stahl: Druckzapfen einsatzgehärtet, schwarz. Edelstahl: blank. Hinweis: Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück K0392 zum Spannen verwendet werden kann. D1: M16 L1: 125 D2: 12 D3: 11 Material: Edelstahl L2: 12 L5: 5,3 L3: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Varianten ab 1,19 €*
Druckstück DIN 6311 erweitert - K0392
Ab
2,11 €*
15 Varianten verfügbar
Werkstoff: Stahl: einsatzgehärtet. Sprengring Federstahl. Edelstahl: blank. Sprengring Edelstahl. Ausführung: Stahl brüniert. Edelstahl blank. Hinweis: Zur Montage Druckzapfen so weit wie möglich in die Richtung der Sprengringöffnung neigen. Sprengring wird montiert geliefert. H1: 13 D1: 25 D2: 8,1 Gewicht ca. g: 33 für Gewindestifte mit Druckzapfen DIN 6332: M12 T1: 7 H2: 7 D4: 18 Ausführung: Stahl Sortierung: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Varianten ab 2,46 €*
Druckschrauben Edelstahl - K0667
Ab
3,59 €*
68 Varianten verfügbar
Werkstoff: Schraube Edelstahl. Bolzen Messing. Ausführung: Schraube blank. Hinweis: Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. D: M5 D1: 3 SW: 2,5 L: 20,5 Gewicht ca. kg : 0,003 Ausführung : Bolzen Messing Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

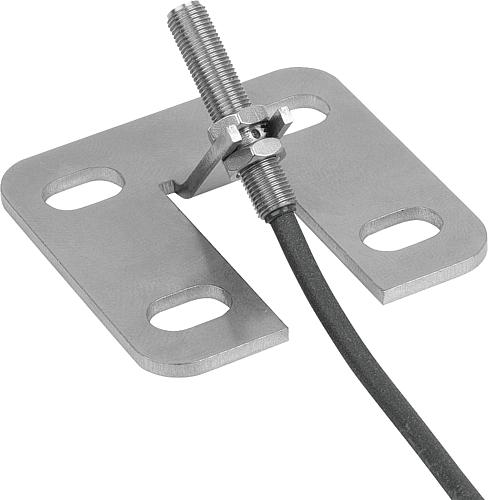

Zustandssensor mit Halter Fuß waagrecht, Schließer, Form H für Schnellspanner horizontal, Edelstahl blank - K1736
