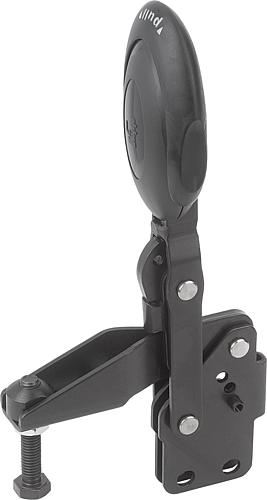

Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M12x70 - K0663.012100
Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M12x70 - K0663.012100
Produktnummer:
7293067
Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M12x70 - K0663.012100
EAN-Nr.:
4059245432103
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
70,38 €*
71,82 €*
(2.01% gespart)
|
| Bis 24 |
66,36 €*
71,82 €*
(7.6% gespart)
|
| Bis 49 |
64,35 €*
71,82 €*
(10.4% gespart)
|
| Bis 99 |
62,84 €*
71,82 €*
(12.5% gespart)
|
| Ab 100 |
60,33 €*
71,82 €*
(16% gespart)
|
Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M12x70 - K0663.012100"
Werkstoff:
Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0383
K0388
K0390
K0391
K0392
K0393

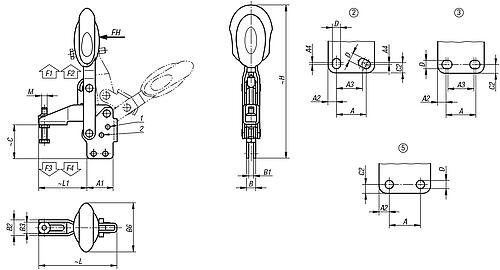

Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 32
A1: 53
A2: 10,5
B: 14,1
B1: 7,1
B2: 28
B3: 21
B6: 56,5
C: 69,8
C2: 9
D: 8,8
H: 272,1
L: 173,5
L1: 113,5
M: M12x70
RoHS: ja
Lochbild: 5
Ausführung: mit Sicherheitsverriegelung
Handkraft FH N: 280
Haltekraft F1 N: 3000
Haltekraft F2 N: 5500
Spannkraft F3 N: 1400
Spannkraft F4 N: 2800
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 24°
Öffnungswinkel Griff Position 2: 60°
Öffnungswinkel Haltearm Position 1: 11°
Öffnungswinkel Haltearm Position 2: 88°
Öffnungswinkel Haltearm ohne Anschlag: 164°
K0663.012100
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0383
K0388
K0390
K0391
K0392
K0393
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 32
A1: 53
A2: 10,5
B: 14,1
B1: 7,1
B2: 28
B3: 21
B6: 56,5
C: 69,8
C2: 9
D: 8,8
H: 272,1
L: 173,5
L1: 113,5
M: M12x70
RoHS: ja
Lochbild: 5
Ausführung: mit Sicherheitsverriegelung
Handkraft FH N: 280
Haltekraft F1 N: 3000
Haltekraft F2 N: 5500
Spannkraft F3 N: 1400
Spannkraft F4 N: 2800
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 24°
Öffnungswinkel Griff Position 2: 60°
Öffnungswinkel Haltearm Position 1: 11°
Öffnungswinkel Haltearm Position 2: 88°
Öffnungswinkel Haltearm ohne Anschlag: 164°
K0663.012100
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 7,1 |
|---|---|
| A: | 32 |
| A1: | 53 |
| D: | 8,8 |
| L: | 173,5 |
| A2: | 10,5 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| B2: | 28 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| Material Grundkörper: | Stahl |
| Material Komponente: | Polyamid |
| Ausführung 2: | Fuß senkrecht |
| B3: | 21 |
| Farbe Komponente: | schwarzgrau RAL 7021 |
| B: | 14,1 |
| B6: | 56,5 |
| H: | 272,1 |
| C2: | 9 |
| L1: | 113,5 |
| RoHS: | konform |
| C: | 69,8 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 3000 |
| Haltekraft F2 N: | 5500 |
| Lochbild: | 5 |
| M=Andruckspindel: | M12x70 |
| Öffnungswinkel Griff Position 1: | 24° |
| Öffnungswinkel Griff Position 2: | 60° |
| Öffnungswinkel Haltearm ohne Anschlag: | 164° |
| Öffnungswinkel Haltearm Position 1: | 11° |
| Öffnungswinkel Haltearm Position 2: | 88° |
| Spannkraft F3 N: | 1400 |
| Spannkraft F4 N: | 2800 |
| Handkraft FH N: | 280 |
