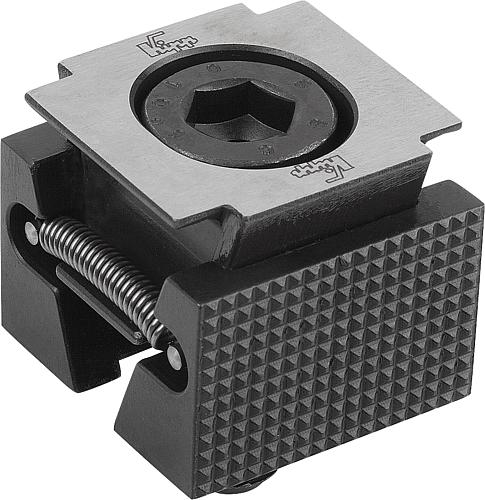

Keilspanner geriffelt B=28 Vergütungsstahl, schmal, F=M10x25, F=M10x25 - K0039.2110
Keilspanner geriffelt B=28 Vergütungsstahl, schmal, F=M10x25, F=M10x25 - K0039.2110
Produktnummer:
6701959
Keilspanner geriffelt B=28 Vergütungsstahl, schmal, F=M10x25, F=M10x25 - K0039.2110
EAN-Nr.:
4059245032785
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
157,41 €*
159,00 €*
(1% gespart)
|
| Bis 24 |
155,82 €*
159,00 €*
(2% gespart)
|
| Bis 49 |
155,02 €*
159,00 €*
(2.5% gespart)
|
| Bis 99 |
154,23 €*
159,00 €*
(3% gespart)
|
| Ab 100 |
153,43 €*
159,00 €*
(3.5% gespart)
|
Produktinformationen "Keilspanner geriffelt B=28 Vergütungsstahl, schmal, F=M10x25, F=M10x25 - K0039.2110"
Werkstoff: Doppelkeil und Spannsegmente Vergütungsstahl.
Ausführung: Doppelkeil und Spannsegmente gehärtet, schwarz.
Hinweis: Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.

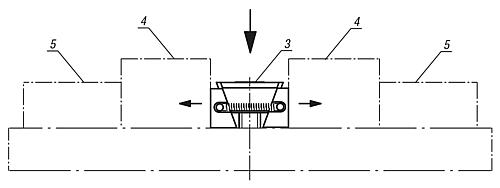

Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Ausführung: Spannflächen geriffelt
Gewicht ca. g: 98
Anzieh- drehmoment Nm: 49
Spannkraft kN: 20

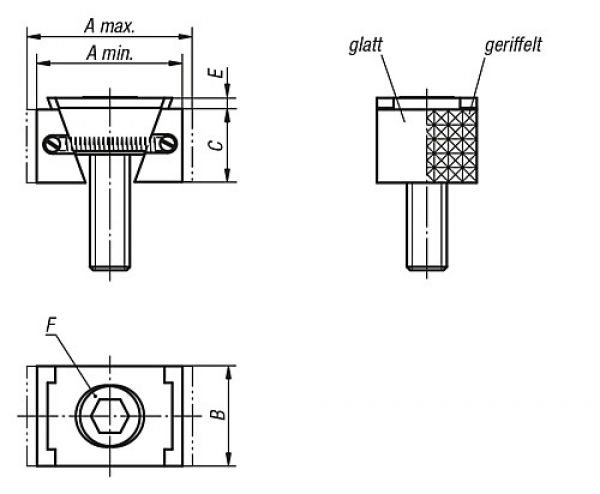

F Zylinderschraube DIN 912: M10x25
E: 3,5
C: 19
B: 28
A max.: 37
A min.: 32
F Zylinderschraube DIN 6912: M10x25
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: Doppelkeil und Spannsegmente gehärtet, schwarz.
Hinweis: Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Ausführung: Spannflächen geriffelt
Gewicht ca. g: 98
Anzieh- drehmoment Nm: 49
Spannkraft kN: 20
F Zylinderschraube DIN 912: M10x25
E: 3,5
C: 19
B: 28
A max.: 37
A min.: 32
F Zylinderschraube DIN 6912: M10x25
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Vergütungsstahl |
|---|---|
| A max.: | 37 |
| A min.: | 32 |
| E: | 3,5 |
| Farbe Grundkörper: | schwarz |
| Ausführung 1: | geriffelt |
| Ausführung 2: | doppelseitig |
| B=Breite: | 28 |
| Oberfläche Grundkörper: | gehärtet |
| C: | 19 |
| Anwendung: | Rohteile |
| Anzieh- drehmoment max. Nm: | 49 |
| D=Gewinde: | M10X25 |
| Befestigungsart: | Gewinde |
| RoHS: | konform |
| Spannkraft max. kN: | 20 |
