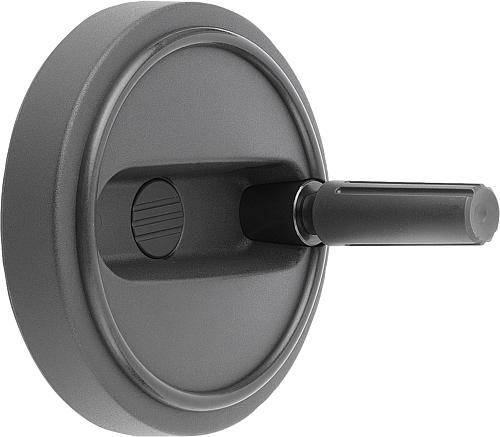

Handrad mit Nut Gr.2 D1=100 Thermoplast, drehbar, Komp: Thermoplast, D=12 - K0257.21001204
Handrad mit Nut Gr.2 D1=100 Thermoplast, drehbar, Komp: Thermoplast, D=12 - K0257.21001204
Produktnummer:
6708803
Handrad mit Nut Gr.2 D1=100 Thermoplast, drehbar, Komp: Thermoplast, D=12 - K0257.21001204
EAN-Nr.:
4059245062010
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
18,51 €*
18,89 €*
(2.01% gespart)
|
| Bis 24 |
17,45 €*
18,89 €*
(7.62% gespart)
|
| Bis 49 |
16,92 €*
18,89 €*
(10.43% gespart)
|
| Bis 99 |
16,52 €*
18,89 €*
(12.55% gespart)
|
| Ab 100 |
15,86 €*
18,89 €*
(16.04% gespart)
|
Produktinformationen "Handrad mit Nut Gr.2 D1=100 Thermoplast, drehbar, Komp: Thermoplast, D=12 - K0257.21001204"
Werkstoff: Thermoplast, schwarzgrau.
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
T: 13,8
B3: 4
L2: 49,5
H1: 13
H: 20
D1: 100
Gewicht ca. kg: 0,178
L1: 44
L: 90
A1: 3
A: 38
D5: M5
D4: 16
D3: 19
D2: 28
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
T: 13,8
B3: 4
L2: 49,5
H1: 13
H: 20
D1: 100
Gewicht ca. kg: 0,178
L1: 44
L: 90
A1: 3
A: 38
D5: M5
D4: 16
D3: 19
D2: 28
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 2 |
|---|---|
| Material Grundkörper: | Thermoplast |
| D2=Befestigungsbohrung: | 12H7 |
| Material Komponente: | Stahl |
| A: | 38 |
| H: | 20,1 |
| L1: | 13 |
| Ausführung 1: | Passbohrung mit Nut |
| L2: | 49,1 |
| D: | 28 |
| Farbe Grundkörper: | schwarzgrau |
| Farbe Komponente: | brüniert |
| Ausführung 2: | ohne Querbohrung |
| B3: | 4 |
| L: | 90,2 |
| T: | 13,8 |
| A1: | 3 |
| Form-Typ: | Passbohrung mit Nut |
| D1=Außendurchmesser: | 100 |
| D4: | 16 |
| D5: | M5 |
| D3: | 19 |
| L3=Höhe: | 43,5 |
