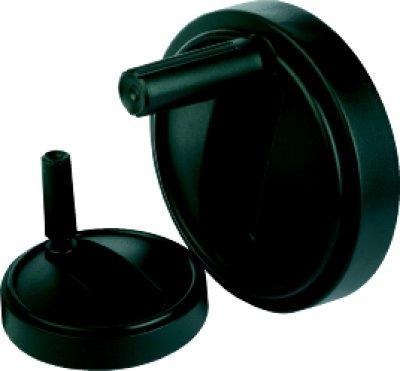

Handrad ohne Nut Gr.2 D1=100 Thermoplast, drehbar, Komp: Thermoplast, D=10 - K0257.210010

Produktinformationen "Handrad ohne Nut Gr.2 D1=100 Thermoplast, drehbar, Komp: Thermoplast, D=10 - K0257.210010"
Werkstoff: Thermoplast, schwarzgrau.
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).

L2: 49,5
H1: 13
H: 20
D1: 100
Gewicht ca. kg: 0,178
L1: 44
L: 90
A1: 3
A: 38
D5: M5
D4: 16
D3: 19
D2: 28
D: 10
Ausführung: Nabe ohne Nut
Eigenschaften
Außendurchmesser (mm): 100 mm
Gesamthöhe (mm): 44 mm
