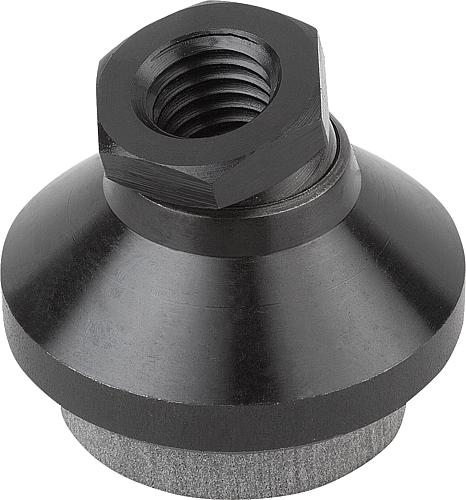

Gelenkteller schwingungsdämpfend M20 Stahl, D2=60 - K0420.120
Gelenkteller schwingungsdämpfend M20 Stahl, D2=60 - K0420.120
Produktnummer:
6715637
Gelenkteller schwingungsdämpfend M20 Stahl, D2=60 - K0420.120
EAN-Nr.:
4059245185030
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
23,71 €*
24,19 €*
(1.98% gespart)
|
| Bis 24 |
22,35 €*
24,19 €*
(7.61% gespart)
|
| Bis 49 |
21,68 €*
24,19 €*
(10.38% gespart)
|
| Bis 99 |
21,17 €*
24,19 €*
(12.48% gespart)
|
| Ab 100 |
20,32 €*
24,19 €*
(16% gespart)
|
Produktinformationen "Gelenkteller schwingungsdämpfend M20 Stahl, D2=60 - K0420.120"
Werkstoff: - Stahlausführung: Druckteller Vergütungsstahl, Kugelelement Automatenstahl.
- Edelstahlausführung: Druckteller und Kugelelement Edelstahl.
Dämmplatte PUR-Elastomer (Sylomer V12).
Ausführung: - Stahlausführung: Kugelelement einsatzgehärtet, brüniert. Teller brüniert.
- Edelstahlausführung: blank.
Dämmplatte grau, geklebt, rutschfest.
Einsatzbereich von -30 °C bis +70 °C.
Hinweis: Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt. Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenktellers. Gelenkteller (ohne Schwingungsdämpfung) siehe K0395.
Belastbarkeit (bei Pressung 0,4 N/mm²) N: 705
SW: 30
T: 18
Material: Stahl
H3 (bei Pressung 0 / 0,4 / 0,6 N/mm²): 8 / 6,8 / 5,9
H2: 8
H1: 42
D3: 50
D2: 60
D1: M20
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
- Edelstahlausführung: Druckteller und Kugelelement Edelstahl.
Dämmplatte PUR-Elastomer (Sylomer V12).
Ausführung: - Stahlausführung: Kugelelement einsatzgehärtet, brüniert. Teller brüniert.
- Edelstahlausführung: blank.
Dämmplatte grau, geklebt, rutschfest.
Einsatzbereich von -30 °C bis +70 °C.
Hinweis: Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt. Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenktellers. Gelenkteller (ohne Schwingungsdämpfung) siehe K0395.
Belastbarkeit (bei Pressung 0,4 N/mm²) N: 705
SW: 30
T: 18
Material: Stahl
H3 (bei Pressung 0 / 0,4 / 0,6 N/mm²): 8 / 6,8 / 5,9
H2: 8
H1: 42
D3: 50
D2: 60
D1: M20
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| Ausführung 1: | schwingungsdämpfend |
| D=Tellerdurchmesser: | 60 |
| H2: | 8 |
| H3 (bei Pressung 0 / 0,4 / 0,6 N/mm²): | 8 / 6,8 / 5,9 |
| D1=Gewinde: | M20 |
| D3: | 50 |
| Belastbarkeit max. kN: | 0,705 kN |
| H=Höhe: | 50 |
| H1: | 42 |
| T: | 18 |
| SW=Schlüsselweite: | 30 |
| RoHS: | konform |
