Klemmhebel mit Spannkraftverstärker Gr.4 M10X40, Zink grün RAL6032 strukturmatt, Komp:Edelstahl blank - K1626.410185X40
Klemmhebel mit Spannkraftverstärker Gr.4 M10X40, Zink grün RAL6032 strukturmatt, Komp:Edelstahl blank - K1626.410185X40
Produktnummer:
7809716
Klemmhebel mit Spannkraftverstärker Gr.4 M10X40, Zink grün RAL6032 strukturmatt, Komp:Edelstahl blank - K1626.410185X40
EAN-Nr.:
4059245631407
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
37,07 €*
37,83 €*
(2.01% gespart)
|
| Bis 24 |
34,96 €*
37,83 €*
(7.59% gespart)
|
| Bis 49 |
33,90 €*
37,83 €*
(10.39% gespart)
|
| Bis 99 |
33,10 €*
37,83 €*
(12.5% gespart)
|
| Ab 100 |
31,78 €*
37,83 €*
(15.99% gespart)
|
Produktinformationen "Klemmhebel mit Spannkraftverstärker Gr.4 M10X40, Zink grün RAL6032 strukturmatt, Komp:Edelstahl blank - K1626.410185X40"
Bei Klemmhebeln mit integriertem Spannkraftverstärker kann die Spannkraft im Vergleich zu den Standard-Klemmhebeln um bis zu 75% erhöht werden.
Des Weiteren kann dieses Produkt auch für Personen mit eingeschränkter Handkraft verwendet werden (z.B. im Reha-Bereich), um mit geringerem Kraftaufwand vergleichbare Spannkräfte zu erzielen. Zum Lösen der gespannten Klemmhebel ist ebenfalls eine geringere Handkraft notwendig.
Die Spannkrafterhöhung wird durch das eingebaute Axial-Nadellager erzielt, welches beim Spannen eine sehr geringe Flächenreibung an der feststehenden Anlagefläche erzeugt. Die gehärteten Anlagescheiben sind für hohe Spannkräfte ausgelegt und das Lager garantiert mit seiner hohen Tragzahl eine lange Lebensdauer.
Durch die große, feststehende Auflagefläche wird das gespannte Bauteil dauerhaft geschont. Eine Unterlegscheibe ist dadurch nicht mehr erforderlich.
Aufgrund des modularen Aufbaus sind viele Sonderausführungen lieferbar.
Werkstoff:
Griffhebel aus Zinkdruckguss nach DIN EN 12844.
Stahlteile Edelstahl 1.4305.
Ausführung:
Griffhebel kunststoffbeschichtet.
Stahlteile blank.
Axial-Nadellager mit gehärteten und geschliffenen Anlagescheiben.
Betätigungsweise:
Der Griffhebel ist im unbetätigten Zustand mittels Zahnkranz am Gewindeeinsatz eingerastet. Durch Anheben des Griffhebels kann dieser in der Position umgesetzt und per Federkraft wieder im Zahnkranz eingerastet werden.
Anwendung:
Maschinen-, Geräte- und Anlagenbau, Reha-Bereich.
Vorteile:
Deutliche Erhöhung der Spannkräfte bei gleichem Anziehmoment.
Hochwertiges Axial-Nadellager mit hoher Tragzahl und langer Lebensdauer.
Feststehende Auflagefläche schont das Bauteil.
Auf Anfrage:
Weitere Farben und Gewindelängen.

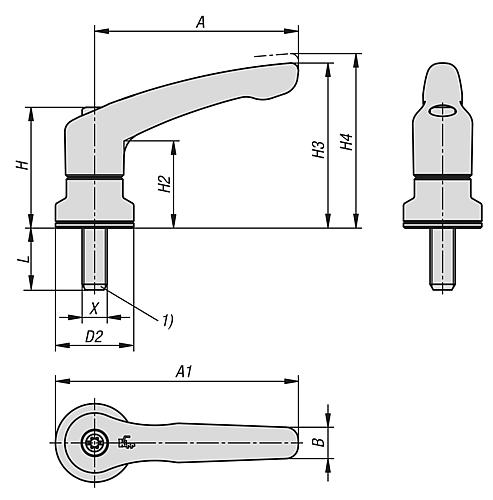

Zeichnungshinweis:
1) Kegelkuppe DIN EN ISO 4753
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gewindegröße: | M10 |
|---|---|
| Größe: | 4 |
| Farbe: | signalgrün |
| Gewindeart: | Außengewinde |
| Grifflänge (mm): | 110 mm |
| Griffhöhe (mm): | 72,8 mm |
| Ausführung: | mit Spannkraftverstärker |
| Gewindelänge (mm): | 40 mm |
| Material Komponente: | Edelstahl |
| Material Grundkörper: | Zink |
| Oberfläche Grundkörper: | strukturmatt |
