Stehlager-Gehäuseeinheiten UCP-Serie

Die UCP-Serie ist mit 199 Einheiten das größte Stehlagerprogramm bei HUG und zugleich das einzige, in dem sechs Hersteller nach derselben Norm bauen. Ein UCP 208 der einen Marke sitzt deshalb auf demselben Lochbild wie das UCP 208 der anderen: gleiche Wellenbohrung, gleicher Lochabstand, gleiche Höhe der Wellenmitte über der Aufstandsfläche.
Erwin Küfner

Zu Ihrem Experten für Stehlager-Gehäuseeinheiten UCP ..

Erwin Küfner

phone icon
Technische Infos
Filter

Eine Norm, sechs Hersteller

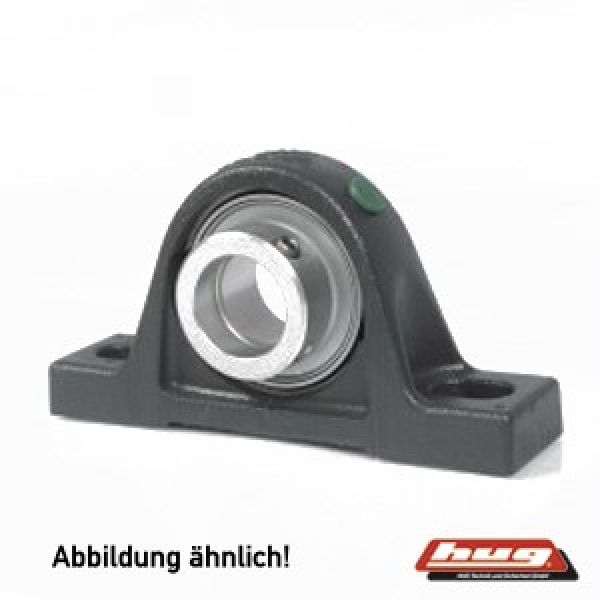

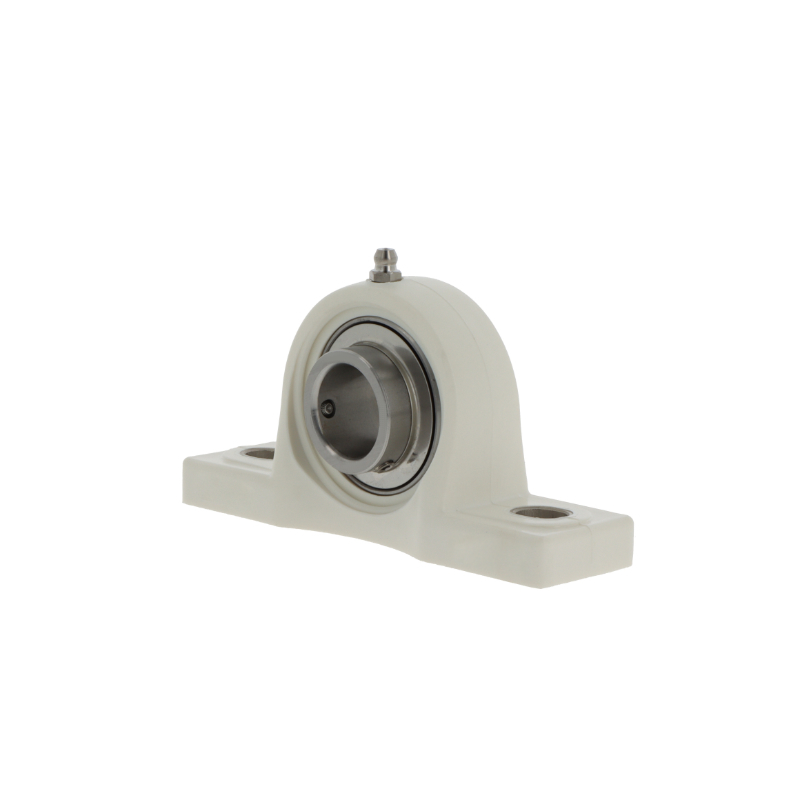

UCP steht für eine genormte Kombination: UC bezeichnet das Spannlager mit kugeligem Außenring und zwei Gewindestiften im verbreiterten Innenring, P steht für Pillow Block, die englische Bezeichnung für das Stehlagergehäuse. Beides ist in der offenen japanischen Norm JIS B 1559 festgeschrieben. Praktisch heißt das: Gehäuseform, Lochabstand, Fußbreite und die Höhe der Wellenmitte sind über die Hersteller hinweg gleich. Wer eine defekte Einheit ersetzt, muss nicht bei derselben Marke bleiben, sondern kann auf das nehmen, was ab Lager liegt. Die Grenzen dieser Austauschbarkeit sind allerdings klar zu benennen:
  • Hauptmaße und Anschlussbild stimmen überein. Wellendurchmesser, Lochabstand und Wellenmittenhöhe sind genormt, die Einheit passt also mechanisch an dieselbe Stelle.
  • Toleranzen, Dichtung und Fettfüllung sind es nicht. Hier unterscheiden sich die Hersteller, und das wirkt sich auf Laufruhe, Nachschmierintervall und Lebensdauer aus.
  • Zusätze wie D1 oder W3 gehören dem jeweiligen Hersteller. D1 kennzeichnet bei den japanischen Einheiten die Nut mit Schmiernippel im Außenring, andere Marken schreiben dasselbe Merkmal anders.
Wer den Ersatz eng führen will, notiert deshalb die vollständige Bezeichnung vom Altteil einschließlich aller Zusätze. Für die Lagerstelle an der Wand statt am Rahmen gibt es dieselbe UC-Technik als Flanschlagereinheit der U-Serie.

Reihe 200 oder Reihe 300

Die Baugrößennummer verrät mehr als nur den Wellendurchmesser. Bei HUG liegen Einheiten der Reihe 200 von UCP 201 bis UCP 218 und Einheiten der Reihe 300 von UCP 305 bis UCP 328 – zusammen decken sie Wellen von 12 bis 140 mm ab. Der Unterschied zwischen beiden Reihen ist konstruktiv. Die Reihe 300 nimmt bei gleichem Wellendurchmesser höhere Lasten auf: Lager und Gehäuse bauen größer, und am Fuß des Lagersitzes sitzen Verstärkungsrippen, die Kräfte aus allen Richtungen aufnehmen. Eine UCP 310 und eine UCP 210 passen beide auf eine 50-mm-Welle, aber die 310 ist die deutlich schwerere Ausführung mit anderem Lochbild. Für die Auswahl bedeutet das eine einfache Reihenfolge:
  1. Wellendurchmesser messen – daraus folgt die Baugrößenzahl, also 204 für 20 mm, 205 für 25 mm, 208 für 40 mm.
  2. Lastfall abschätzen: Fördertechnik, Gebläse und Nebenantriebe fahren in der Regel mit der Reihe 200. Stoßlasten, große Riemenkräfte oder schwere Trommeln sprechen für die Reihe 300.
  3. Lochbild der Anschlusskonstruktion prüfen, bevor bestellt wird – zwischen den Reihen sind die Bohrungsabstände verschieden.
Zwischen 12 und 60 mm ist die Auswahl im Sortiment am dichtesten, weil dort die meisten Lagerstellen liegen. Oberhalb von 90 mm wird das Programm dünner und läuft über die Reihe 300 bis 140 mm aus. Soll die Welle statt über Gewindestifte über einen Exzenterring geklemmt werden, führt der Weg zur UE-Serie.

Zollwellen am Zahlenzusatz erkennen

Hinter der Baugröße steht bei einigen Einheiten eine zweite Zahl, etwa UCP 205-16 oder UCP 209-28. Diese Zahl gibt den Wellendurchmesser in Sechzehntel Zoll an. Aus der 16 werden also 16/16 Zoll, das sind genau 25,4 mm.
ZusatzZollWelle in mm
-81/2"12,7
-105/8"15,875
-161"25,4
-201 1/4"31,75
-241 1/2"38,1
-281 3/4"44,45
Diese Ausführungen sind kein Sonderfall, sondern der Regelweg für Maschinen aus dem angelsächsischen Raum und für Landtechnik. Wichtig ist der Blick auf beide Zahlen: Das Gehäuse folgt der Baugröße, die Bohrung dem Zusatz. Eine UCP 207-20 hat also das Anschlussbild einer 207er Einheit, aber eine Welle von 31,75 mm statt 35 mm. Fehlt der Zusatz, ist die Bohrung metrisch. Wer unsicher ist, misst die Welle mit dem Messschieber und vergleicht: 31,75 statt glatte 32 mm ist das eindeutige Zeichen für eine Zollwelle. Einen zweiten Weg zu zölligen Lagerstellen bietet die S-Serie, die Zollmaße als Bruch in der Typenbezeichnung führt.

Was hinter UCPA, UCPE und UCPX steckt

Neben den 119 Einheiten der Grundreihe UCP führt HUG mehrere Nebenreihen, die sich am angehängten Buchstaben erkennen lassen: UCPA mit 21 Einheiten, UCPE mit 14, UCPAE mit 10, UCPX mit 8, UCPLE mit 7, UCPG mit 6 und UCPH mit 4. Diese Buchstaben sind herstellerspezifisch und lassen sich nicht wie die Grundbezeichnung von Marke zu Marke übersetzen. Sie beschreiben abweichende Gehäusehöhen, Fußformen, Dichtungspakete oder Lagereinsätze. Zwei Einheiten mit gleicher Baugrößenzahl, aber verschiedenen Buchstaben, passen deshalb nicht zwingend an dieselbe Stelle. Für die Praxis folgt daraus eine klare Regel: Beim Nachbestellen gehört die vollständige Bezeichnung vom Altteil auf die Bestellung. Ist das Typenschild unleserlich, führen drei gemessene Maße zum Ziel – Wellendurchmesser, Lochabstand der Befestigungsbohrungen und die Höhe der Wellenmitte über der Aufstandsfläche. Mit diesen drei Werten lässt sich die Einheit eindeutig zuordnen, und unsere technische Beratung übernimmt den Abgleich. Nachgeschmiert wird über den Schmiernippel am Gehäuse mit einem Wälzlagerfett; das Fett gelangt über eine Nut an den Lageraußenring. Wer stattdessen Gehäuse und Lager getrennt wählen möchte, findet die Lagerböcke ohne Lager bei den Stehlager-Gehäusen.

FAQ zur UCP-Serie

  • Wofür steht UCP? UC bezeichnet das Spannlager mit kugeligem Außenring und zwei Gewindestiften im verbreiterten Innenring, P steht für Pillow Block, also das Stehlagergehäuse mit Fuß. Beides ist in der offenen japanischen Norm JIS B 1559 festgelegt, weshalb die Einheiten verschiedener Hersteller in den Hauptmaßen zusammenpassen.
  • Welche Welle passt zu UCP 205? 25 mm. Die Baugrößenzahl folgt der Lagergröße: 201 steht für 12 mm, 204 für 20 mm, 205 für 25 mm, 206 für 30 mm, 208 für 40 mm und 210 für 50 mm. Steht hinter der Baugröße eine zweite Zahl, ist die Bohrung zöllig und diese Zahl gibt den Durchmesser in Sechzehntel Zoll an.
  • Was bedeutet die zweite Zahl wie bei UCP 207-20? Sie nennt den Wellendurchmesser in Sechzehntel Zoll. Aus -20 werden 20/16 Zoll, also 31,75 mm. Das Gehäuse entspricht dabei weiterhin der Baugröße 207, nur die Lagerbohrung ist zöllig ausgeführt. Solche Einheiten sitzen typischerweise in Landtechnik und in Maschinen angelsächsischer Herkunft.
  • Was unterscheidet UCP 210 von UCP 310? Beide passen auf eine 50-mm-Welle, aber die Reihe 300 ist die schwerere Ausführung. Lager und Gehäuse bauen größer, am Fuß des Lagersitzes sitzen Verstärkungsrippen, und die Tragfähigkeit liegt höher. Das Lochbild unterscheidet sich, ein Tausch zwischen den Reihen erfordert also eine neue Bohrung in der Anschlusskonstruktion.
  • Sind UCP-Einheiten verschiedener Hersteller austauschbar? In Hauptmaßen und Anschlussbild ja, weil die JIS-Norm offen ist. Unterschiede bleiben bei Toleranzen, Dichtungsgüte, Fettfüllung und den herstellereigenen Zusätzen. Für den reinen Ersatzfall an einer Standardlagerstelle genügt die Grundbezeichnung; bei hohen Drehzahlen oder rauer Umgebung lohnt der Abgleich der Ausführung.
  • Wie wird das Lager auf der Welle festgesetzt? Über zwei Gewindestifte im überstehenden Innenring, die um 120 Grad versetzt sitzen und direkt auf die Welle klemmen. Diese Befestigung hält in beiden Drehrichtungen gleich gut und ist schnell montiert. Sie hinterlässt allerdings einen Abdruck auf der Welle, was bei mehrfachem Wechsel an derselben Stelle stört.
  • Welche Axialkraft hält eine UCP-Einheit aus? Bei Befestigung über Gewindestifte nehmen die Lager Axialkräfte bis etwa 20 Prozent der dynamischen Tragzahl auf. Für Lagerstellen mit höherer Axiallast ist die Spannhülsenbefestigung die belastbarere Wahl, weil sich dort die Klemmkraft über das Anzugsmoment der Hülsenmutter einstellen lässt.

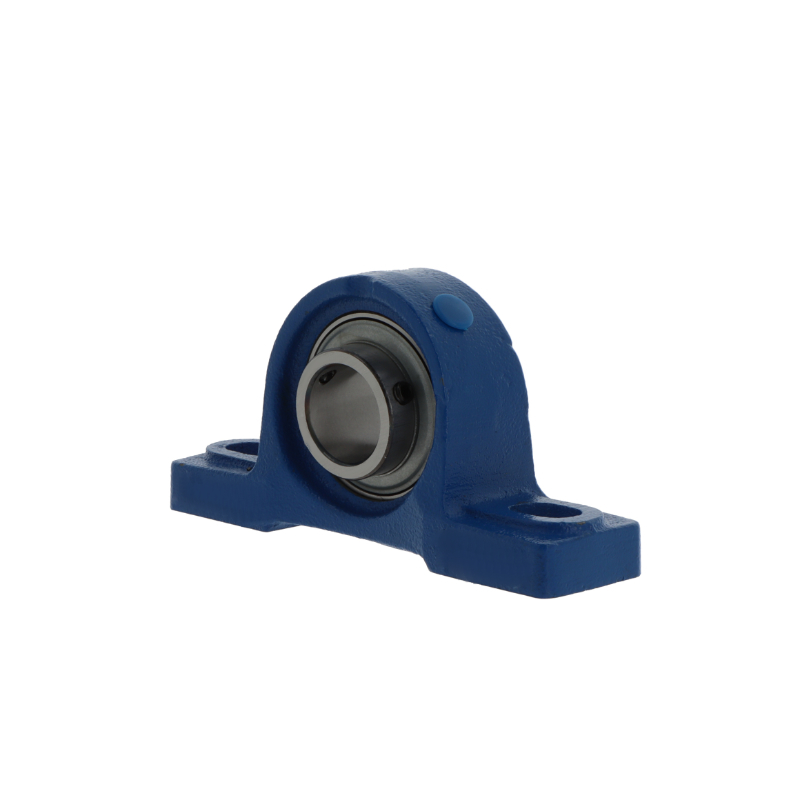

  • Was bedeutet der Zusatz D1? Er kennzeichnet die Nut mit Schmiernippel im Lageraußenring, über die nachgeschmiert wird. Der Zusatz stammt aus dem Bezeichnungssystem eines einzelnen Herstellers und findet sich nicht bei allen Marken. Beim Nachbestellen eines identischen Teils gehört er mit auf die Bestellung.
  • Wie oft muss nachgeschmiert werden? Das hängt von Drehzahl, Last und Umgebung ab. In trockener Umgebung und bei mäßiger Drehzahl reicht die Werksfettung lange; bei Staub, Feuchtigkeit oder Waschwasser lieber häufiger und in kleineren Mengen nachfetten, damit austretendes Fett den Dichtspalt spült und Schmutz nach außen drückt.

UCP-Einheiten bei HUG

Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der UCP-Serie liegen 199 Stehlager-Gehäuseeinheiten ab Lager – 83 von SNR, 38 von NSK, 33 von NTN, 19 von FAG, 16 von ZEN und 10 aus der HUG-Eigenmarke, für Wellen von 12 bis 140 mm. Passend dazu:
  • UE-Serie – dieselbe Bauform mit Exzenterring statt Gewindestiften.
  • UK-Serie – für glatte Wellen ohne Absatz, Befestigung über Spannhülse.
  • Stehlager-Gehäuse – der Lagerbock ohne Lager, wenn die Lagerwahl offen bleiben soll.
  • Wälzlager-Zubehör – Spannhülsen, Festringe und Schutzkappen als Ergänzung zur Einheit.
Was HUG ausmacht: sechs Marken in einer Norm aus einer Hand, dazu technische Beratung, wenn aus einer unleserlichen Altbezeichnung der passende aktuelle Typ ermittelt werden muss. Geht die Bestellung werktags bis 16 Uhr ein, verlässt das Paket noch am selben Tag unser Haus.
