Drehriegel
Eine Vierteldrehung, und die Zunge hinter dem Blech greift: Der Drehriegel ist der Klassiker unter den Verschlüssen für Klappen, Türen und Verkleidungen – im Handwerk auch Vorreiber genannt. HUG Technik führt 16 Drehriegel, Zungen und Steckschlüssel von KIPP ab Lager, in kurzer und langer Ausführung.
Zu Ihrem Experten für Drehriegel
Andreas Selwitschka
Technische Infos
16 Artikel gefunden
Produktanzeige:

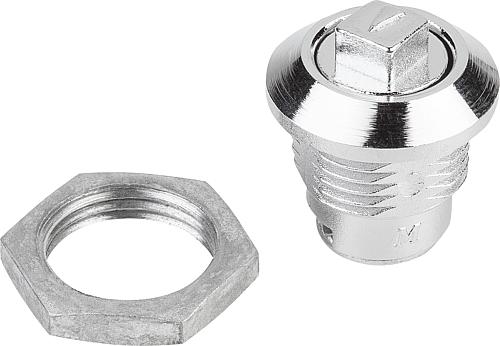

Drehriegel kleine Ausführung Zink - K0518
Ab
1,92 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt, bei Knebelausführung schwarz pulverbeschichtet. Zunge verzinkt. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 Betätigung: Schlitz

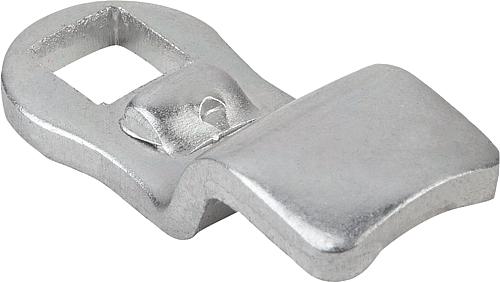

Zunge für Drehriegel klein, Stahl - K0519
Ab
0,41 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt, bei Knebelausführung schwarz pulverbeschichtet. Zunge verzinkt. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 A: 19,5 L: 25

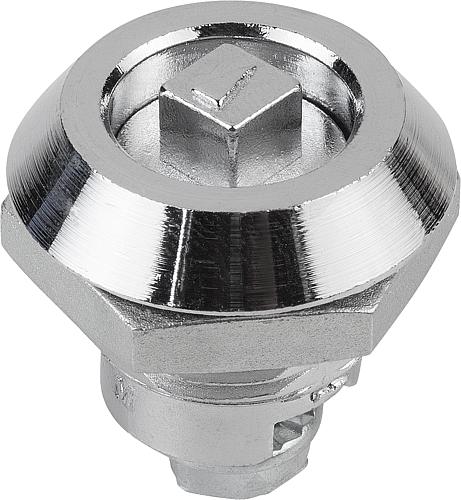

Drehriegel mit federgelagerter Zunge - K0522
Ab
2,24 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Gehäuse, Betätigung und Mutter Zinkdruckguss oder Kunststoff PA6 GFR 30. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse, Betätigung und Mutter verchromt oder schwarz. Zunge verzinkt. Drehriegel mit federgelagerter Zunge, rechts oder links einsetzbar, Schließweg von 90° Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Vibrationssicher (außer Kunststoffausführung), eine Rastung verhindert ein selbständiges Öffnen. Wasser- und staubgeschützt gemäß IP65. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 Betätigung: Schlitz Ausführung : Zinkdruckguss

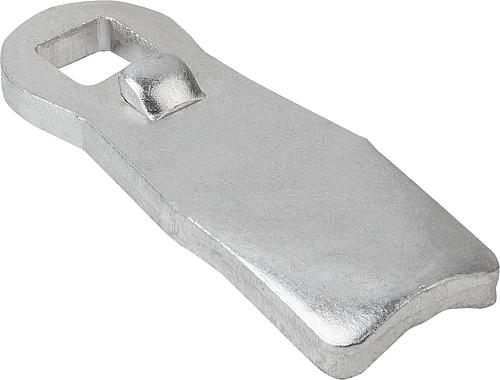

Zunge für Drehriegel, Stahl - K0523
Ab
0,55 €*
Abonnement
15 Varianten verfügbar
Werkstoff: Gehäuse und Mutter Zinkdruckguss. Knebel Kunststoff PA6 GF 30. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Mutter verchromt. Knebel schwarz. Zunge verzinkt. Hinweis: Drehriegel mit Knebelbetätigung. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Die abschließbaren Drehriegel werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden (Euro Schlüssel 5333). Zunge in der gewünschten Ausführung bitte separat bestellen. A: 40,5 L: 45

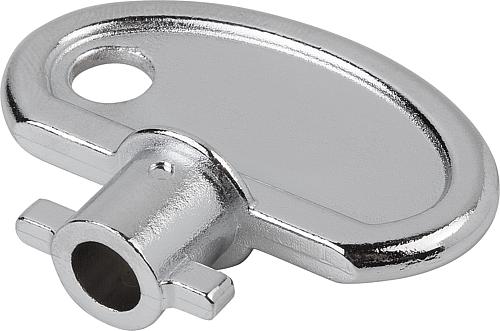

Steckschlüssel für K0524 - K0524.9
Ab
0,70 €*
Abonnement
Werkstoff: Gehäuse, Betätigung, Mutter und Schlüssel Zinkdruckguss. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt oder schwarz pulverbeschichtet. Zunge verzinkt. Schlüssel verchromt. Hinweis: Sicherheits-Drehriegel mit federgelagerter Zunge. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Schlüssel bitte separat bestellen. Der Schlüssel kann nur in geschlossener Stellung abgezogen werden. Bei offenem Schloss fungiert der Schlüssel als Knebel. Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar. Ausführung : Schlüssel Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

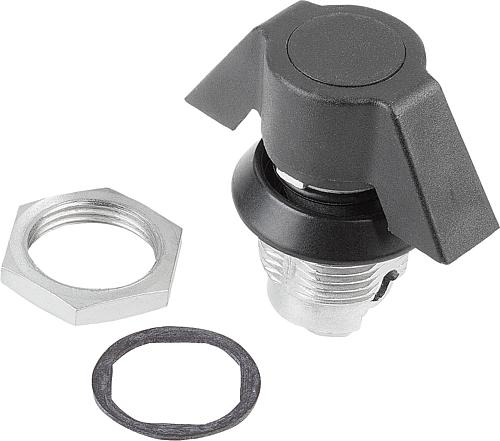

Drehriegel mit Knebelbetätigung Zink, abschließbar - K0525
Ab
3,88 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse und Mutter Zinkdruckguss. Knebel Kunststoff PA6 GF 30. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Mutter verchromt. Knebel schwarz. Zunge verzinkt. Hinweis: Drehriegel mit Knebelbetätigung. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Die abschließbaren Drehriegel werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden (Euro Schlüssel 5333). Zunge in der gewünschten Ausführung bitte separat bestellen. Betätigung: Knebel abschließbar

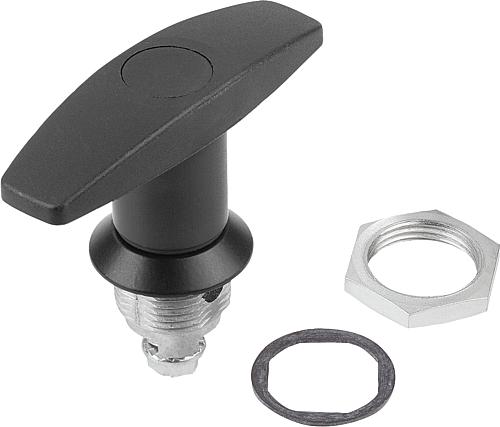

Drehriegel Zink T-Griff - K0526
Ab
5,17 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse und Mutter Zinkdruckguss. T-Griff Kunststoff PA6 GF 30. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Mutter verchromt. T-Griff schwarz. Zunge verzinkt. Hinweis: Drehriegel mit T-Griff. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Die abschließbaren Drehriegel werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden (Euro Schlüssel 5333). Zunge in der gewünschten Ausführung bitte separat bestellen. Betätigung: T-Griff

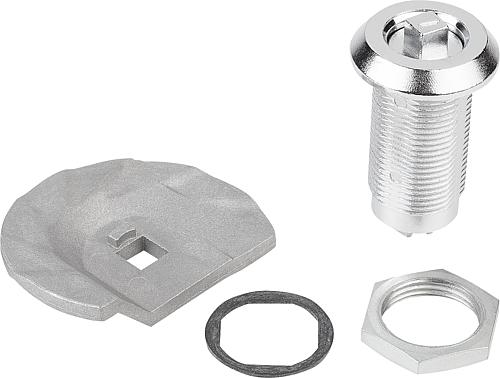

Drehriegel mit Stufenzunge Zink - K0527
Ab
6,20 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Gehäuse, Betätigung, Mutter und Zunge Zinkdruckguss. Flachdichtung Gummi. Ausführung: Gehäuse, Betätigung, Mutter und Zunge verchromt. Hinweis: Drehriegel mit Stufenzunge werden vorwiegend bei Türen und Gehäusen eingesetzt, die einen höheren Anpressdruck der Dichtung verlangen. Rechts oder links einsetzbar. Durch Rechtsdrehen der Betätigung kann der Anzugsweg stufenweise bis zu 9,5 mm bei einem maximalen Drehwinkel von 270° erhöht werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Zubehör: Steckschlüssel K0535 Betätigung: Doppelbart 3 mm S max.: 50 A: 60 -9,5 L: 60

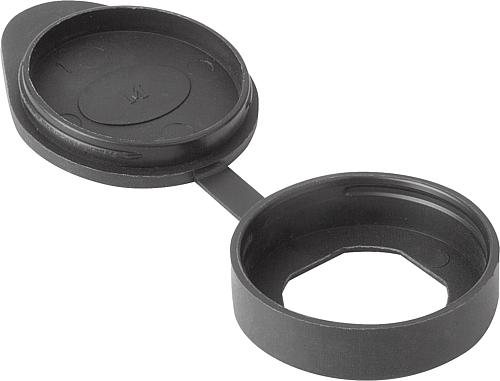

Kappe Thermoplast - K0533.202230
Ab
0,74 €*
Abonnement
Werkstoff: Kunststoff Thermoplast (PU). Ausführung: schwarz. Hinweis: Staubkappe für Drehriegel mit einem Kopfdurchmesser bis max. 32 mm. Sie bietet einen erhöhten Staub- und Feuchtigkeitsschutz. Bei dem Einsatz der Staubkappe verringert sich das Maß „A“ des Drehriegels um 1 mm. Gewicht ca. kg : 0,005 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

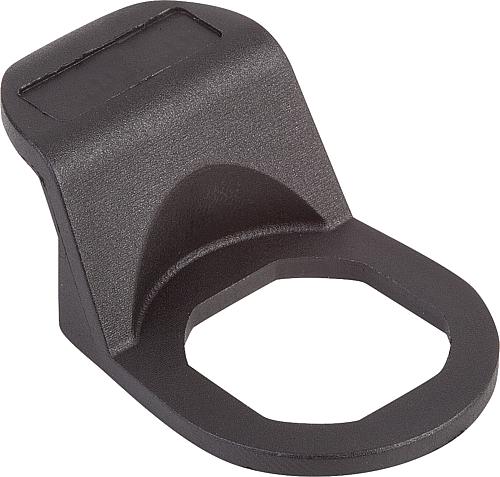

Öffnungsgriff Thermoplast - K0534.202230
Ab
0,32 €*
Abonnement
Werkstoff: Kunststoff Thermoplast (PA). Ausführung: schwarz. Hinweis: Praktischer Öffnungsgriff für Drehriegel mit einem Kopfdurchmesser bis max. 30 mm. Bei dem Einsatz des Öffnungsgriffs verringert sich das Maß „A“ des Drehriegels um 2,5 mm. Gewicht ca. kg : 0,003 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

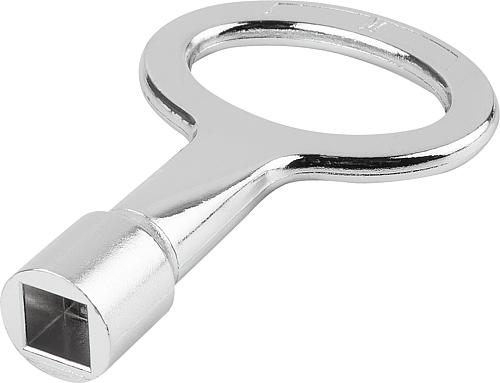

Steckschlüssel für Drehriegel, Zink - K0535
Ab
0,87 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Zinkdruckguss. Ausführung: verchromt. Hinweis: Steckschlüssel zum Betätigen der Drehriegel. D: 5 Ausführung : Doppelbart 5 mm

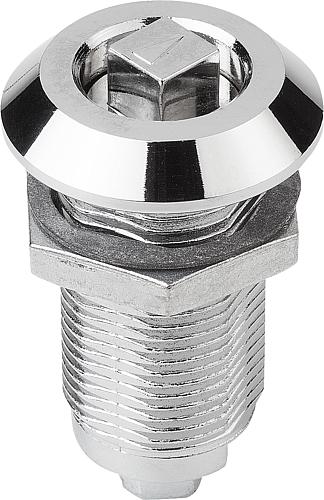

Drehriegel lange Ausführung, Zink verchromt - K1113
Ab
7,55 €*
Abonnement
9 Varianten verfügbar
Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Ausführung: Gehäuse und Betätigung verchromt. Hinweis: Schutzart IP65. Diese wird durch einen zusätzlichen O-Ring unter der Betätigung und einer auf das Gehäuse aufgebrachten Flachdichtung erreicht. Der Drehriegel kann vormontiert eingebaut werden. Zeichnungshinweis: Betätigung: a) Vierkant 8 mm b) Schlitz c) Doppelbart 3 mm H: 40 S: 18 SW: 27 RoHS: false Farbe Grundkörper: verchromt K1113.18401
Inhalt im Überblick
So funktioniert ein Drehriegel
Der Drehriegel besteht aus drei Teilen: dem Gehäuse in der Klappe, der Zunge dahinter und der Betätigung vorn. Eine Vierteldrehung schwenkt die Zunge hinter den Rahmen und zieht die Klappe an.
Das Prinzip ist seit über hundert Jahren unverändert, weil es funktioniert. Der Riegelkörper sitzt in einer Bohrung oder einem Ausschnitt der Klappe und wird von hinten mit einer Mutter verspannt. Auf dem hinteren Ende sitzt die Zunge – ein flaches, gebogenes Blech. Wird die Betätigung um 90 Grad gedreht, schwenkt die Zunge hinter den Rahmen und zieht die Klappe durch ihre Kröpfung leicht an. Genau diese Kröpfung macht den Unterschied zwischen einer klappernden und einer sitzenden Verkleidung. Eine gerade Zunge legt nur an, eine gekröpfte zieht beim Schließen nach. Wer eine Klappe hat, die trotz geschlossenem Riegel vibriert, hat fast immer die falsche Zungenform verbaut – oder ein zu großes Spaltmaß.Drehriegel, Vorreiber, Vierteldrehverschluss – die Begriffe
Vorreiber ist die handwerkliche Bezeichnung für dasselbe Bauteil. Der Vierteldrehverschluss ist eine eigene Bauart mit unverlierbarem Betätiger, der Kompressions-Drehriegel zieht zusätzlich gegen eine Dichtung.
Die Begriffe werden im Alltag durcheinandergeworfen, meinen aber unterschiedlich viel:- Drehriegel / Vorreiber: das Grundbauteil mit Zunge, wie auf dieser Seite. „Vorreiber" ist der ältere, im Fenster- und Möbelbau gebräuchliche Name.
- Drehriegelverschluss: meint meist dasselbe, betont aber die Verschlussfunktion im Ganzen – Riegel plus Zunge plus Gegenstück.
- Vierteldrehverschluss: eine eigene Bauart, bei der der Betätiger unverlierbar in der Klappe bleibt und der Schließvorgang exakt auf 90 Grad begrenzt ist. Sie führt HUG als Vierteldrehverschlüsse.
- Kompressions-Drehriegel: zieht die Klappe beim Schließen zusätzlich gegen eine Dichtung – nötig bei Staub-, Spritzwasser- oder Schallschutz. Dafür gibt es die Kompressions-Drehriegel.
Die Zunge bestimmt das Maß
Nicht der Riegel, sondern die Zunge muss zur Blechstärke passen. Ihre Länge und Kröpfung bestimmen, wie weit sie hinter den Rahmen greift und wie fest die Klappe anliegt.
Beim Zusammenstellen wird häufig zuerst der Riegel gewählt und die Zunge nebenbei mitbestellt. Sinnvoll ist die umgekehrte Reihenfolge: Erst wird gemessen, wie tief die Zunge hinter den Rahmen greifen muss, dann ergibt sich die Zungenform, und erst danach der passende Riegelkörper mit der nötigen Klemmlänge. Zwei Maße sind dabei entscheidend. Die Klemmlänge des Riegels muss zur Wandstärke der Klappe passen – ist sie zu groß, lässt sich die Mutter nicht mehr verspannen; ist sie zu klein, sitzt der Riegel nicht fest. Und der Überstand der Zunge muss den Rahmen sicher hintergreifen, ohne beim Schwenken irgendwo anzuschlagen. HUG führt die Zungen einzeln, sodass sich Riegel und Zunge frei kombinieren lassen.Betätigung und Steckschlüssel
Drehriegel werden per Knebel von Hand oder per Steckschlüssel bedient. Der Schlüssel ist kein Diebstahlschutz, sondern verhindert das versehentliche Öffnen durch Unbefugte.
Die Betätigung von Hand über einen Knebel eignet sich, wo die Klappe häufig geöffnet wird und der Zugang ohnehin frei ist – etwa an Wartungsklappen im Innenbereich. KIPP führt hierfür unter anderem eine Ausführung mit Freilauf und Knebel, bei der sich der Knebel im geschlossenen Zustand mitdrehen lässt, ohne den Riegel zu betätigen. Die zweite Gruppe wird über einen Steckschlüssel bedient. Gängig sind Vierkant, Dreikant, Doppelbart und Zweikant. Der Steckschlüssel ist bewusst kein Sicherheitsmerkmal: Wer den passenden Schlüssel hat, öffnet die Klappe. Er verhindert, dass Ungeübte oder Vorbeigehende eine Verkleidung öffnen – mehr nicht. HUG führt die passenden Steckschlüssel in Zink und in blau passivierter Ausführung für den Hygienebereich mit. Ein Hinweis aus der Praxis: Steckschlüssel gehen verloren. Wer eine Anlage mit vielen Drehriegeln ausstattet, sollte von Anfang an auf eine einheitliche Schlüsselform gehen und zwei Ersatzschlüssel ins Werkzeug legen.Materialien und Einsatzorte
Zinkdruckguss verchromt ist der Standard im Innenbereich. Edelstahl gehört an Außenanlagen und in Nassbereiche, Thermoplast dorthin, wo es leicht und isolierend sein soll.
Der verchromte Zinkdruckguss deckt den größten Teil der Anwendungen ab: Er ist maßhaltig, ausreichend korrosionsbeständig für trockene Innenräume und günstig. An Außenanlagen, in Waschhallen oder in der Lebensmittelverarbeitung reicht das nicht – dort setzt Zink früher oder später an, und die Betätigung wird schwergängig. Für solche Einsatzorte führt HUG die Drehriegel aus Edelstahl sowie eine eigene Reihe für den Hygienebereich. Thermoplastische Ausführungen und Kappen kommen zum Einsatz, wo Gewicht, elektrische Isolierung oder Optik zählen. Sie vertragen weniger Betätigungskraft als Metallriegel und sollten nicht dort sitzen, wo mit Werkzeug nachgeholfen wird.Einbau in Blech und Tür
Der Riegel sitzt in einer Bohrung oder einem Ausschnitt und wird von hinten verspannt. Eine Verdrehsicherung verhindert, dass sich das Gehäuse beim Betätigen mitdreht.
Der häufigste Montagefehler ist eine zu große Bohrung. Sitzt der Riegelkörper mit Spiel, arbeitet er sich bei jeder Betätigung weiter frei, bis die Klappe klappert und die Zunge nicht mehr sauber greift. Die Bohrung sollte deshalb dem Maß im Datenblatt entsprechen und nicht großzügig aufgerieben werden. Viele Bauformen haben eine abgeflachte Seite oder eine Nase, die in einen entsprechend geformten Ausschnitt greift und das Mitdrehen verhindert. Wo mit einer runden Bohrung gearbeitet wird, übernimmt diese Aufgabe die Gegenmutter allein – dann gehört sie fest angezogen und bei Vibrationsbelastung gesichert. Für Klappen, die zusätzlich in geöffneter Stellung gehalten werden sollen, führt HUG die Anschlagriegel.FAQ zu Drehriegeln
- Was ist ein Vorreiber? Vorreiber ist die ältere, im Fenster-, Möbel- und Fahrzeugbau gebräuchliche Bezeichnung für den Drehriegel. Gemeint ist dasselbe Bauteil: ein drehbarer Riegel, dessen Zunge sich mit einer Vierteldrehung hinter den Rahmen legt und die Klappe hält. Wer nach Vorreiber sucht, meint in aller Regel einen Drehriegel.
- Was ist der Unterschied zwischen Drehriegel und Vierteldrehverschluss? Der Drehriegel ist das Grundbauteil mit separater Zunge. Beim Vierteldrehverschluss bleibt der Betätiger unverlierbar in der Klappe, und der Schließweg ist konstruktiv auf 90 Grad begrenzt. Der Vierteldrehverschluss ist dadurch bedienfreundlicher, der Drehriegel flexibler in der Zungenwahl.
- Woran erkenne ich, welchen Drehriegel ich nachbestellen muss? An drei Maßen: der Wandstärke der Klappe, dem Betätigungsprofil vorn – Knebel, Vierkant, Dreikant, Doppelbart – und der Zungenform hinten. Am zuverlässigsten ist es, den ausgebauten Riegel mit dem Messschieber aufzunehmen und die KIPP-Katalognummer vom Bauteil abzulesen, falls sie noch lesbar ist.
- Welche Zunge passt zu meiner Klappe? Die Zunge muss den Rahmen sicher hintergreifen, ohne beim Schwenken anzuschlagen. Zuerst wird der nötige Überstand gemessen, daraus ergibt sich die Zungenform, und erst danach der Riegelkörper mit der passenden Klemmlänge. HUG führt die Zungen einzeln, sodass sich beides frei kombinieren lässt.
- Die Klappe klappert trotz geschlossenem Riegel – was tun? Meist ist die Zunge nicht gekröpft oder das Spaltmaß zu groß. Eine gerade Zunge legt nur an, eine gekröpfte zieht die Klappe beim Schließen nach. Ein Wechsel auf eine gekröpfte Zunge löst das Problem in den meisten Fällen ohne weitere Änderung an der Klappe.
- Ist ein Drehriegel abschließbar? Der einfache Drehriegel nicht – er sichert gegen unbeabsichtigtes Öffnen, nicht gegen Zugriff. Auch ein Steckschlüssel ist kein Diebstahlschutz, sondern hält nur Ungeübte ab. Wo abgeschlossen werden muss, sind abschließbare Drehriegel mit Zylinder- oder Vorhängeschloss-Aufnahme die richtige Wahl.
- Welches Material für den Außenbereich? Edelstahl. Verchromter Zinkdruckguss ist für trockene Innenräume ausgelegt und setzt im Freien, in Waschhallen oder bei Salzbelastung mit der Zeit an – die Betätigung wird schwergängig, im Extremfall dreht der Riegel gar nicht mehr. Für Nassbereiche und Lebensmittelverarbeitung gibt es zusätzlich eigene Hygiene-Ausführungen.
- Wie groß muss die Bohrung sein? Genau nach Datenblatt. Eine zu große Bohrung ist der häufigste Montagefehler: Der Riegelkörper arbeitet sich bei jeder Betätigung weiter frei, bis die Klappe klappert und die Zunge nicht mehr sauber greift. Aufreiben auf ein bequemes Maß rächt sich nach wenigen hundert Zyklen.
- Wie pflege ich Drehriegel? In aller Regel gar nicht – die Bauform ist wartungsfrei. Wird die Betätigung schwergängig, hilft ein Tropfen Feinöl an der Achse. Bei Riegeln im Freien lohnt es sich, einmal im Jahr die Gegenmutter auf festen Sitz zu prüfen, weil Vibration und Temperaturwechsel sie über die Zeit lösen können.
Drehriegel bei HUG – 16 KIPP-Artikel ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Bei den Drehriegeln kommt das Programm von KIPP: Riegelkörper in kurzer und langer Ausführung, die passenden Zungen einzeln, Kappen aus Thermoplast und Steckschlüssel in mehreren Profilen – auch in blau passivierter Ausführung für den Hygienebereich. Passend dazu ergänzen diese Bereiche das Verschluss-Programm:- Drehriegel abschließbar – wenn die Klappe gegen Zugriff gesichert werden muss
- Kompressions-Drehriegel – wenn gegen eine Dichtung gezogen wird, etwa bei Staub- und Spritzwasserschutz
- Drehspannriegel – wenn werkzeuglos gespannt statt nur geriegelt werden soll
- Drehriegel Edelstahl – für Außenanlagen, Nassbereiche und Salzbelastung
- KIPP-Markenwelt – das komplette Bedienteile- und Verschluss-Programm
