Sperrriegel glatte Ausführung, D=12, D1=20, Form:F mit Hülse, glatt und Kappe, Edelstahl blank - K1671.1091220
Sperrriegel glatte Ausführung, D=12, D1=20, Form:F mit Hülse, glatt und Kappe, Edelstahl blank - K1671.1091220
Produktnummer:
7763516
Sperrriegel glatte Ausführung, D=12, D1=20, Form:F mit Hülse, glatt und Kappe, Edelstahl blank - K1671.1091220
EAN-Nr.:
4059245576678
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
22,88 €*
23,84 €*
(4.03% gespart)
|
| Bis 24 |
21,45 €*
23,84 €*
(10.03% gespart)
|
| Bis 49 |
20,74 €*
23,84 €*
(13% gespart)
|
| Bis 99 |
20,02 €*
23,84 €*
(16.02% gespart)
|
| Ab 100 |
18,59 €*
23,84 €*
(22.02% gespart)
|
Produktinformationen "Sperrriegel glatte Ausführung, D=12, D1=20, Form:F mit Hülse, glatt und Kappe, Edelstahl blank - K1671.1091220"
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Werkstoff:
Riegel 1.4308.
Hülse 1.4301.
Arretierstift 1.4305.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Hülse und Riegel blank.
Arretierstift geschliffen und blank.
Druckfeder blank.
Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL7021
- reinorange RAL 2004
- rapsgelb RAL 1021
- verkehrsrot RAL 3020
- signalgrün RAL 6032
- verkehrsblau RAL 5017
- lichtgrau RAL 7035
Hinweis:
Wird der Sperrriegel angeschweißt sollte die Hülse geheftet werden, damit die Feder aufgrund hoher Temperaturen nicht thermisch geschädigt wird.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Glatte Hülse, Verbindungsmöglichkeit über Passhülse.
Sonderausführungen auf Anfrage.
Zubehör:
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Werkstoff:
Riegel 1.4308.
Hülse 1.4301.
Arretierstift 1.4305.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Hülse und Riegel blank.
Arretierstift geschliffen und blank.
Druckfeder blank.
Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL7021
- reinorange RAL 2004
- rapsgelb RAL 1021
- verkehrsrot RAL 3020
- signalgrün RAL 6032
- verkehrsblau RAL 5017
- lichtgrau RAL 7035
Hinweis:
Wird der Sperrriegel angeschweißt sollte die Hülse geheftet werden, damit die Feder aufgrund hoher Temperaturen nicht thermisch geschädigt wird.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Glatte Hülse, Verbindungsmöglichkeit über Passhülse.
Sonderausführungen auf Anfrage.
Zubehör:
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

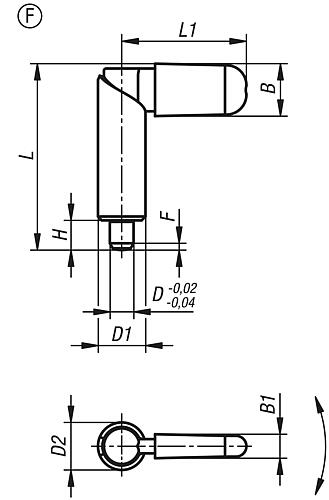

Eigenschaften
| B1: | 8,5 |
|---|---|
| L1=Grifflänge: | 51,3 |
| L: | 72,3 |
| Form: | F |
| B: | 20,5 |
| Material Komponente: | Polypropylen |
| D1: | 20 |
| Farbe Komponente: | schwarzgrau |
| Ausführung 1: | glatte Ausführung |
| H: | 12 |
| D=Arretierstiftdurchmesser: | 12 |
| Material Grundkörper: | Edelstahl |
| Oberfläche Grundkörper: | blank |
| RoHS: | konform |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 60 |
| F x 30°: | 3 |
| Form-Typ: | mit Hülse, glatt und Kappe |
