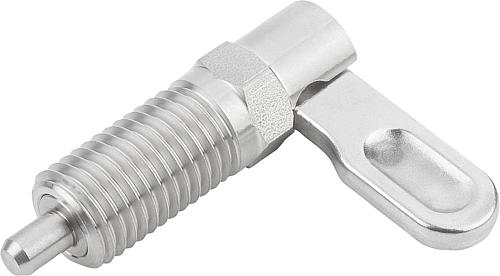

Sperrriegel mit Anschlag M10, Form: A Edelstahl, rechts, D=6 - K1285.2040610
Sperrriegel mit Anschlag M10, Form: A Edelstahl, rechts, D=6 - K1285.2040610
Produktnummer:
7299879
Sperrriegel mit Anschlag M10, Form: A Edelstahl, rechts, D=6 - K1285.2040610
EAN-Nr.:
4059245318766
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
18,07 €*
18,83 €*
(4.04% gespart)
|
| Bis 24 |
16,94 €*
18,83 €*
(10.04% gespart)
|
| Bis 49 |
16,38 €*
18,83 €*
(13.01% gespart)
|
| Bis 99 |
15,81 €*
18,83 €*
(16.04% gespart)
|
| Ab 100 |
14,68 €*
18,83 €*
(22.04% gespart)
|
Produktinformationen "Sperrriegel mit Anschlag M10, Form: A Edelstahl, rechts, D=6 - K1285.2040610"
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert.
Zeichnungshinweis:
1) Anschlag links
2) Anschlag rechts
B: 9
B1: 3
D: 6
D1: M10
D2: 10
H: 6
L: 38
L1: 25
L3: 15
SW1: 10
RoHS: ja
F x 30°: 1,8
Form: A
Ausführung: mit Anschlag
Ausprägung: rechts
Federkraft Ende F2 ca. N: 14
Federkraft Anfang F1 ca. N: 8
K1285.2040610
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert.
Zeichnungshinweis:
1) Anschlag links
2) Anschlag rechts
B: 9
B1: 3
D: 6
D1: M10
D2: 10
H: 6
L: 38
L1: 25
L3: 15
SW1: 10
RoHS: ja
F x 30°: 1,8
Form: A
Ausführung: mit Anschlag
Ausprägung: rechts
Federkraft Ende F2 ca. N: 14
Federkraft Anfang F1 ca. N: 8
K1285.2040610
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 3 |
|---|---|
| SW1: | 10 |
| L1=Grifflänge: | 25 |
| L: | 38 |
| Ausführung 1: | mit Anschlag |
| Form: | A |
| Material Grundkörper: | Edelstahl |
| Ausführung 2: | rechts |
| B: | 9 |
| D2: | 10 |
| H: | 6 |
| D=Arretierstiftdurchmesser: | 6 |
| L3: | 15 |
| D1=Gewinde: | M10 |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 14 |
| F x 30°: | 1,8 |
| Kontermutter: | ohne Kontermutter |
| Form-Typ: | Griff unbeschichtet, ohne Mutter |
