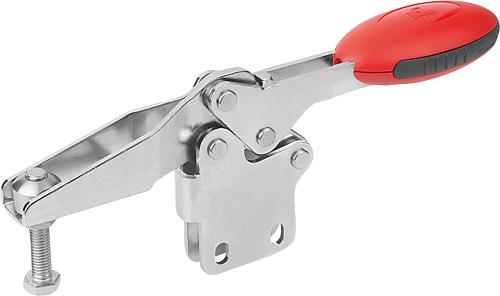

Schnellspanner Standard, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0661.106003
Schnellspanner Standard, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0661.106003
Produktnummer:
7293016
Schnellspanner Standard, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0661.106003
EAN-Nr.:
4059245432868
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
43,18 €*
44,07 €*
(2.02% gespart)
|
| Bis 24 |
40,72 €*
44,07 €*
(7.6% gespart)
|
| Bis 49 |
39,48 €*
44,07 €*
(10.42% gespart)
|
| Bis 99 |
38,56 €*
44,07 €*
(12.5% gespart)
|
| Ab 100 |
37,02 €*
44,07 €*
(16% gespart)
|
Produktinformationen "Schnellspanner Standard, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0661.106003"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0384
K0390
K0392
K0667
A: 26
A1: 39
A2: 6,5
A4: 2,5
B: 14,1
B1: 9,1
B2: 17,5
B3: 12,5
B6: 43,5
C: 36,9
C2: 8
D: 5,5
H: 75,2
H1: 71
L: 186,6
L1: 60,5
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: Standard
Einbaulage: horizontal
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1900
Spannkraft F3 N: 720
Spannkraft F4 N: 1200
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K0661.106003
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl.
Griffelement Polyamid.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0384
K0390
K0392
K0667
A: 26
A1: 39
A2: 6,5
A4: 2,5
B: 14,1
B1: 9,1
B2: 17,5
B3: 12,5
B6: 43,5
C: 36,9
C2: 8
D: 5,5
H: 75,2
H1: 71
L: 186,6
L1: 60,5
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: Standard
Einbaulage: horizontal
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1900
Spannkraft F3 N: 720
Spannkraft F4 N: 1200
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K0661.106003
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 9,1 |
|---|---|
| Material Grundkörper: | Edelstahl |
| A4: | 2,5 |
| Material Komponente: | Polyamid |
| A2: | 6,5 |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| Ausführung 1: | Standard |
| A: | 26 |
| Ausführung 2: | Fuß senkrecht |
| B2: | 17,5 |
| Oberfläche Grundkörper: | blank |
| A1: | 39 |
| C: | 36,9 |
| B: | 14,1 |
| D: | 5,5 |
| L: | 186,6 |
| H: | 75,2 |
| B3: | 12,5 |
| B6: | 43,5 |
| H1: | 71 |
| C2: | 8 |
| Grifftyp Schnellspanner: | horizontal |
| L1: | 60,5 |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1900 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 720 |
| Spannkraft F4 N: | 1200 |
| RoHS: | konform |
| Handkraft FH N: | 160 |
