Kugelsperrbolzen mit Drehbetätigung, D1=10, L2=27,5, Edelstahl blank, Komp: Edelstahl blank - K1064.11028
Kugelsperrbolzen mit Drehbetätigung, D1=10, L2=27,5, Edelstahl blank, Komp: Edelstahl blank - K1064.11028
Produktnummer:
7297521
Kugelsperrbolzen mit Drehbetätigung, D1=10, L2=27,5, Edelstahl blank, Komp: Edelstahl blank - K1064.11028
EAN-Nr.:
4059245490172
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
63,06 €*
63,70 €*
(1% gespart)
|
| Bis 24 |
62,43 €*
63,70 €*
(1.99% gespart)
|
| Bis 49 |
62,11 €*
63,70 €*
(2.5% gespart)
|
| Bis 99 |
61,79 €*
63,70 €*
(3% gespart)
|
| Ab 100 |
61,47 €*
63,70 €*
(3.5% gespart)
|
Produktinformationen "Kugelsperrbolzen mit Drehbetätigung, D1=10, L2=27,5, Edelstahl blank, Komp: Edelstahl blank - K1064.11028"
Werkstoff:
Gehäuse und Bolzen Edelstahl.
Drehknopf Thermoplast Edelstahl.
Kugel und Feder Edelstahl.
Ausführung:
Gehäuse blank.
Bolzen vergütet und vernickelt.
Drehknopf blank.
Kugel vergütet.
Hinweis:
Einbaumaße Form A für Plattenstärke 6 oder 12 mm.
Einbaumaße Form B für Plattenstärke bis 20 mm.
Inklusive Befestigungsschrauben M2 bzw. M3.
Achtung:
Die angegebenen Auszugskräfte gelten nur in Verbindung mit Aufnahmebuchsen K1065.
Zubehör:
Aufnahmebuchse K1065.
D: 18
D1: 10
D2: 34
D3: 34
D4: 28
D5: 18
D6: 35
D7: 6,5
D8: 3,4
H: 31
H1: 10
L2: 27,5
L5: 22
M: M3x4
T: 12
T1: 12-20
RoHS: ja
Ausführung: mit Drehbetätigung
Spannkraft N: 50
Scherkraft kN: 9
Auszugskraft F kN: 1,5
Temperaturbeständigkeit: ≤130 °C
K1064.11028
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gehäuse und Bolzen Edelstahl.
Drehknopf Thermoplast Edelstahl.
Kugel und Feder Edelstahl.
Ausführung:
Gehäuse blank.
Bolzen vergütet und vernickelt.
Drehknopf blank.
Kugel vergütet.
Hinweis:
Einbaumaße Form A für Plattenstärke 6 oder 12 mm.
Einbaumaße Form B für Plattenstärke bis 20 mm.
Inklusive Befestigungsschrauben M2 bzw. M3.
Achtung:
Die angegebenen Auszugskräfte gelten nur in Verbindung mit Aufnahmebuchsen K1065.
Zubehör:
Aufnahmebuchse K1065.
D: 18
D1: 10
D2: 34
D3: 34
D4: 28
D5: 18
D6: 35
D7: 6,5
D8: 3,4
H: 31
H1: 10
L2: 27,5
L5: 22
M: M3x4
T: 12
T1: 12-20
RoHS: ja
Ausführung: mit Drehbetätigung
Spannkraft N: 50
Scherkraft kN: 9
Auszugskraft F kN: 1,5
Temperaturbeständigkeit: ≤130 °C
K1064.11028
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D: | 18 |
|---|---|
| M: | M3x4 |
| D5: | 18 |
| Ausführung 1: | mit Drehbetätigung |
| L2: | 27,5 |
| Oberfläche Grundkörper: | blank |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Edelstahl |
| Ausführung 2: | Bolzen Edelstahl |
| D8: | 3,4 |
| Farbe Komponente: | blank |
| D2: | 34 |
| D3: | 34 |
| D4: | 28 |
| D6: | 35 |
| H: | 31 |
| H1: | 10 |
| T: | 12 |
| T1: | 12-20 |
| D7: | 6,5 |
| RoHS: | konform |
| D1=Bolzendurchmesser: | 10 |
| Spannkraft N: | 50 |
| Scherkraft kN: | 9 |
| Auszugskraft F kN: | 1,5 |
| Temperaturbeständigkeit: | ≤130 °C |
| L5: | 22 |
Anmelden

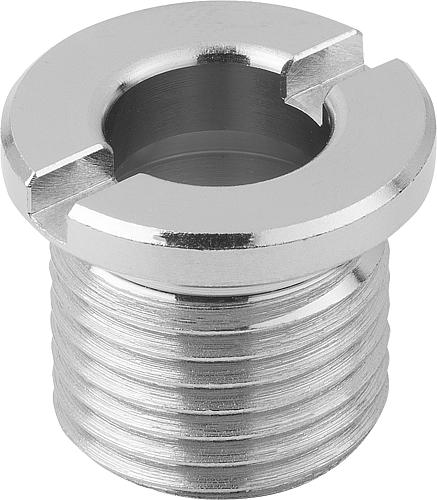

Aufnahmebuchsen für Kugelsperrbolzen - K1065
Ab
5,82 €*
4 Varianten verfügbar
Werkstoff: Stahl oder Edelstahl. Ausführung: Stahl vernickelt. Edelstahl blank. Bestellbeispiel: K1065.61 Hinweis: Einbaumaße Form A: Befestigung mit Mutter, Plattenstärke max. 10 mm. Einbaumaße Form B: Eingeschraubt, für Plattenstärke über 10 mm oder in Sackloch. Auf Anfrage: Passende Mutter und Einbauwerkzeug. D: 6 D1: 16 D2: 16 D3: 13 H: 15 M: M12x1,5 RoHS: ja K1065.6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

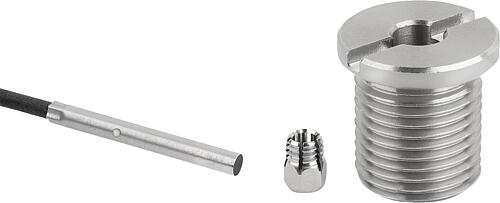

Aufnahmebuchsen für Zustandssensoren - K1843
Ab
103,62 €*
2 Varianten verfügbar
Aufnahmebuchsen bilden einen Aufnahmepunkt für Kugelsperrbolzen mit Drehbetätigung, in welchen diese sicher und genau verrasten können. Bei den Aufnahmebuchsen mit Zustandssensor befindet sich ein variabel einstellbarer Sensor an der Buchse. Dieser ermöglicht es, elektronisch abzufragen, ob der Kugelsperrbolzen mit Drehbetätigung verriegelt ist oder nicht. Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich der Kugelsperrbolzen befindet. Werkstoff: Aufnahmebuchse Edelstahl 1.4305. Sensor Edelstahl. Klemmmutter Messing. Ausführung: Aufnahmebuchse und Sensor blank. Klemmmutter vernickelt. Hinweis: Zustandssensor und Klemmmutter werden unmontiert geliefert. Maximales Anzugsmoment der Klemmmutter: 1,2 Nm. Anwendung: Aufnahmebuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich ein Kugelsperrbolzen oder Steckbolzen am gewünschten Ort befindet. Montage: Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert. Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben. Technische Daten: Induktiver Sensor: Ausgangsschaltung: PNP Schließer (NO) Betriebsspannung: 10 - 30 V DC Betriebsstrom:

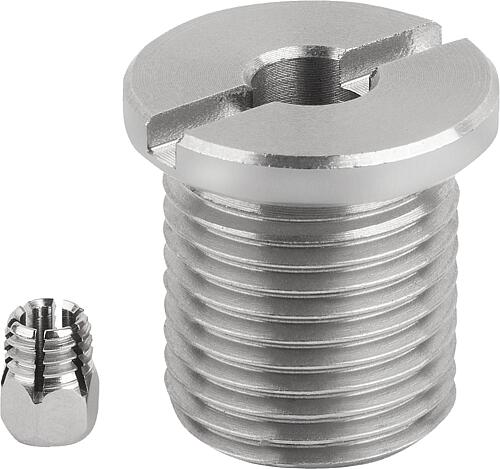

Aufnahmebuchsen für Zustandssensoren - K1844
