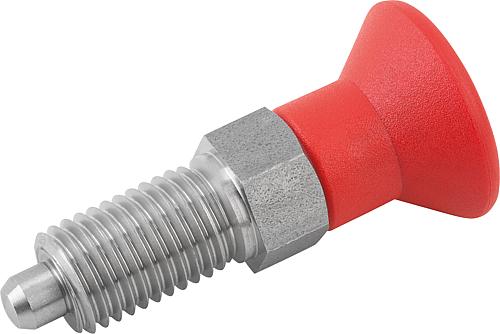

Arretierbolzen Gr.9 M06X0,75, D=3, Form: A ohne Rastnut ohne Kontermutter, Edelstahl ungehärtet, Komp: Thermoplast - K0338.1190384
Arretierbolzen Gr.9 M06X0,75, D=3, Form: A ohne Rastnut ohne Kontermutter, Edelstahl ungehärtet, Komp: Thermoplast - K0338.1190384
Produktnummer:
7292265
Arretierbolzen Gr.9 M06X0,75, D=3, Form: A ohne Rastnut ohne Kontermutter, Edelstahl ungehärtet, Komp: Thermoplast - K0338.1190384
EAN-Nr.:
4059245227655
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
12,79 €*
13,33 €*
(4.05% gespart)
|
| Bis 24 |
12,00 €*
13,33 €*
(9.98% gespart)
|
| Bis 49 |
11,60 €*
13,33 €*
(12.98% gespart)
|
| Bis 99 |
11,20 €*
13,33 €*
(15.98% gespart)
|
| Ab 100 |
10,40 €*
13,33 €*
(21.98% gespart)
|
Produktinformationen "Arretierbolzen Gr.9 M06X0,75, D=3, Form: A ohne Rastnut ohne Kontermutter, Edelstahl ungehärtet, Komp: Thermoplast - K0338.1190384"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 3
D1: M6x0,75
D2: 14
H: 3,5
L: 31,5
L1: 12
L2: 5
L3: 10
SW1: 8
RoHS: ja
F x 30°: 0,8
Form: A
Größe: 9
Ausführung: ohne Rastnut
Federkraft Ende F2 ca. N: 10
Federkraft Anfang F1 ca. N: 4,5
K0338.1190384
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 3
D1: M6x0,75
D2: 14
H: 3,5
L: 31,5
L1: 12
L2: 5
L3: 10
SW1: 8
RoHS: ja
F x 30°: 0,8
Form: A
Größe: 9
Ausführung: ohne Rastnut
Federkraft Ende F2 ca. N: 10
Federkraft Anfang F1 ca. N: 4,5
K0338.1190384
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 9 |
|---|---|
| SW1: | 8 |
| L1: | 12 |
| L3: | 10 |
| L2: | 5 |
| Form: | A |
| Material Komponente: | Thermoplast |
| Farbe Komponente: | verkehrsrot |
| Ausführung 1: | ohne Rastnut |
| D2: | 14 |
| D1=Gewinde: | M6x0,75 |
| D=Bolzendurchmesser: | 3 |
| Hub S: | 3,5 |
| L=Länge: | 31,5 |
| Material Grundkörper: | Edelstahl |
| Oberfläche Grundkörper: | ungehärtet |
| Federkraft Anfang F1 ca. N: | 4,5 |
| Federkraft Ende F2 ca. N: | 10 |
| Stahlschlüssel Grundkörper: | 1.4305 |
| F x 30°: | 0,8 |
| Kontermutter: | ohne Kontermutter |
| Form-Typ: | ohne Rastnut, ohne Kontermutter |
