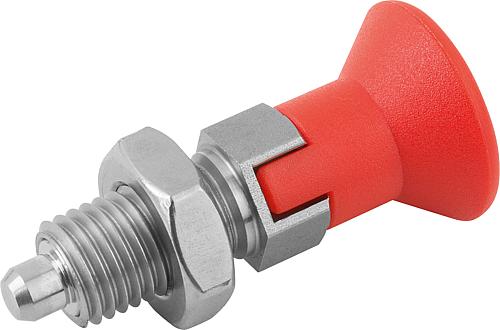

Arretierbolzen Gr.5 M24X2, D=16, Form: D mit Rastnut mit Kontermutter, Edelstahl gehärtet, Komp: Thermoplast Komp: rot - K0338.0451684
Arretierbolzen Gr.5 M24X2, D=16, Form: D mit Rastnut mit Kontermutter, Edelstahl gehärtet, Komp: Thermoplast Komp: rot - K0338.0451684
Produktnummer:
7292254
Arretierbolzen Gr.5 M24X2, D=16, Form: D mit Rastnut mit Kontermutter, Edelstahl gehärtet, Komp: Thermoplast Komp: rot - K0338.0451684
EAN-Nr.:
4059245227648
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
53,99 €*
56,24 €*
(4% gespart)
|
| Bis 24 |
50,62 €*
56,24 €*
(9.99% gespart)
|
| Bis 49 |
48,93 €*
56,24 €*
(13% gespart)
|
| Bis 99 |
47,24 €*
56,24 €*
(16% gespart)
|
| Ab 100 |
43,87 €*
56,24 €*
(22% gespart)
|
Produktinformationen "Arretierbolzen Gr.5 M24X2, D=16, Form: D mit Rastnut mit Kontermutter, Edelstahl gehärtet, Komp: Thermoplast Komp: rot - K0338.0451684"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 16
D1: M24x2
D2: 40
H: 16
L: 96
L1: 32
L2: 18
L3: 28
SW1: 27
SW2: 36
RoHS: ja
F x 30°: 3,2
Form: D
Größe: 5
Ausführung: mit Rastnut
mit Kontermutter
Federkraft Ende F2 ca. N: 46
Federkraft Anfang F1 ca. N: 20
K0338.0451684
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 16
D1: M24x2
D2: 40
H: 16
L: 96
L1: 32
L2: 18
L3: 28
SW1: 27
SW2: 36
RoHS: ja
F x 30°: 3,2
Form: D
Größe: 5
Ausführung: mit Rastnut
mit Kontermutter
Federkraft Ende F2 ca. N: 46
Federkraft Anfang F1 ca. N: 20
K0338.0451684
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 5 |
|---|---|
| Material Komponente: | Thermoplast |
| Material Grundkörper: | Edelstahl |
| Ausführung 1: | mit Rastnut |
| Form: | D |
| Oberfläche Grundkörper: | gehärtet |
| D=Bolzendurchmesser: | 16 |
| Form-Typ: | mit Rastnut, mit Kontermutter |
| D2: | 40 |
| L1: | 32 |
| L3: | 28 |
| L=Länge: | 96 |
| L2: | 18 |
| Stahlschlüssel Grundkörper: | 1.4034 |
| D1=Gewinde: | M24x2 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 46 |
| Hub S: | 16 |
| SW1: | 27 |
| SW2: | 36 |
| F x 30°: | 3,2 |
| Kontermutter: | mit Kontermutter |
| Farbe Komponente: | verkehrsrot |
