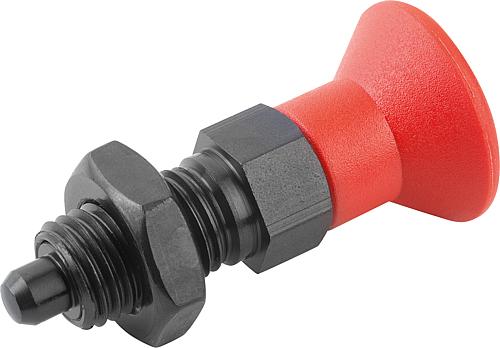

Arretierbolzen Gr.1 M10X1, D=5, Form: B ohne Rastnut mit Kontermutter, Stahl gehärtet, Komp: Thermoplast Komp: rot - K0338.210584
Arretierbolzen Gr.1 M10X1, D=5, Form: B ohne Rastnut mit Kontermutter, Stahl gehärtet, Komp: Thermoplast Komp: rot - K0338.210584
Produktnummer:
7292297
Arretierbolzen Gr.1 M10X1, D=5, Form: B ohne Rastnut mit Kontermutter, Stahl gehärtet, Komp: Thermoplast Komp: rot - K0338.210584
EAN-Nr.:
4059245227112
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
7,40 €*
7,71 €*
(4.02% gespart)
|
| Bis 24 |
6,94 €*
7,71 €*
(9.99% gespart)
|
| Bis 49 |
6,71 €*
7,71 €*
(12.97% gespart)
|
| Bis 99 |
6,48 €*
7,71 €*
(15.95% gespart)
|
| Bis 999 |
6,01 €*
7,71 €*
(22.05% gespart)
|
| Ab 1000 |
5,55 €*
7,71 €*
(28.02% gespart)
|
Produktinformationen "Arretierbolzen Gr.1 M10X1, D=5, Form: B ohne Rastnut mit Kontermutter, Stahl gehärtet, Komp: Thermoplast Komp: rot - K0338.210584"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.

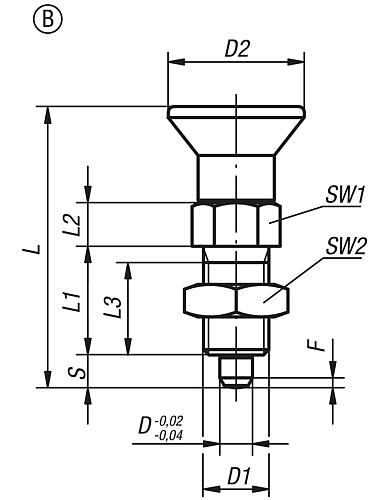

D: 5
D1: M10x1
D2: 21
H: 5
L: 43,5
L1: 17
L2: 7
L3: 15
SW1: 13
SW2: 17
RoHS: ja
F x 30°: 1,3
Form: B
Größe: 1
Ausführung: ohne Rastnut
mit Kontermutter
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K0338.210584
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 5
D1: M10x1
D2: 21
H: 5
L: 43,5
L1: 17
L2: 7
L3: 15
SW1: 13
SW2: 17
RoHS: ja
F x 30°: 1,3
Form: B
Größe: 1
Ausführung: ohne Rastnut
mit Kontermutter
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K0338.210584
Eigenschaften
| Höhe (mm): | 43.5 mm |
|---|
