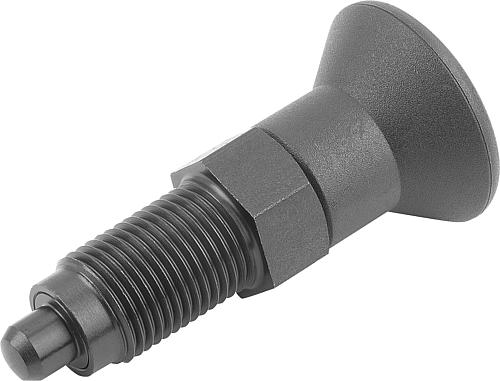

Arretierbolzen Premium gehärtet Gr.2 M12x1,5, Form: A Thermoplast, zylindrisch, Komp: Stahl, D=6 - K0736.41206
Arretierbolzen Premium gehärtet Gr.2 M12x1,5, Form: A Thermoplast, zylindrisch, Komp: Stahl, D=6 - K0736.41206
Produktnummer:
6720217
Arretierbolzen Premium gehärtet Gr.2 M12x1,5, Form: A Thermoplast, zylindrisch, Komp: Stahl, D=6 - K0736.41206
EAN-Nr.:
4059245012435
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
20,17 €*
21,02 €*
(4.04% gespart)
|
| Bis 24 |
18,91 €*
21,02 €*
(10.04% gespart)
|
| Bis 49 |
18,28 €*
21,02 €*
(13.04% gespart)
|
| Bis 99 |
17,65 €*
21,02 €*
(16.03% gespart)
|
| Ab 100 |
16,39 €*
21,02 €*
(22.03% gespart)
|
Produktinformationen "Arretierbolzen Premium gehärtet Gr.2 M12x1,5, Form: A Thermoplast, zylindrisch, Komp: Stahl, D=6 - K0736.41206"
Werkstoff: Stahlausführung: Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Hinweis: Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.
Montage: Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Auf Anfrage: Sonderausführungen und Distanzringe.
Zubehör: Passende Buchse zylindrisch K0736.
Kontermutter K0700….

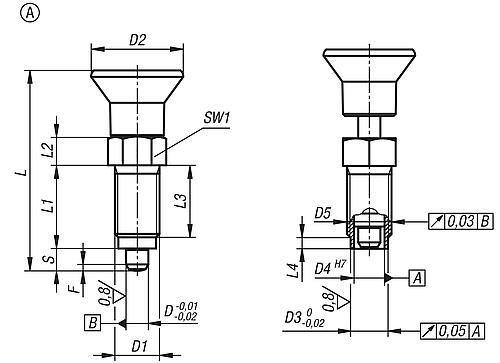

F x 30°: 1,8
Federkraft Ende F2 ca. N: 14
Federkraft Anfang F1 ca. N: 6
SW1: 1,8
SW: 14
H: 6
L4: 3
L3: 17
D: 6
L2: 8
L1: 20
L: 51,7
D5: 8,5 -0,01/-0,03
D4: 8,5
D3: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Hinweis: Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.
Montage: Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Auf Anfrage: Sonderausführungen und Distanzringe.
Zubehör: Passende Buchse zylindrisch K0736.
Kontermutter K0700….
F x 30°: 1,8
Federkraft Ende F2 ca. N: 14
Federkraft Anfang F1 ca. N: 6
SW1: 1,8
SW: 14
H: 6
L4: 3
L3: 17
D: 6
L2: 8
L1: 20
L: 51,7
D5: 8,5 -0,01/-0,03
D4: 8,5
D3: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 2 |
|---|---|
| SW1: | 14 |
| D3: | 10 |
| D4: | 8,5 |
| Form: | A |
| D5: | 8,5 -0,01/-0,03 |
| L2: | 8 |
| Material Grundkörper: | Stahl |
| Material Komponente: | Thermoplast |
| Oberfläche Grundkörper: | gehärtet, geschliffen und brüniert |
| Ausführung 1: | ohne Rastnut |
| D2: | 25 |
| L1: | 20 |
| Ausführung 2: | mit zylindrischem Arretierstift |
| Farbe Komponente: | schwarzgrau |
| L=Länge: | 51,7 |
| D=Bolzendurchmesser: | 6 |
| L3: | 17 |
| L4: | 3 |
| D1=Gewinde: | M12x1,5 |
| Federkraft Anfang F1 ca. N: | 6 |
| Federkraft Ende F2 ca. N: | 14 |
| F x 30°: | 1,8 |
| Kontermutter: | ohne Kontermutter |
| Festigkeitsklasse: | 5.8 |
| Hub S: | 6 |
Anmelden
Sechskantmutter, niedrige FormDIN 439 / ISO 4035 - K0700
Ab
0,33 €*
93 Varianten verfügbar
Werkstoff: Stahl oder Edelstahl (A 2). Ausführung: Stahl Festigkeitsklasse 04, galvanisch verzinkt oder brüniert. Edelstahl A 2, blank. Hinweis: Diese Sechskant-Mutter wird bei Schraubenverbindungen mit eingeschränkter Belastbarkeit verwendet, z.B. als Kontermutter bei Gabelgelenken oder Gelenkköpfen. Sortierebene_2 : 6 Ausführung: Rechtsgewinde Material: Stahl verzinkt D: M10 E: 18,9 SW: 17 H: 5 Sortierung: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

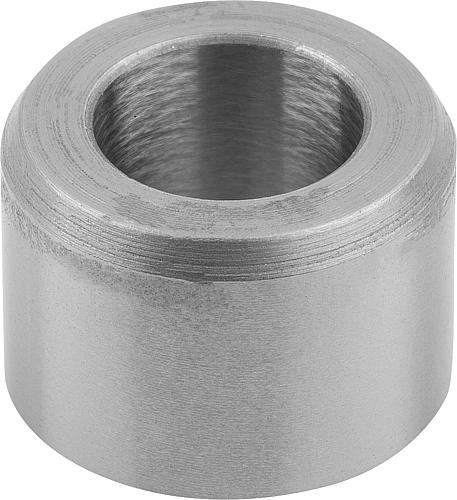

Buchse zylindrisch - K0736
