Arretierbolzen Gr.5 M24x2, Form: B Edelstahl, gehärtet, Komp: Thermoplast, D=16 - K0338.02516
Arretierbolzen Gr.5 M24x2, Form: B Edelstahl, gehärtet, Komp: Thermoplast, D=16 - K0338.02516
Produktnummer:
6712634
Arretierbolzen Gr.5 M24x2, Form: B Edelstahl, gehärtet, Komp: Thermoplast, D=16 - K0338.02516
EAN-Nr.:
4059245010325
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
41,02 €*
42,73 €*
(4% gespart)
|
| Bis 24 |
38,46 €*
42,73 €*
(9.99% gespart)
|
| Bis 49 |
37,18 €*
42,73 €*
(12.99% gespart)
|
| Bis 99 |
35,90 €*
42,73 €*
(15.98% gespart)
|
| Ab 100 |
33,33 €*
42,73 €*
(22% gespart)
|

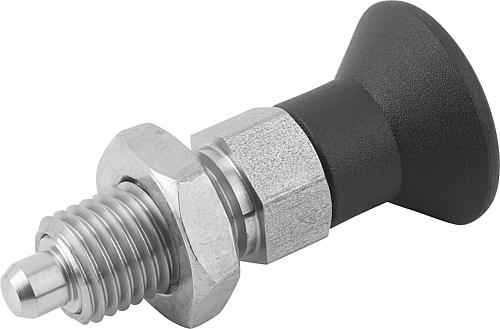

Produktinformationen "Arretierbolzen Gr.5 M24x2, Form: B Edelstahl, gehärtet, Komp: Thermoplast, D=16 - K0338.02516"
Werkstoff: Stahlausführung: Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage: Sonderausführungen.
Ausführung: Edelstahl, Arretierstift gehärtet
Federkraft Ende F2 ca. N: 46
Federkraft Anfang F1 ca. N: 20
F x 30°: 3,2
SW2: 36
SW1: 27
H: 16
L3: 28
L2: 18
L1: 32
L: 96
D2: 40
D1: M24x2
D: 16
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage: Sonderausführungen.
Ausführung: Edelstahl, Arretierstift gehärtet
Federkraft Ende F2 ca. N: 46
Federkraft Anfang F1 ca. N: 20
F x 30°: 3,2
SW2: 36
SW1: 27
H: 16
L3: 28
L2: 18
L1: 32
L: 96
D2: 40
D1: M24x2
D: 16
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Form: | B |
|---|---|
| Größe: | 5 |
| L2: | 18 |
| Farbe Komponente: | schwarzgrau |
| L1: | 32 |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Thermoplast |
| Oberfläche Grundkörper: | gehärtet |
| Ausführung 1: | ohne Rastnut |
| Stahlschlüssel Grundkörper: | 1.4034 |
| D2: | 40 |
| D=Bolzendurchmesser: | 16 |
| D1=Gewinde: | M24x2 |
| L3: | 28 |
| L=Länge: | 96 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 46 |
| Hub S: | 16 |
| F x 30°: | 3,2 |
| Kontermutter: | mit Kontermutter |
| SW1: | 27 |
| SW2: | 36 |
| Form-Typ: | ohne Rastnut, mit Kontermutter |
