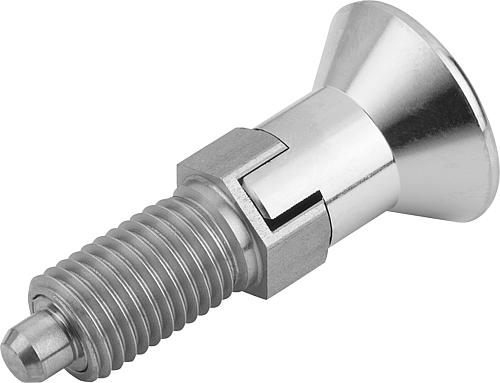

Arretierbolzen Gr. 3 M16X1,5, Form: C Edelstahl, gehärtet, Komp: Edelstahl, D=8 - K0632.003308
Arretierbolzen Gr. 3 M16X1,5, Form: C Edelstahl, gehärtet, Komp: Edelstahl, D=8 - K0632.003308
Produktnummer:
6717288
Arretierbolzen Gr. 3 M16X1,5, Form: C Edelstahl, gehärtet, Komp: Edelstahl, D=8 - K0632.003308
EAN-Nr.:
4059245010059
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
32,98 €*
34,36 €*
(4.02% gespart)
|
| Bis 24 |
30,92 €*
34,36 €*
(10.01% gespart)
|
| Bis 49 |
29,89 €*
34,36 €*
(13.01% gespart)
|
| Bis 99 |
28,86 €*
34,36 €*
(16.01% gespart)
|
| Ab 100 |
26,80 €*
34,36 €*
(22% gespart)
|
Produktinformationen "Arretierbolzen Gr. 3 M16X1,5, Form: C Edelstahl, gehärtet, Komp: Edelstahl, D=8 - K0632.003308"
Werkstoff: Arretierstift gehärtet: Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet: Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung: blank, Arretierstift geschliffen.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.

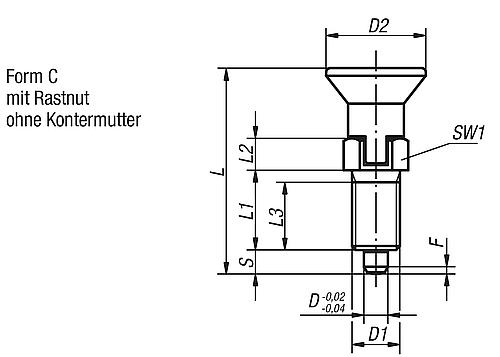

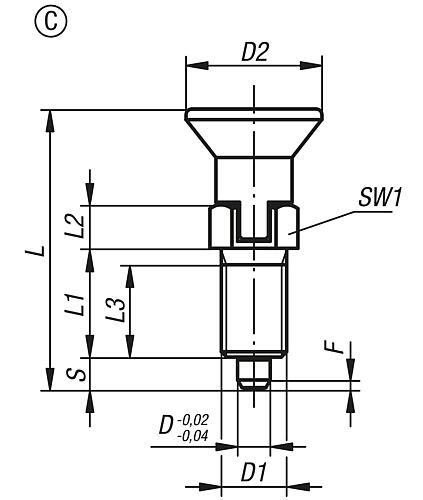

SW1: 19
H: 8
L3: 23
L2: 10
L1: 26
D2: 33
D1: M16x1,5
D: 8
F x 30°: 2,3
Federkraft Ende F2 ca. N: 35
Federkraft Anfang F1 ca. N: 15
L4: 68
Ausführung: Arretierstift gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierstift 1.4034.
Arretierstift nicht gehärtet: Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung: blank, Arretierstift geschliffen.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
SW1: 19
H: 8
L3: 23
L2: 10
L1: 26
D2: 33
D1: M16x1,5
D: 8
F x 30°: 2,3
Federkraft Ende F2 ca. N: 35
Federkraft Anfang F1 ca. N: 15
L4: 68
Ausführung: Arretierstift gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 3 |
|---|---|
| Oberfläche Komponente: | blank |
| Material Grundkörper: | Edelstahl |
| Form: | C |
| Ausführung 1: | mit Rastnut |
| D=Bolzendurchmesser: | 8 |
| D1=Gewinde: | M16x1,5 |
| D2: | 33 |
| Form-Typ: | mit Rastnut, ohne Kontermutter |
| Hub S: | 8 |
| L=Länge: | 68 |
| L1: | 26 |
| L2: | 10 |
| L3: | 23 |
| Oberfläche Grundkörper: | gehärtet |
| Federkraft Anfang F1 ca. N: | 15 |
| Material Komponente: | Edelstahl |
| Federkraft Ende F2 ca. N: | 35 |
| F x 30°: | 2,3 |
| Kontermutter: | ohne Kontermutter |
| SW1: | 19 |
| Stahlschlüssel Grundkörper: | 1.4034 |
Anmelden
Zubehör

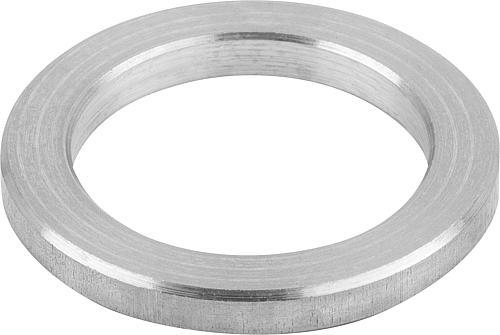

Distanzringe Edelstahl - K0665
