Stehlager-Gehäuse SA- bis SH-Serie
Hinter dem Buchstabenfach SA bis SH stecken drei grundverschiedene Bauarten: einteilige Graugussgehäuse mit kurzem Fuß, geteilte Standardgehäuse für Pendellager und ein Schwerlastgehäuse für 280-Millimeter-Wellen. HUG führt in dieser Kategorie 14 Gehäuse ab Lager, die zusammen Wellendurchmesser von 12 bis 280 Millimetern abdecken.
Zu Ihrem Experten für Stehlager-Gehäuse SA .. - SH ..
Erwin Küfner
Technische Infos
14 Artikel gefunden
Produktanzeige:
Stehlagergehäuse GG.SHE03 von INA 0x63x30 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GG.SHE03 von INA mit den Abmessungen 0x63x30 mm gehört zur Serie GG.SHE03 Daten: Innen (DI): 0 mm (Welle) Außen (DA): 63 mm Breite (B): 30 mm Art: Gehäuse/Einheiten Serie GG.SHE03 ohne Nachsetzzeichen GGSHE = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE SHE-Stehlagergehäuse wie das GG.SHE03 von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse GG.SHE04-N von INA 0x65x32 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GG.SHE04N von INA mit den Abmessungen 0x65x32 mm gehört zur Serie GG.SHE04 Daten: Innen (DI): 0 mm (Welle) Außen (DA): 65 mm Breite (B): 32 mm Art: Gehäuse/Einheiten Serie GG.SHE04 mit Nachsetzzeichen GGSHE = Stehlager-Gehäuse N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE SHE-Stehlagergehäuse wie das GG.SHE04-N von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse GG.SHE05-N von INA 0x70x36 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GG.SHE05N von INA mit den Abmessungen 0x70x36 mm gehört zur Serie GG.SHE05 Daten: Innen (DI): 0 mm (Welle) Außen (DA): 70 mm Breite (B): 36 mm Art: Gehäuse/Einheiten Serie GG.SHE05 mit Nachsetzzeichen GGSHE = Stehlager-Gehäuse N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE SHE-Stehlagergehäuse wie das GG.SHE05-N von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse GG.SHE06-N von INA 0x98x40 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GG.SHE06N von INA mit den Abmessungen 0x98x40 mm gehört zur Serie GG.SHE06 Daten: Innen (DI): 0 mm (Welle) Außen (DA): 98 mm Breite (B): 40 mm Art: Gehäuse/Einheiten Serie GG.SHE06 mit Nachsetzzeichen GGSHE = Stehlager-Gehäuse N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE SHE-Stehlagergehäuse wie das GG.SHE06-N von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse GG.SHE07-N von INA 0x103x45 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GG.SHE07N von INA mit den Abmessungen 0x103x45 mm gehört zur Serie GG.SHE07 Daten: Innen (DI): 0 mm (Welle) Außen (DA): 103 mm Breite (B): 45 mm Art: Gehäuse/Einheiten Serie GG.SHE07 mit Nachsetzzeichen GGSHE = Stehlager-Gehäuse N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE SHE-Stehlagergehäuse wie das GG.SHE07-N von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse GG.SHE09 von INA 0x120x48 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GG.SHE09 von INA mit den Abmessungen 0x120x48 mm gehört zur Serie GG.SHE09 Daten: Innen (DI): 0 mm (Welle) Außen (DA): 120 mm Breite (B): 48 mm Art: Gehäuse/Einheiten Serie GG.SHE09 ohne Nachsetzzeichen GGSHE = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE SHE-Stehlagergehäuse wie das GG.SHE09 von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse GG.SHE11 von INA 0x150x60 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GG.SHE11 von INA mit den Abmessungen 0x150x60 mm gehört zur Serie GG.SHE11 Daten: Innen (DI): 0 mm (Welle) Außen (DA): 150 mm Breite (B): 60 mm Art: Gehäuse/Einheiten Serie GG.SHE11 ohne Nachsetzzeichen GGSHE = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE SHE-Stehlagergehäuse wie das GG.SHE11 von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse GG.SHE12-N von INA 0x150x60 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GG.SHE12N von INA mit den Abmessungen 0x150x60 mm gehört zur Serie GG.SHE12 Daten: Innen (DI): 0 mm (Welle) Außen (DA): 150 mm Breite (B): 60 mm Art: Gehäuse/Einheiten Serie GG.SHE12 mit Nachsetzzeichen GGSHE = Stehlager-Gehäuse N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE SHE-Stehlagergehäuse wie das GG.SHE12-N von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse SD3160 -TSB von FAG 500 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse SD3160TSB von FAG mit den Abmessungen 280x830x350 mm gehört zur Serie SD3160 Daten: Innen (DI): 280 mm (Welle) Außen (DA): 830 mm Breite (B): 350 mm Art: Gehäuse/Einheiten Serie SD3160 mit Nachsetzzeichen SD = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE SD-Stehlagergehäuse wie das SD3160-TSB von FAG besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma FAG Schaeffler Technologies GmbH & Co. KG (www.fag.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, 91074 Herzogenaurach, Deutschland, E-Mail: info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuse SE210 von SKF
Abonnement
Das Qualitäts-Stehlager-Gehäuse SE210 von SKF gehört zur Serie SE210 Art: Gehäuse/Einheiten Serie SE210 SE = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE SE-Stehlagergehäuse wie das SE210 von SKF besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Stehlagergehäuse SE211 von SKF
Abonnement
Das Qualitäts-Stehlager-Gehäuse SE211 von SKF gehört zur Serie SE211 Art: Gehäuse/Einheiten Serie SE211 SE = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE SE-Stehlagergehäuse wie das SE211 von SKF besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Stehlagergehäuse SE509 von SKF
Abonnement
Das Qualitäts-Stehlager-Gehäuse SE509 von SKF gehört zur Serie SE509 Art: Gehäuse/Einheiten Serie SE509 SE = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE SE-Stehlagergehäuse wie das SE509 von SKF besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Inhalt im Überblick
Drei Bauarten in einem Buchstabenfach
Diese Kategorie sortiert nach dem Anfangsbuchstaben des Kurzzeichens, nicht nach der Bauform. Wer hier sucht, sollte deshalb zuerst wissen, welche der drei Familien gemeint ist — sie haben außer dem Einsatzzweck wenig gemeinsam.| Kurzzeichen | Bauform | Lagerart | Wellen | Bei HUG |
|---|---|---|---|---|
| GG.SHE03 – SHE12 | einteilig, kurzer Fuß | Spannlager mit sphärischem Außenring | 12–60 mm | 8 Artikel |
| SE 210 / 211 / 509 / 510-608 / 511-609 | geteilt, Ober- und Unterteil | Pendelkugel- und Pendelrollenlager | 35–55 mm | 5 Artikel |
| SD3160-TSB | geteilt, Schwerlast | Pendelrollenlager auf Spannhülse | 280 mm | 1 Artikel |
Kurzer Fuß: von unten verschraubt
SHE und ASE sind bis auf ein einziges Merkmal identisch: Werkstoff, Gehäusebohrung, Bauhöhe zur Wellenmitte, Lagerprogramm und Nachschmierung stimmen überein. Der Unterschied steckt allein im Fuß und in der Art, wie das Gehäuse befestigt wird.- SHE, kurzer Fuß: Sacklochgewinde im Fuß. Die Schrauben kommen von unten durch die Anschlusskonstruktion und werden in das Gehäuse eingedreht. Das spart Bauraum und hält die Aufspannfläche oben frei.
- ASE, langer Fuß: Langlochbohrungen. Die Schrauben kommen von oben durch den Fuß, das Gehäuse lässt sich vor dem Anziehen ausrichten. Details zu dieser Bauform stehen auf der Seite A-Serie.
Die SHE-Größen und ihre Wellen
Auch bei der kurzen Fußform gilt: Größenzahl mal fünf ergibt den Wellendurchmesser, und die Gehäusebohrung entspricht dem Außendurchmesser des Lagers.| Gehäuse | Gehäusebohrung | Welle | Fußlänge L | Fußbreite A |
|---|---|---|---|---|
| GG.SHE03 | 40 mm | 12 / 15 / 17 mm | 63 mm | 30 mm |
| GG.SHE04-N | 47 mm | 20 mm | 65 mm | 32 mm |
| GG.SHE05-N | 52 mm | 25 mm | 70 mm | 36 mm |
| GG.SHE06-N | 62 mm | 30 mm | 98 mm | 40 mm |
| GG.SHE07-N | 72 mm | 35 mm | 103 mm | 45 mm |
| GG.SHE09 | 85 mm | 45 mm | 120 mm | 48 mm |
| GG.SHE11 | 100 mm | 55 mm | 150 mm | 60 mm |
| GG.SHE12-N | 110 mm | 60 mm | 150 mm | 60 mm |
Die geteilte SE-Reihe im Detail

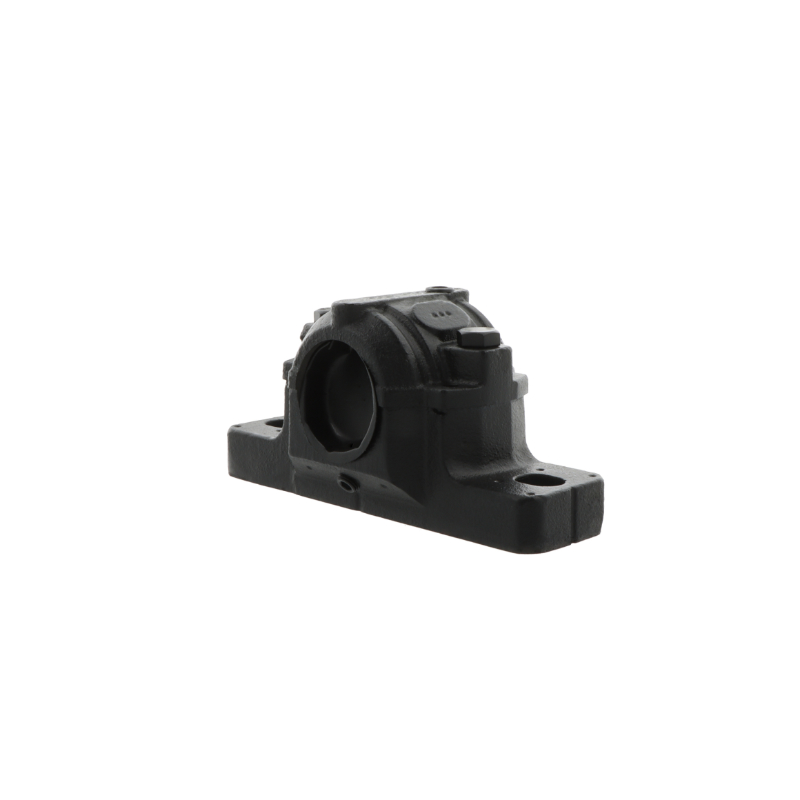

Die SE-Gehäuse bestehen aus Ober- und Unterteil mit zwei eingegossenen Fußbohrungen und folgen dem Baukastenprinzip: Geliefert wird nur der Gusskörper, Lager, Dichtungen, Endabdeckung, Festringe und gegebenenfalls die Spannhülse werden getrennt bestellt. Die Anschlussmaße richten sich nach ISO 113. Gegenüber der Vorgängerbauart ist die Reihe deutlich steifer ausgelegt. Verstärkungsrippen im Fuß und zusätzliches Material rund um die Befestigungsbohrungen erlauben es, die Fußschrauben voll vorzuspannen, ohne dass sich der Fuß oder die Gehäusebohrung verzieht. Die vergrößerten Rippen am Rand und in der Mitte des Fußes vergrößern zugleich die Auflagefläche, sodass mehr Wärme vom Lageraußenring in die Grundplatte abfließt. Drei Details erleichtern die Montage im Alltag:- Ober- und Unterteil werden im Werk gepaart und tragen dieselbe Seriennummer — sie dürfen nicht mit anderen Gehäusen vertauscht werden.
- Zwischen Ober- und Unterteil sitzt ein Abdrückschlitz, über den sich das Oberteil beim Demontieren lösen lässt.
- In den Größen 511 bis 515 führt ein eingegossener Fettleitflansch das Fett vom Schmiernippel direkt an das Lager, was Fettverbrauch und Entsorgungsaufwand senkt. Das SE 511-609 im HUG-Sortiment gehört zu dieser Gruppe.
SD3160: die Schwerlastgröße
Das SD3160-TSB ist das mit Abstand größte Gehäuse dieser Kategorie und spielt in einer eigenen Liga. Es nimmt ein Pendelrollenlager 23160-K auf der Spannhülse H3160 auf und trägt damit eine Welle von 280 Millimetern. Die Gehäusebohrung misst 500 Millimeter, der Fuß ist 830 Millimeter lang und 350 Millimeter breit, die Wellenmitte liegt 300 Millimeter über der Aufspannfläche, die Gesamthöhe bei 590 Millimetern. Befestigt wird über Fußschrauben M36. Beim Gewicht sind rund 283 bis 302 Kilogramm einzuplanen, die Fett-Erstfüllung liegt bei etwa 10 Kilogramm. Der Werkstoff ist Grauguss GG 25, die Anschlussmaße folgen ISO 113. Das Nachsetzzeichen TS steht für die Labyrinthdichtung. Eine Warnung zur Artikelbezeichnung: Die im Handel häufig genannte Zahlenfolge 280 × 830 × 350 ist kein Lagermaß im Sinne von Bohrung × Außendurchmesser × Breite, sondern Welle × Fußlänge × Fußbreite. Wer sie als Lagermaß liest, bestellt das falsche Pendelrollenlager. Die Nachfolgereihe dieser Schwerlastgehäuse ist maßlich austauschbar und in der SNS-Serie zu finden.FAQ zur SA- bis SH-Serie
- Worin unterscheiden sich GG.SHE und GG.ASE von INA? Nur im Fuß. SHE hat einen kurzen Fuß mit Sacklochgewinden und wird von unten durch die Anschlusskonstruktion verschraubt, ASE einen langen Fuß mit Langlochbohrungen und wird von oben verschraubt. Bauhöhe, Gehäusebohrung, Werkstoff und Lagerprogramm sind gleich. SHE endet bei 60 Millimetern Welle, ASE reicht bis 120.
- Welche Welle trägt ein SHE07? 35 Millimeter. Die Größenzahl mal fünf ergibt den Wellendurchmesser: SHE04 zwanzig, SHE05 fünfundzwanzig, SHE06 dreißig, SHE09 fünfundvierzig, SHE11 fünfundfünfzig und SHE12 sechzig Millimeter. SHE03 deckt über passende Lager die Wellen 12, 15 und 17 Millimeter ab. Die Gehäusebohrung ist stets der Lageraußendurchmesser.
- Was bedeutet die Doppelbezeichnung SE 510-608? Das Gehäuse nimmt zwei Lagerreihen mit gleichem Außendurchmesser von 90 Millimetern auf. Mit einem Lager der 510er-Zuordnung auf der Spannhülse H 310 trägt es eine 45-Millimeter-Welle, mit der 608er-Zuordnung auf der H 2308 eine 35-Millimeter-Welle. Der Gehäusekörper ist in beiden Fällen derselbe.
- Was gehört bei einem SE-Gehäuse zusätzlich bestellt? Lager, zwei Dichtungen je Gehäuse oder eine Dichtung plus Endabdeckung am Wellenende, bei kegeliger Lagerbohrung die Spannhülse, bei Festlagerung zwei Festringe sowie Wälzlagerfett. Geliefert wird nur der Gusskörper aus Ober- und Unterteil mit Verbindungsschrauben. Diese Trennung ist gewollt, weil sich dieselbe Gehäusegröße so auf sehr verschiedene Betriebsbedingungen einstellen lässt.
- Darf man Ober- und Unterteil zweier SE-Gehäuse tauschen? Nein. Beide Hälften werden im Werk gemeinsam bearbeitet und tragen dieselbe Seriennummer. Werden sie über Kreuz vertauscht, stimmt der Lagersitz nicht mehr rund, das Lager klemmt oder bekommt zu viel Spiel. Beim Zerlegen mehrerer Lagerstellen sollten die Hälften deshalb paarweise abgelegt werden.
- Wofür ist die Filzdichtung in der SE-Reihe gedacht? Für trockene, staubige Umgebungen und für hohe Temperaturen. Der Filz liegt in derselben Gehäusenut wie die übrigen Dichtungen und lässt sich ohne Änderung am Gehäuse gegen V-Ring, Vierlippendichtung, Labyrinth oder Taconite tauschen. Für dauerhaft hohe Betriebstemperaturen gibt es die Filzvariante in einer eigenen Ausführung.
- Welche Welle trägt das SD3160? 280 Millimeter. Das Gehäuse nimmt ein Pendelrollenlager 23160-K auf der Spannhülse H3160 auf; die Gehäusebohrung misst 500 Millimeter. Die im Handel genannte Maßangabe 280 × 830 × 350 bezeichnet Welle, Fußlänge und Fußbreite — nicht Bohrung, Außendurchmesser und Breite des Lagers.
- Wie schwer ist ein SD3160-Gehäuse? Je nach Ausführung rund 283 bis 302 Kilogramm, dazu kommen etwa 10 Kilogramm Fett für die Erstfüllung. Für Transport und Montage sind also Hebezeug und eine tragfähige Grundplatte einzuplanen. Befestigt wird das Gehäuse mit Fußschrauben der Größe M36.
- Sind SE-Gehäuse gegen ältere Reihen austauschbar? Die Anschlussmaße folgen ISO 113, wodurch sich die Gehäuse in gewachsenen Anlagen meist ohne Umbau ersetzen lassen. Da einzelne Reihen in der Gehäusehöhe geringfügig abweichen, gehört beim Ersatz die vollständige Bezeichnung vom Altteil übernommen — einschließlich aller Nachsetzzeichen, die auf dem Oberteil eingegossen sind.
SA- bis SH-Gehäuse bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. In dieser Kategorie liegen 14 Gehäuse ab Lager: acht einteilige Graugussgehäuse mit kurzem Fuß von INA in den Größen SHE03 bis SHE12, fünf geteilte Gehäuse von SKF in den Größen SE 210, SE 211, SE 509, SE 510-608 und SE 511-609 sowie ein Schwerlastgehäuse SD3160-TSB von FAG. Passend dazu:- Spannhülsen – nötig für alle Gehäuse der 5er- und 6er-Zuordnung und für das SD3160.
- Pendelrollenlager – das Schwerlastlager für die geteilten Bauformen.
- Festringe – machen aus dem serienmäßigen Loslager eine axial geführte Festlagerstelle.
- A-Serie – dieselben Lagergrößen mit langem, ausrichtbarem Fuß.
