Stehlager-Gehäuse G-Serie
Die G-Serie umfasst die Stahlblechgehäuse mit dem Kurzzeichen GEH — die separat lieferbaren Gehäuse fertiger Blech-Lagereinheiten. HUG führt 5 dieser Gehäuse ab Lager, von GEH40 bis GEH72. Anders als bei den Gussreihen nennt die Zahl im Kurzzeichen hier nicht die Welle, sondern die Gehäusebohrung.
Technische Infos
5 Artikel gefunden
Produktanzeige:

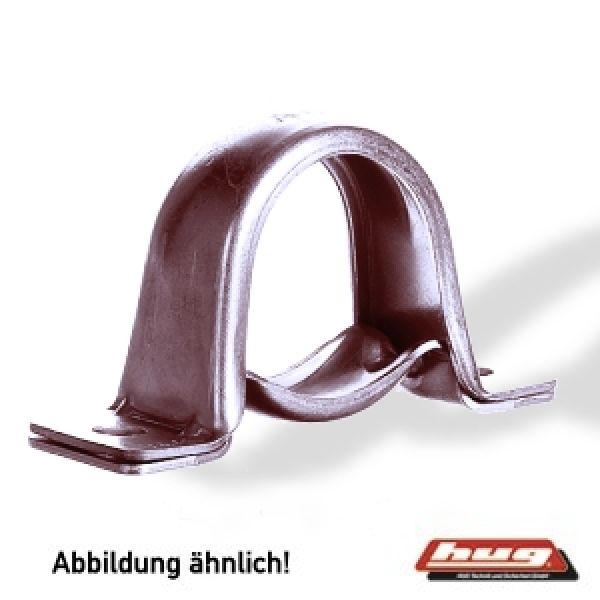

Stehlagergehäuse GEH40 -BT von INA 40 mm
Ab
5,37 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuse GEH40BT von INA mit den Abmessungen 40x85,7x43,2 mm gehört zur Serie GEH40 Daten: Innen (DI): 40 mm (Welle) Außen (DA): 85,7 mm Breite (B): 43,2 mm Art: Gehäuse/Einheiten Serie GEH40 mit Nachsetzzeichen GEH = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE GEH-Stehlagergehäuse wie das GEH40-BT von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com

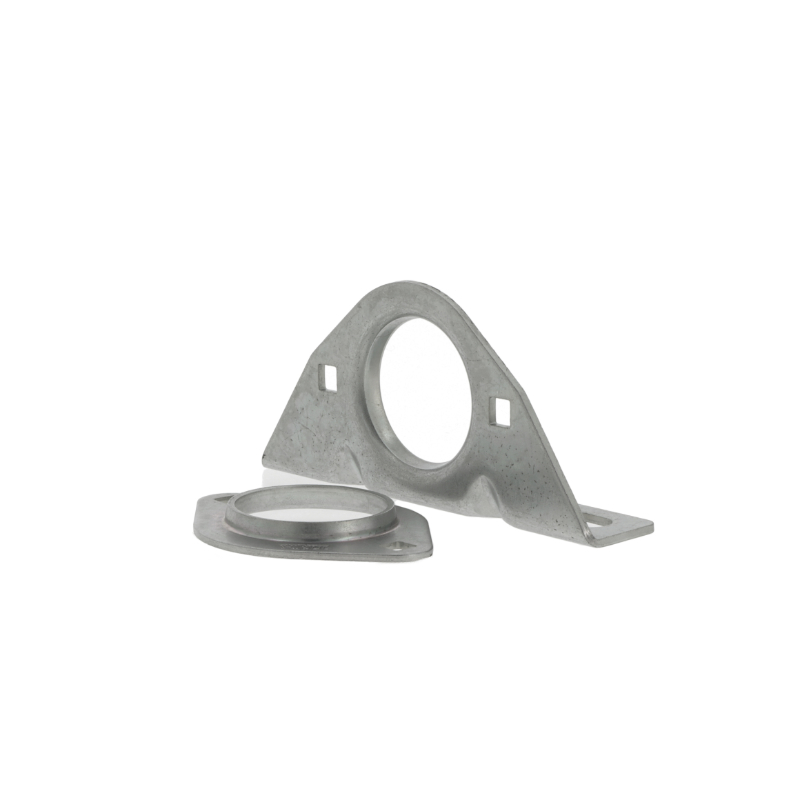

Stehlagergehäuse GEH40 -PBS von INA 40 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuse GEH40PBS von ELGES mit den Abmessungen 40x180x106 mm gehört zur Serie GEH40 Daten: Innen (DI): 40 mm (Welle) Außen (DA): 180 mm Breite (B): 106 mm Art: Gehäuse/Einheiten Serie GEH40 mit Nachsetzzeichen GEH = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE GEH-Stehlagergehäuse wie das GEH40-PBS von ELGES besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlagergehäuse GEH52 -MSTU von INA 51,987 mm
Ab
13,98 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuse GEH52MSTU von INA mit den Abmessungen 51,987x203x104,8 mm gehört zur Serie GEH52 Daten: Innen (DI): 51,987 mm (Welle) Außen (DA): 203 mm Breite (B): 104,8 mm Art: Gehäuse/Einheiten Serie GEH52 mit Nachsetzzeichen GEH = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE GEH-Stehlagergehäuse wie das GEH52-MSTU von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuse GEH62 -BT von INA 62 mm
Ab
9,26 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuse GEH62BT von INA mit den Abmessungen 62x117,5x66,1 mm gehört zur Serie GEH62 Daten: Innen (DI): 62 mm (Welle) Außen (DA): 117,5 mm Breite (B): 66,1 mm Art: Gehäuse/Einheiten Serie GEH62 mit Nachsetzzeichen GEH = Stehlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE GEH-Stehlagergehäuse wie das GEH62-BT von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuse GEH72 -PBS von INA 72 mm
Ab
17,09 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuse GEH72PBS von INA mit den Abmessungen 72x165x94,4 mm gehört zur Serie GEH72 Daten: Innen (DI): 72 mm (Welle) Außen (DA): 165 mm Breite (B): 94,4 mm Art: Gehäuse/Einheiten Serie GEH72 mit Nachsetzzeichen GEH = Stehlager-Gehäuse -- = Beidseitig Dichtscheiben mit Lippendichtung (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE GEH-Stehlagergehäuse wie das GEH72-PBS von INA besitzen im Fuss zwei Bohrungen zur Befestigung. Sie können die verschiedensten Lagertypen aufnehmen. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Inhalt im Überblick
Die Zahl ist die Gehäusebohrung
Der häufigste Fehlgriff bei dieser Reihe entsteht aus einer naheliegenden Annahme: Wer GEH40 sieht, denkt an eine 40-Millimeter-Welle. Tatsächlich sind 40 Millimeter die Gehäusebohrung und damit der Außendurchmesser des Lagers. Auf der Welle stehen dagegen 12, 15 oder 17 Millimeter. Der Grund liegt in der Bauweise der Blecheinheiten: Drei Spannlager mit unterschiedlicher Bohrung haben denselben Außendurchmesser von 40 Millimetern und passen deshalb in ein und dasselbe Gehäuse. Ein GEH40-BT bedient damit gleich drei Wellengrößen.| Gehäuse | Gehäusebohrung | Welle | Wellenmitte über Fuß | Lochabstand |
|---|---|---|---|---|
| GEH40-BT | 40 mm | 12 / 15 / 17 mm | 22,2 mm | 68 mm |
| GEH62-BT | 62 mm | 30 mm | 33,3 mm | 95 mm |
| GEH40-PBS | 40 mm | 12 / 15 / 17 mm | 30,2 mm | 92 mm |
| GEH72-PBS | 72 mm | 35 mm | 47,6 mm | 127 mm |
| GEH52-MSTU | 52 mm | 25 mm | 104,8 mm | 80,2 mm |
BT, PBS und MSTU: das Nachsetzzeichen entscheidet
GEH bezeichnet nur das Gehäuse einer Gehäuseeinheit. Welche Einheit gemeint ist, sagt erst das Nachsetzzeichen — und davon hängt die Bauform ab. Zwei Gehäuse mit derselben Bohrung können völlig verschieden aussehen.- -BT: das flache Standardgehäuse. Beim GEH40-BT liegt die Wellenmitte 22,2 Millimeter über der Auflagefläche, die Befestigungsbohrungen stehen 68 Millimeter auseinander.
- -PBS: dasselbe Lager, aber höher gesetzt und weiter abgestützt. Das GEH40-PBS hat bei gleicher Bohrung eine Wellenmitte von 30,2 Millimetern und einen Lochabstand von 92 Millimetern. Die größere Spreizung macht die Lagerstelle standfester gegen Kippmomente, braucht dafür aber mehr Platz auf der Grundplatte.
- -MSTU: das Gehäuse einer Spanngehäuseeinheit. Es wird nicht auf eine waagerechte Fläche geschraubt, sondern in eine Spannschiene eingehängt, damit sich die Lagerstelle zum Nachspannen von Ketten und Riemen verschieben lässt. Vergleichbare Bauformen finden Sie im Bereich Spannlager-Gehäuse.
Stahlblech statt Grauguss
Die GEH-Gehäuse werden aus Bandstahl in Tiefziehqualität gepresst und bestehen aus zwei Blechschalen, die zusammengefügt den Lagersitz bilden. Sie sind weder Grauguss noch Thermoplast — eine Verwechslung, die in Produktbeschreibungen häufig vorkommt. Zum Korrosionsschutz tragen die Gehäuse eine Corrotect-Beschichtung. Der Werkstoff bringt drei Eigenschaften mit, die den Einsatzbereich bestimmen:- Geringes Gewicht: Ein Blechgehäuse wiegt einen Bruchteil eines maßgleichen Gussgehäuses, was bei bewegten Baugruppen und Fördertechnik zählt.
- Begrenzte Steifigkeit: Blech federt unter Last stärker als Guss. Für Stoßbelastungen, wechselnde Axialkräfte und schwere Antriebe ist eine Gussbauform die sichere Wahl.
- Kompakte Bauhöhe: Die flachen -BT-Ausführungen bauen niedriger als vergleichbare Gussgehäuse, weil kein tragender Gusskörper unter dem Lager sitzt.
Lebensdauergeschmiert, nicht nachschmierbar
Die Blech-Lagereinheiten dieser Familie sind ausdrücklich lebensdauergeschmiert. Es gibt keinen Schmiernippel und keine Nachschmierbohrung, und die Fettfüllung des Spannlagers ist auf die rechnerische Gebrauchsdauer ausgelegt. Produktbeschreibungen, die pauschal von Nachschmierbohrungen sprechen, treffen auf diese Reihe nicht zu. Praktisch bedeutet das: Die Lagerstelle wird nicht gewartet, sondern getauscht. Beim Tausch bleibt das Blechgehäuse in der Regel erhalten, weil es nicht verschleißt — ersetzt wird das Spannlager. Genau dafür sind die Gehäuse einzeln lieferbar. Das passende Innenteil finden Sie im Bereich Spannlager. Eine Besonderheit lohnt die Erwähnung, weil sie beim Ersatzteilkauf für Verwirrung sorgt: Es gibt Blecheinheiten, bei denen zwischen Lager und Gehäuse ein Gummidämmring sitzt. Diese Ausführungen nutzen ein um eine Größe größeres Gehäuse und gleichen den Unterschied über den Ring aus — eine 12-Millimeter-Welle steckt dann nicht im GEH40, sondern im GEH47 samt Zwischenring. Der Ring dämpft Schwingungen und Laufgeräusche und lässt das Lager im Sitz geringfügig wandern. Wer ein solches Gehäuse ohne den zugehörigen Ring bestellt, hat plötzlich Spiel im Sitz.FAQ zur G-Serie
- Was bedeutet GEH bei INA? GEH bezeichnet das separat lieferbare Gehäuse einer Gehäuseeinheit. Es beschreibt keine eigene Baureihe, sondern verweist über das Nachsetzzeichen auf die Einheit, aus der das Gehäuse stammt. Erst die Kombination aus GEH, Zahl und Nachsetzzeichen ist eindeutig bestellbar. Wer nur GEH40 angibt, lässt offen, ob das flache Standardgehäuse oder die höher gesetzte Ausführung gemeint ist — beide gibt es mit dieser Bohrung.
- Welche Welle passt in ein GEH40? 12, 15 oder 17 Millimeter. Die 40 im Kurzzeichen ist die Gehäusebohrung und damit der Außendurchmesser des Lagers, nicht der Wellendurchmesser. Weil drei Spannlager mit unterschiedlicher Bohrung denselben Außendurchmesser haben, bedient ein GEH40 gleich drei Wellengrößen. Welche davon gebraucht wird, entscheidet allein das eingesetzte Lager — das Gehäuse bleibt in allen drei Fällen dasselbe Bauteil.
- Worin unterscheiden sich GEH40-BT und GEH40-PBS? In der Bauhöhe und im Lochabstand. Beide nehmen dasselbe Lager mit 40 Millimetern Außendurchmesser auf. Beim -BT liegt die Wellenmitte 22,2 Millimeter über der Auflagefläche bei 68 Millimetern Lochabstand, beim -PBS 30,2 Millimeter bei 92 Millimetern. Die -PBS-Ausführung steht damit breiter und höher, was die Lagerstelle standfester gegen Kippmomente macht, aber mehr Platz auf der Grundplatte beansprucht.
- Aus welchem Werkstoff bestehen GEH-Gehäuse? Aus Bandstahl in Tiefziehqualität, zweiteilig gepresst und Corrotect-beschichtet. Es handelt sich weder um Grauguss noch um Kunststoff. Der Werkstoff macht die Gehäuse leicht und flach, begrenzt aber die Steifigkeit — für Stoßlasten und schwere Antriebe ist eine Gussbauform die passendere Wahl.
- Lässt sich ein GEH-Gehäuse nachschmieren? Nein. Die zugehörigen Blecheinheiten sind lebensdauergeschmiert und haben weder Schmiernippel noch Schmierbohrung. Die Fettfüllung des Spannlagers ist auf die rechnerische Gebrauchsdauer ausgelegt. Im Wartungsfall wird nicht nachgefettet, sondern das Lager getauscht; das Blechgehäuse bleibt dabei meist erhalten, weil es selbst nicht verschleißt.
- Ist das GEH52-MSTU ein Stehlagergehäuse? Nein, es gehört zu einer Spanngehäuseeinheit. Diese Gehäuse werden nicht flach aufgeschraubt, sondern in eine Spannschiene eingehängt, um Ketten und Riemen nachspannen zu können. Erkennbar ist das an den Maßen: 203,2 Millimeter Länge bei 104,8 Millimetern Wellenmitte ergeben eine Schlittenform, keine Fußform.
- Bis zu welcher Temperatur sind die Gehäuse einsetzbar? Von −20 bis +100 °C. Die Grenze setzen Dichtung und Fettfüllung des Spannlagers, nicht das Blech selbst. Die eingebauten Lager haben serienmäßig die Lagerluft C3, die etwas mehr Spiel als die Normalluft bietet und Erwärmung im Betrieb verträgt.
- Warum sitzt in manchen Einheiten ein Gummiring? Weil diese Ausführungen ein um eine Größe größeres Gehäuse verwenden und den Unterschied über einen Gummidämmring ausgleichen. Der Ring dämpft Schwingungen und Laufgeräusche und erlaubt dem Lager, sich im Sitz geringfügig zu verschieben. Beim Ersatz gehört der Ring zwingend mitbestellt, sonst bleibt Spiel im Sitz.
GEH-Gehäuse bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der G-Serie liegen 5 Stahlblechgehäuse ab Lager: GEH40-BT und GEH62-BT als flache Standardausführung, GEH40-PBS und GEH72-PBS mit höherer Wellenmitte und größerem Lochabstand sowie das GEH52-MSTU als Gehäuse einer Spanneinheit. Damit sind Wellendurchmesser von 12 bis 35 Millimetern abgedeckt. Passend dazu:- Spannlager – das Innenteil, das die Blechschale erst zur Lagerstelle macht.
- Stehlager-Gehäuseeinheiten – Gehäuse und Lager als fertig gepaartes Bauteil.
- Spannlager-Gehäuse – die verschiebbare Bauform für Ketten- und Riementriebe.
- Flanschlager-Gehäuse – dieselbe Lagerstelle als Wandanbau statt stehender Fußmontage.
