Zentrierspanner
18 Artikel gefunden
Produktanzeige:

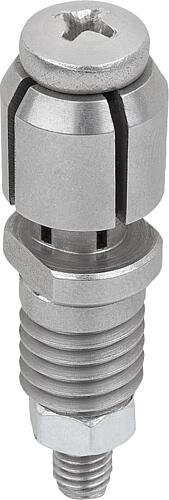

Spanndorn, Form:A, Edelstahl blank - K2098
Ab
27,59 €*
Abonnement
3 Varianten verfügbar
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank.
Bestellbeispiel:
K2098.08100
Hinweis:
Der Spanndorn findet Anwendung in kleinen Bohrungen (Sacklochbohrungen oder Durchgangsbohrungen) um Werkstücke zu positionieren und zu spannen. Die Spannbewegung erfolgt von unten manuell oder automatisiert über Pneumatik oder Hydraulik.
Sie können auf den gewünschten Durchmesser selbst eingeschliffen werden. Die Aufnahmebohrung vom Werkstück sollte die Toleranz H7 aufweisen.
D min. = Kleinster zulässiger Durchmesser auf den "D" geschliffen werden darf.
- in Bohrungen von Ø5 bis Ø12,5 mm verwendbar
- kompakte Bauweise, kleiner Einbauraum
- einfaches Handling
- beliebige Einbaulage
- verschiedene Einbauvarianten möglich
- Schonung der Werkstückoberfläche durch Flächenpressung
- individuell auf den Durchmesser anpassbar
Montage:
Bei Bedarf kann der Durchmesser D dem zu spannenden Durchmesser angepasst werden. In diesem Fall den Spanndorn ca. 0,2 mm (Spannweg) über den Durchmesser im Ruhestand weiten, indem man die Zugstange (Linsenschraube mit Kreuzschlitz) mit der beigestellten Sechskantmutter befestigt. Nun wird der Spanndorn auf den Innendurchmesser des Werkstückes geschliffen.
Technische Daten:
Die in der Tabelle angegebene Zugkraft max. kN bezieht sich auf den Zugbolzen D4. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

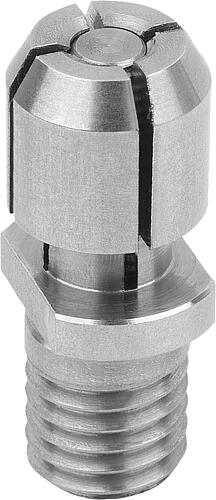

Spanndorn, Form:B, Edelstahl blank - K1293
Ab
25,32 €*
Abonnement
5 Varianten verfügbar
Werkstoff:
Ausführung:
blank.
Bestellbeispiel:
K1293.104050
Hinweis:
Der Spanndorn findet Anwendung in kleinen Bohrungen (Durchgangsbohrungen) um Werkstücke zu positionieren und zu spannen. Die Spannbewegung erfolgt manuell von oben mit einem Inbusschlüssel. Sie können auf den gewünschten Durchmesser selbst eingeschliffen werden. Die Aufnahmebohrung vom Werkstück sollte die Toleranz H7 aufweisen.
D min. = Kleinster zulässiger Durchmesser auf den "D" geschliffen werden darf.
- in Bohrungen von Ø5 bis Ø12,5 mm verwendbar
- kompakte Bauweise, kleiner Einbauraum
- einfaches Handling
- beliebige Einbaulage
- verschiedene Einbauvarianten möglich
- Schonung der Werkstückoberfläche durch Flächenpressung
- individuell auf den Durchmesser anpassbar
Montage:
Bei Bedarf kann der Durchmesser D dem zu spannenden Durchmesser angepasst werden. In diesem Fall den Spanndorn ca. 0,2 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf den Innendurchmesser des Werkstückes geschliffen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schraube, Einsatzstahl - K1970
Ab
14,48 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Kegelkopf-Schraube Einsatzstahl. Ausführung: Kegelkopf-Schraube einsatzgehärtet. Hinweis: Ersatzschrauben für Spanndorne K0357. Zubehör: Spanndorne K0357. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewerkzeug Stahl - K0375
Ab
13,70 €*
Abonnement
7 Varianten verfügbar
Werkstoff, Ausführung: Stahl, brüniert. Hinweis: Spezieller 6-kt-Schraubendreher mit Gewindezapfen. Dieser wird in das Gewinde G1 der Zylinderschraube eingeschraubt, um das Rundspannelement zu positionieren bzw. zu lösen. G1: M3 SW: 4 Passend zu: Rundspannelement mit Gewinde G1 = M3 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

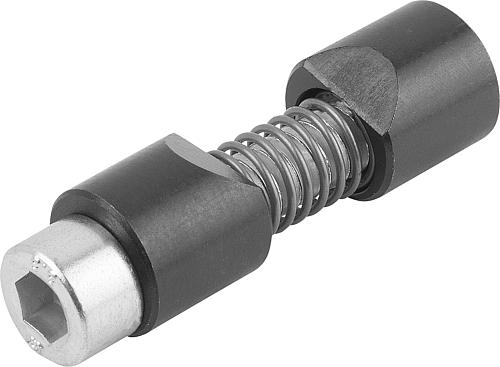

Rundspanner - K0375
Ab
20,34 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Spannbacken Stahl. Druckfeder 1.4310. Spannschraube Festigkeitsklasse 8.8. Ausführung: Spannbacken brüniert. Spannschraube blau verzinkt. Hinweis: Die Rundspannelemente sind die simple Alternative zur herkömmlichen Klemmung (Schlitz und Spannschraube) von runden Teilen. Die Elemente eignen sich für verschiedenste Materialien (z.B. Metalle, Kunststoffe, Holz, ...). Zum Lösen eines festsitzenden Spannbacken genügt ein Schlag in axialer Richtung oder ein Herausziehen über ein zusätzliches Gewinde im Spannbacken bzw. im Innensechskant der Zylinderschraube. Bestellnummer Montagewerkzeug: 03350-908 K: 10 G1: M5 H: 8 G: M10 D1: 16 Gewicht ca. g: 52 Mx Nm: max. 170 SW: 6 x: 4 L1: 16 D3: M8 D2: 16 D: 20-30 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spanndorn Baustahl - K0357
Ab
90,56 €*
Abonnement
11 Varianten verfügbar
Werkstoff: Gehäuse Baustahl, Kegelkopf-Schraube Einsatzstahl. Ausführung: Gehäuse brüniert. Kegelkopf-Schraube einsatzgehärtet. Hinweis: Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden. Niedrige Bauweise - keine störenden Spannpratzen. Spannbewegung mit Inbusschlüssel oder hydraulisch. * D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf. Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet. Der Flansch kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden. D: 7,4 D2: 13,7 D min.: 4,1 H3: 4,1 H2: 6,1 D3 für Senkschraube: M2 Gewicht ca. kg: 0,010 Spannkraft max. kN: 1,1 D4 Kegelkopf- Schraube: M2 H1: 7,6 H: 10,7 D1: 20 h9 SW Kegelkopf- Schraube: 1,5 Anziehdrehmoment max. Nm: 0,7 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

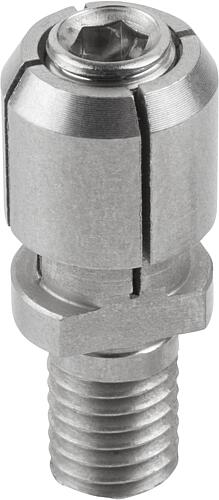

Spanndorn, Form:A, Edelstahl blank - K1293
Ab
26,24 €*
Abonnement
4 Varianten verfügbar
Werkstoff/Ausführung: blank. Hinweis: Der Spanndorn findet Anwendung in kleinen Bohrungen (Durchgangsbohrungen) um Werkstücke zu positionieren und zu spannen. Die Spannbewegung erfolgt manuell von oben mit einem Inbusschlüssel. Sie können auf den gewünschten Durchmesser selbst eingeschliffen werden. Die Aufnahmebohrung vom Werkstück sollte die Toleranz H7 aufweisen. D min. = Kleinster zulässiger Durchmesser auf den "D" geschliffen werden darf. - in Bohrungen von Ø5 bis Ø12,5 mm verwendbar - kompakte Bauweise, kleiner Einbauraum - einfaches Handling - beliebige Einbaulage - verschiedene Einbauvarianten möglich - Schonung der Werkstückoberfläche durch Flächenpressung - individuell auf den Durchmesser anpassbar Montage: Bei Bedarf kann der Durchmesser D dem zu spannenden Durchmesser angepasst werden. In diesem Fall den Spanndorn ca. 0,2 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf den Innendurchmesser des Werkstückes geschliffen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

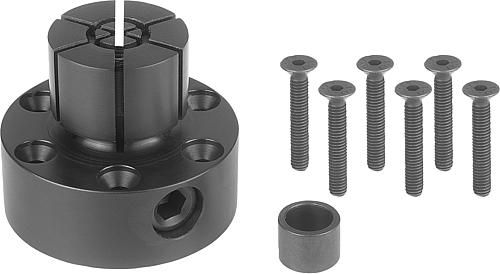

Spanndorn mit seitlicher Klemmung, Form: A Baustahl, D =17,8, D=28,7 - K0643.118029
Ab
227,87 €*
Abonnement
Werkstoff: Gehäuse Baustahl. Spannschraube Vergütungsstahl. Ausführung: Gehäuse brüniert. Spannschraube vergütet auf 10.9, gehärtet und PTFE beschichtet. Hinweis: Der Spanndorn ist durch die seitliche Spannung besonders für die Zweitbearbeitung von Dreh- und Frästeilen mit Sackloch geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden. Die Spannbewegung erfolgt manuell mit einem Inbusschlüssel. * D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf. Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun kann der Spanndorn auf den erforderlichen Durchmesser gedreht bzw. gefräst werden. Für die Bearbeitung wird ein Verriegelungsring mitgeliefert. Der Flansch kann bei Bedarf in einer Passbohrung oder mit Passstiften zentriert werden. Form A wird mit 6 Befestigungsschrauben geliefert. Gewicht ca. kg: 0,425 Spannkraft max. kN: 20 Anziehdrehmoment max. Nm: 66 SW: 6 H2: 17,5 H1: 22,4 H: 41,3 D4: 39,4 D3 für Senkschraube: M4 D1: 50 D min.: 17,8 D: 28,7 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spanndorn mit seitlicher Klemmung, Form: B Baustahl, D =18, D=53,3 - K0643.218053
Ab
334,17 €*
Abonnement
Werkstoff: Gehäuse Baustahl. Spannschraube Vergütungsstahl. Ausführung: Gehäuse brüniert. Spannschraube vergütet auf 10.9, gehärtet und PTFE beschichtet. Hinweis: Der Spanndorn ist durch die seitliche Spannung besonders für die Zweitbearbeitung von Dreh- und Frästeilen mit Sackloch geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden. Die Spannbewegung erfolgt manuell mit einem Inbusschlüssel. * D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf. Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun kann der Spanndorn auf den erforderlichen Durchmesser gedreht bzw. gefräst werden. Für die Bearbeitung wird ein Verriegelungsring mitgeliefert. Der Flansch kann bei Bedarf in einer Passbohrung oder mit Passstiften zentriert werden. Form A wird mit 6 Befestigungsschrauben geliefert. Gewicht ca. kg: 0,810 Spannkraft max. kN: 20 Anziehdrehmoment max. Nm: 66 SW: 6 H3: 45 H2: 21 H1: 25,4 H: 44,4 D2: 25 D1: 53,3 D min.: 18 D: 53,3 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

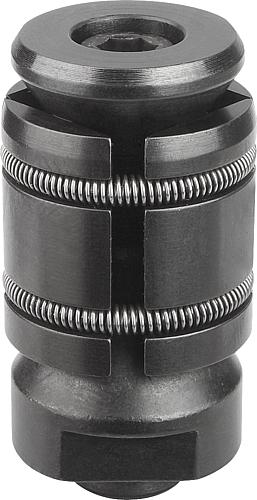

Zentrierspanner Stahl, Komp:Vergütungsstahl - K0893
Ab
67,67 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Körper aus Stahl. Buchsen aus Vergütungsstahl. Ausführung: brüniert. Hinweis: Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung. Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel). Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Zentrierspanner Stahl, Komp:Vergütungsstahl - K0893
Ab
70,96 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Körper aus Stahl. Buchsen aus Vergütungsstahl. Ausführung: brüniert. Hinweis: Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung. Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Um die Genauigkeit der Zentrierung zu erhöhen, kann der Zentrierspanner über den Zentrierzapfen (D2) in einer Bohrung fixiert werden. Die Zentriergenauigkeit beträgt +/- 0,2mm. Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel). Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

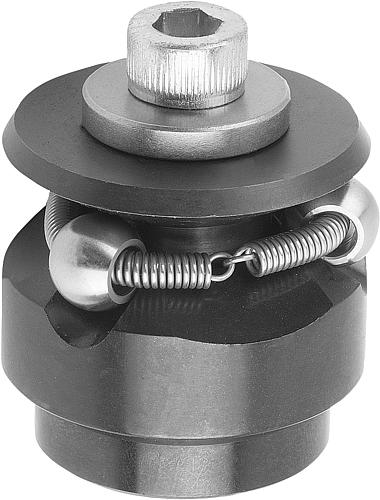

Zentrierspanner mit Kugel, Form: A Stahl - K0358
