Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Stahl, Komp: Polyamid Komp: rot RAL3020, M=M12x70 - K0660.012103
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Stahl, Komp: Polyamid Komp: rot RAL3020, M=M12x70 - K0660.012103
Produktnummer:
7292982
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Stahl, Komp: Polyamid Komp: rot RAL3020, M=M12x70 - K0660.012103
EAN-Nr.:
4059245432554
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
69,98 €*
71,41 €*
(2% gespart)
|
| Bis 24 |
65,98 €*
71,41 €*
(7.6% gespart)
|
| Bis 49 |
63,99 €*
71,41 €*
(10.39% gespart)
|
| Bis 99 |
62,49 €*
71,41 €*
(12.49% gespart)
|
| Ab 100 |
59,99 €*
71,41 €*
(15.99% gespart)
|
Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Stahl, Komp: Polyamid Komp: rot RAL3020, M=M12x70 - K0660.012103"
Werkstoff:
Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393

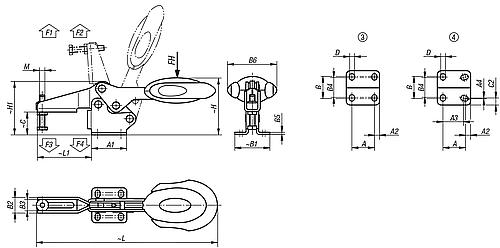

A: 44
A1: 65
A2: 10
A3: 40
A4: 1
B: 42
B1: 67
B2: 28
B3: 21
B4: 40
B5: 3,5
B6: 56,5
C: 52,3
C2: 13,5
D: 8,5
H: 104,8
H1: 101,6
L: 321,3
L1: 122
M: M12x70
RoHS: ja
Lochbild: 4
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Einbaulage: horizontal
Handkraft FH N: 280
Haltekraft F1 N: 2400
Haltekraft F2 N: 5500
Spannkraft F3 N: 1000
Spannkraft F4 N: 2800
Öffnungswinkel Griff: 68°
Öffnungswinkel Haltearm: 88°
K0660.012103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393
A: 44
A1: 65
A2: 10
A3: 40
A4: 1
B: 42
B1: 67
B2: 28
B3: 21
B4: 40
B5: 3,5
B6: 56,5
C: 52,3
C2: 13,5
D: 8,5
H: 104,8
H1: 101,6
L: 321,3
L1: 122
M: M12x70
RoHS: ja
Lochbild: 4
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Einbaulage: horizontal
Handkraft FH N: 280
Haltekraft F1 N: 2400
Haltekraft F2 N: 5500
Spannkraft F3 N: 1000
Spannkraft F4 N: 2800
Öffnungswinkel Griff: 68°
Öffnungswinkel Haltearm: 88°
K0660.012103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 67 |
|---|---|
| Material Grundkörper: | Stahl |
| A4: | 1 |
| Material Komponente: | Polyamid |
| A: | 44 |
| A3: | 40 |
| H: | 104,8 |
| L1: | 122 |
| B: | 42 |
| C: | 52,3 |
| A2: | 10 |
| D: | 8,5 |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| Ausführung 2: | Fuß waagrecht |
| B2: | 28 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| A1: | 65 |
| B4: | 40 |
| B5: | 3,5 |
| L: | 321,3 |
| B3: | 21 |
| B6: | 56,5 |
| H1: | 101,6 |
| C2: | 13,5 |
| Grifftyp Schnellspanner: | horizontal |
| Haltekraft F1 N: | 2400 |
| Haltekraft F2 N: | 5500 |
| Lochbild: | 4 |
| M=Andruckspindel: | M12x70 |
| Öffnungswinkel Griff: | 68° |
| Öffnungswinkel Haltearm: | 88° |
| Spannkraft F3 N: | 1000 |
| Spannkraft F4 N: | 2800 |
| RoHS: | konform |
| Handkraft FH N: | 280 |
