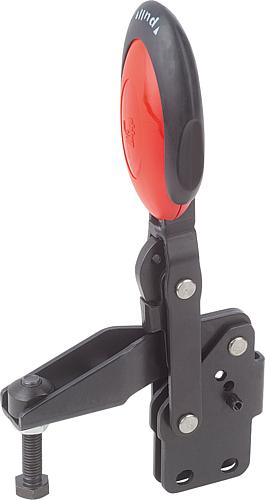

Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Stahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0663.006103
Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Stahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0663.006103
Produktnummer:
7293056
Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Stahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0663.006103
EAN-Nr.:
4059245432219
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
41,63 €*
42,48 €*
(2% gespart)
|
| Bis 24 |
39,25 €*
42,48 €*
(7.6% gespart)
|
| Bis 49 |
38,06 €*
42,48 €*
(10.4% gespart)
|
| Bis 99 |
37,17 €*
42,48 €*
(12.5% gespart)
|
| Ab 100 |
35,69 €*
42,48 €*
(15.98% gespart)
|
Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Stahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0663.006103"
Werkstoff:
Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0383
K0388
K0390
K0391
K0392
K0393
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 14
A1: 29
A2: 7
A3: 12
B: 10,2
B1: 5,2
B2: 17,5
B3: 12,5
B6: 53,4
C: 37,6
C2: 5,5
D: 5,5
H: 175,7
L: 86,5
L1: 53
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1650
Spannkraft F3 N: 920
Spannkraft F4 N: 1050
Öffnungswinkel Griff Position 1: 46°
Öffnungswinkel Griff Position 2: 56°
Öffnungswinkel Haltearm Position 1: 56°
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Haltearm ohne Anschlag: 141°
K0663.006103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0383
K0388
K0390
K0391
K0392
K0393
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 14
A1: 29
A2: 7
A3: 12
B: 10,2
B1: 5,2
B2: 17,5
B3: 12,5
B6: 53,4
C: 37,6
C2: 5,5
D: 5,5
H: 175,7
L: 86,5
L1: 53
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1650
Spannkraft F3 N: 920
Spannkraft F4 N: 1050
Öffnungswinkel Griff Position 1: 46°
Öffnungswinkel Griff Position 2: 56°
Öffnungswinkel Haltearm Position 1: 56°
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Haltearm ohne Anschlag: 141°
K0663.006103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 5,2 |
|---|---|
| A: | 14 |
| A1: | 29 |
| D: | 5,5 |
| A3: | 12 |
| L: | 86,5 |
| A2: | 7 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| B2: | 17,5 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| Material Grundkörper: | Stahl |
| Material Komponente: | Polyamid |
| Ausführung 2: | Fuß senkrecht |
| B3: | 12,5 |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| B: | 10,2 |
| B6: | 53,4 |
| H: | 175,7 |
| C2: | 5,5 |
| L1: | 53 |
| RoHS: | konform |
| C: | 37,6 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1650 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff Position 1: | 46° |
| Öffnungswinkel Griff Position 2: | 56° |
| Öffnungswinkel Haltearm ohne Anschlag: | 141° |
| Öffnungswinkel Haltearm Position 1: | 56° |
| Öffnungswinkel Haltearm Position 2: | 83° |
| Spannkraft F3 N: | 920 |
| Spannkraft F4 N: | 1050 |
| Handkraft FH N: | 160 |
Anmelden
Schutzkappe Gummi - K0106
Ab
1,24 €*
8 Varianten verfügbar
Werkstoff: ölbeständiger Gummi. Ausführung: Gummi schwarz. D: 11 für Schrauben: M4 Gewicht ca. g: 1 D1: 7 D2: 5,5 H: 8,5 H1: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

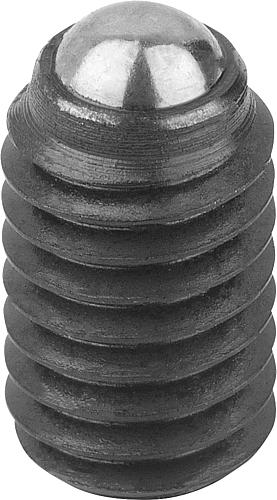

Kugeldruckschrauben ohne Kopf mit voller Kugel - K0383
Ab
2,70 €*
126 Varianten verfügbar
Werkstoff:
Schraube Vergütungsstahl, Festigkeitsklasse mindestens 10.9.
Kugel Wälzlagerstahl oder POM.
Ausführung:
Schraube schwarz.
Kugel gehärtet und blank oder POM.
Bestellbeispiel:
K0383.10810
Hinweis:
Kugeldruckschrauben ohne Kopf mit voller Kugel werden dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird.
Längere Ausführungen wurden speziell für den Einsatz als „Klebestifte“ konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Zeichnungshinweis:
Form A: Kugel aus Stahl
Form D: Kugel aus POM Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Varianten ab 3,15 €*

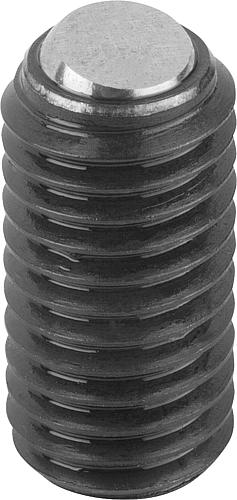

Kugeldruckschrauben ohne Kopf mit abgefl.er Kugel - K0383
Ab
3,10 €*
129 Varianten verfügbar
Werkstoff: Schraube Vergütungsstahl, Festigkeitsklasse 10.9. Kugel Wälzlagerstahl oder POM. Ausführung: Schraube schwarz. Kugel gehärtet und blank oder POM. Hinweis: Mit der abgeflachten Kugel Form B, C oder F können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Sortierebene_1: - Sortierebene_2 : 32 Material: Stahl Belastbarkeit max. kN (nur bei statischer Belastung): 20 L2: 35,3 D1: M10 Kugel-Ø: 7 Gewicht ca. g: 16,2 SW: 5 D3: 5,6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

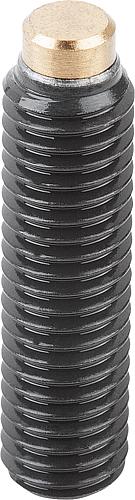

Druckschrauben - K0389
