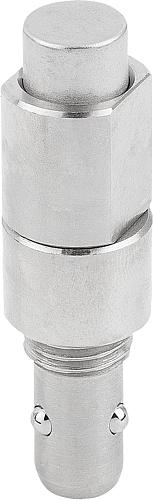

Kugelsperrbolzen ohne Kopf, D1=10, L1=21,5, Stahl vernickelt, Komp: Stahl - K1063.10242
Kugelsperrbolzen ohne Kopf, D1=10, L1=21,5, Stahl vernickelt, Komp: Stahl - K1063.10242
Produktnummer:
7297512
Kugelsperrbolzen ohne Kopf, D1=10, L1=21,5, Stahl vernickelt, Komp: Stahl - K1063.10242
EAN-Nr.:
4059245221011
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
30,07 €*
30,37 €*
(0.99% gespart)
|
| Bis 24 |
29,76 €*
30,37 €*
(2.01% gespart)
|
| Bis 49 |
29,61 €*
30,37 €*
(2.5% gespart)
|
| Bis 99 |
29,46 €*
30,37 €*
(3% gespart)
|
| Ab 100 |
29,31 €*
30,37 €*
(3.49% gespart)
|
Produktinformationen "Kugelsperrbolzen ohne Kopf, D1=10, L1=21,5, Stahl vernickelt, Komp: Stahl - K1063.10242"
Werkstoff:
Gehäuse und Druckknopf Stahl.
Kugel, Feder und Sprengring Edelstahl.
O-Ring FKM.
Ausführung:
Gehäuse vernickelt.
Knopf vergütet und vernickelt.
Kugel vergütet.
Hinweis:
Einbaumaße Form A für Plattenstärke 6 mm.
Einbaumaße Form B für Plattenstärke 6 bis 16 mm.
Achtung:
Die angegebenen Auszugskräfte gelten nur in Verbindung mit Aufnahmebuchsen K1065.
Zubehör:
Aufnahmebuchse K1065.

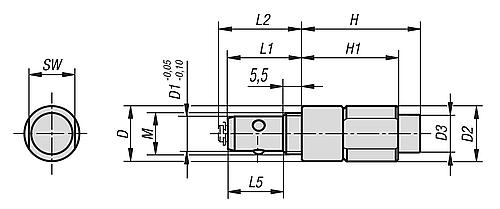

D: 16
D1: 10
D2: 16
D3: 11
D6: 17
H: 34,4
H1: 28
L1: 21,5
L2: 23,5
L5: 16
M: M12x1,5
SW: 13
RoHS: ja
T max.: 16
Ausprägung: selbstsichernd

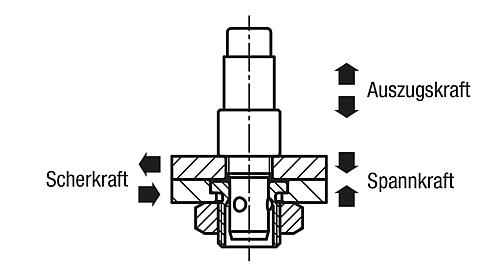

Spannkraft N: 50
Scherkraft kN: 9
Auszugskraft F kN: 1,5
Temperaturbeständigkeit: ≤180 °C
K1063.10242
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gehäuse und Druckknopf Stahl.
Kugel, Feder und Sprengring Edelstahl.
O-Ring FKM.
Ausführung:
Gehäuse vernickelt.
Knopf vergütet und vernickelt.
Kugel vergütet.
Hinweis:
Einbaumaße Form A für Plattenstärke 6 mm.
Einbaumaße Form B für Plattenstärke 6 bis 16 mm.
Achtung:
Die angegebenen Auszugskräfte gelten nur in Verbindung mit Aufnahmebuchsen K1065.
Zubehör:
Aufnahmebuchse K1065.
D: 16
D1: 10
D2: 16
D3: 11
D6: 17
H: 34,4
H1: 28
L1: 21,5
L2: 23,5
L5: 16
M: M12x1,5
SW: 13
RoHS: ja
T max.: 16
Ausprägung: selbstsichernd
Spannkraft N: 50
Scherkraft kN: 9
Auszugskraft F kN: 1,5
Temperaturbeständigkeit: ≤180 °C
K1063.10242
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D: | 16 |
|---|---|
| D3: | 11 |
| M: | M12x1,5 |
| SW: | 13 |
| L2: | 23,5 |
| Material Grundkörper: | Stahl |
| Oberfläche Grundkörper: | vernickelt |
| Ausführung 1: | ohne Kopf |
| Material Komponente: | Stahl |
| RoHS: | konform |
| L1: | 21,5 |
| D2: | 16 |
| D6: | 17 |
| H: | 34,4 |
| H1: | 28 |
| T max.: | 16 |
| D1=Bolzendurchmesser: | 10 |
| Spannkraft N: | 50 |
| Scherkraft kN: | 9 |
| Auszugskraft F kN: | 1,5 |
| Temperaturbeständigkeit: | ≤180 °C |
| L5: | 16 |
