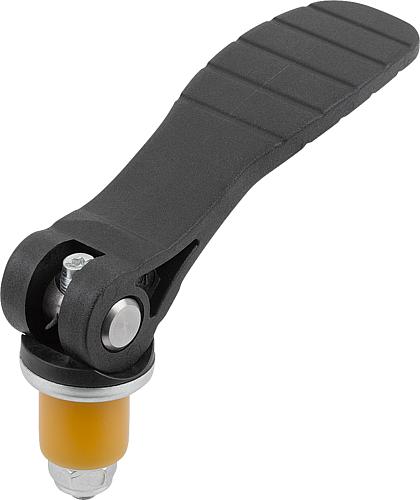

Exzenterhebel Elastomerverschluss Gr.2 D=20 Polyamid, Komp: Edelstahl - K0118.221120x20
Exzenterhebel Elastomerverschluss Gr.2 D=20 Polyamid, Komp: Edelstahl - K0118.221120x20
Produktnummer:
6703193
Exzenterhebel Elastomerverschluss Gr.2 D=20 Polyamid, Komp: Edelstahl - K0118.221120x20
EAN-Nr.:
4059245196845
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
17,35 €*
18,08 €*
(4.04% gespart)
|
| Bis 24 |
16,27 €*
18,08 €*
(10.01% gespart)
|
| Bis 49 |
15,73 €*
18,08 €*
(13% gespart)
|
| Bis 99 |
15,18 €*
18,08 €*
(16.04% gespart)
|
| Bis 999 |
14,10 €*
18,08 €*
(22.01% gespart)
|
| Ab 1000 |
13,01 €*
18,08 €*
(28.04% gespart)
|
Produktinformationen "Exzenterhebel Elastomerverschluss Gr.2 D=20 Polyamid, Komp: Edelstahl - K0118.221120x20"
Werkstoff: Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA 66.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8.
Elastomerfeder PUR.
Ausführung: Griffhebel und Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau chromatiert.
Sechskantmutter mit Klemmteil und Druckscheibe blau chromatiert.
Hinweis: Durch Betätigen des Griffehebels wird die Elastomerfeder gequetscht, d.h. sie expandiert und formt sich an das umschließende Bauteil an.
Über die Sechskantmutter mit Klemmteil kann die Expansion der Elastomerfeder eingestellt und somit die Haltekraft vorgegeben werden.
Gleichzeitig bewirkt das Klemmteil der Sechskantmutter, dass sich nach dem Lösen der Spannstelle, der voreingestellte Wert erhalten bleibt.
Anwendung: Die angegebenen Haltekräfte sind nicht für Dauerbelastungen geeignet.

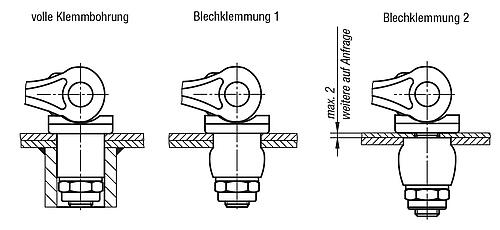

Haltekraft ca. N Blechklemmung (keine Dauerlast): 100
Haltekraft ca. N Klemmbohrung (keine Dauerlast): 350

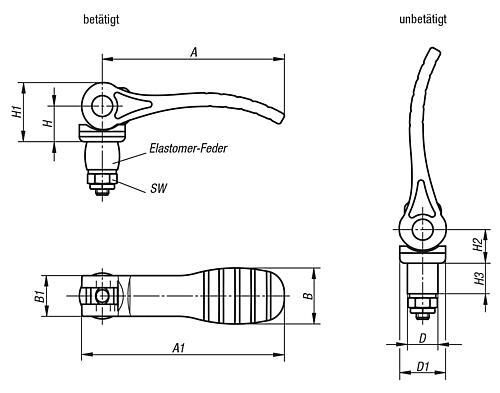

SW: 16
A1: 110
A: 99,9
H3: 20
D: 20
H2: 14,7
H1: 16,2
H: 27,8
B1: 24
B: 33
D1: 27,1
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8.
Elastomerfeder PUR.
Ausführung: Griffhebel und Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau chromatiert.
Sechskantmutter mit Klemmteil und Druckscheibe blau chromatiert.
Hinweis: Durch Betätigen des Griffehebels wird die Elastomerfeder gequetscht, d.h. sie expandiert und formt sich an das umschließende Bauteil an.
Über die Sechskantmutter mit Klemmteil kann die Expansion der Elastomerfeder eingestellt und somit die Haltekraft vorgegeben werden.
Gleichzeitig bewirkt das Klemmteil der Sechskantmutter, dass sich nach dem Lösen der Spannstelle, der voreingestellte Wert erhalten bleibt.
Anwendung: Die angegebenen Haltekräfte sind nicht für Dauerbelastungen geeignet.
Haltekraft ca. N Blechklemmung (keine Dauerlast): 100
Haltekraft ca. N Klemmbohrung (keine Dauerlast): 350
SW: 16
A1: 110
A: 99,9
H3: 20
D: 20
H2: 14,7
H1: 16,2
H: 27,8
B1: 24
B: 33
D1: 27,1
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Ausführung: | Elastomerverschluss |
|---|---|
| Größe: | 2 |
| Durchmesser: | 20 |
| Farbe: | schwarz |
| Material Grundkörper: | Polyamid |
| Farbe Grundkörper: | schwarz |
| Grifflänge (mm): | 110 mm |
| Griffhöhe (mm): | 27,8 mm |
| Griffbreite (mm): | 33 mm |
| Material Komponente: | Edelstahl |
