Stell- und Maschinenfüße
27 Artikel gefunden
Produktanzeige:
Entenfuß D=M16 Aluminium - K1937.161
Ab
9,27 €*
Abonnement
D1:
40
Werkstoff:Aluminium-Druckguss. Ausführung:blank, gleitgeschliffen. Hinweis:Stabiler Stellfuß, der für Förderanlagen besonders geeignet ist. Mit angebrachten Ausrichtmarkierungen zum exakten Positionieren der Entenfüße. Zubehör:Passende Gewindestangen siehe K1960.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Fuß mit Schwingungsdämpfung Edelstahl 1.4404, Komp: Polyurethan, D=36 - K0670.1036
Ab
9,34 €*
Abonnement
Material Grundkörper:
Edelstahl
|
D1:
30,5
Werkstoff:Teller Edelstahl 1.4404.Dämmplatte PUR-Elastomer (Sylomer V12). Ausführung:Teller blau passiviert oder blank.Dämmplatte grau, geklebt, rutschfest.Einsatzbereich von -30 °C bis +70 °C. Hinweis:Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt.Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Tellers. Zeichnungshinweis:1) Dämmplatte D: 36D1: 30,5D2: 5,5H: 15RoHS: jaH1 (bei Pressung 0 / 0,4 / 0,6 N/mm²): 4 / 2,8 / 1,9Ausführung: mit SchwingungsdämpfungBelastbarkeit max. kN: 0,212Stahlschlüssel Grundkörp.: 1.4404K0670.1036Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gelenkfuß M05 D1=13 H=16,5 Autom.Stahl, SW=10 - K0304.05
Ab
10,27 €*
Abonnement
Material Grundkörper:
Stahl
|
D1:
M5
Werkstoff: Kugelelement Automatenstahl, einsatzgehärtet. Druckfuß Automatensonderstahl ETG 100. Ausführung: brüniert. D: M5 SW: 10 H2: 4 H1: 6,5 H: 16,5 D1: 13 Gewicht ca. kg : 0,012 F max. N: 1620Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gelenkfuß M10X100, Form:A Stahl, D=50 - K0742.005010X100
Ab
9,57 €*
Abonnement
L=Gewindelänge:
100
|
D1=Gewinde:
M10
|
H1=Gesamthöhe:
128
Werkstoff, Ausführung: Fußteller Stahl, gelb lackiert. Gewindespindel Stahl, verzinkt. Hinweis: Hochbelastbare Gelenkfüße aus Stahl mit gelblackiertem Fuß.Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt. Belastbarkeit max. kN: 15 L: 100 SW: 14 S: - Gewicht ca. kg : 0,181 H1: 28 H: 16 D1: M10 D: 50Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gelenkfuß M10X100, Form:B Stahl, Komp:Gummi, D=50 - K0742.105010X100
Ab
10,01 €*
Abonnement
L=Gewindelänge:
100
|
D1=Gewinde:
M10
|
H1=Gesamthöhe:
131
Werkstoff: Fußteller, Gewindespindel Stahl. Anti-Slip-Platte (NBR) 70 Shore. Ausführung: Fußteller gelb lackiert. Gewindespindel verzinkt. Anti-Slip-Platte schwarz. Hinweis: Hochbelastbare Gelenkfüße aus Stahl mit gelblackiertem Fuß, optional mit Anti-Slip-Platte. Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenkfußes.Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt.Auslieferung mit passender Mutter. Gewicht ca. kg : 0,203 Belastbarkeit max. kN: 15 L: 100 SW: 14 D: 50 S: 3 H1: 28 H: 16 D1: M10Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gerätefuß höhenverstellbar D1=30 H=35-50 Thermoplast, Komp:Stahl - K0433.3004
Ab
6,50 €*
Abonnement
B:
20,5
|
SW1:
22
Werkstoff: Gehäuse Thermoplast glasfaserverstärkt.Sechskantschraube Stahl. Ausführung: Gehäuse schwarz.Sechskantschraube verzinkt. Hinweis: Durch das flache Endstück und die versenkte Sechskantschraube eignet sich der Gerätefuß besonders zur Montage auf glatten Flächen.Die Gerätefußhöhe kann durch Drehen der Mutter per Hand oder Werkzeug stufenlos eingestellt werden. D1: 30 Gewicht ca. kg : 0,045 A: 30 H min. - max.: 35-50 Belastbarkeit max. kN: 1,5 SW1: 22 D2 für Senkkopfschraube: M4 B: 20,5Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

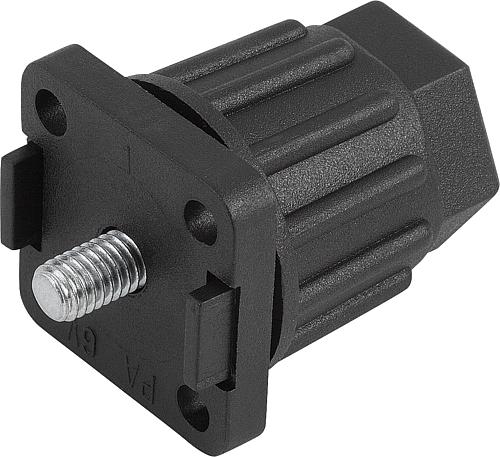

Gerätefuß höhenverstellbar M06 D1=30 H=35-50 Thermoplast, für Alu-Profile Aluminium-Profile, Komp:Stahl - K0432.300806
Ab
6,71 €*
Abonnement
D=Tellerdurchmesser:
30
|
D1=Gewinde:
M6
|
C für Nut:
8
Werkstoff: Gehäuse Thermoplast glasfaserverstärkt.Spindel und Scheibe Stahl. Ausführung: Gehäuse schwarz.Spindel und Scheibe verzinkt. Hinweis: Gerätefüße eignen sich besonders für Tische und leichtere Einrichtungen. Die Gerätefußhöhe kann durch Drehen der Mutter per Hand oder Werkzeug stufenlos eingestellt werden. Die am Endstück befindlichen Zapfen bewirken eine Zentrierung bzw. Verdrehsicherung des Gerätefußes. Gerätefüße können bei Verwendung eines Nutensteines ohne aufwendiges Bohren an Aluminium-Profilen befestigt werden. Gewicht ca. kg : 0,040 H min. - max.: 35-50 Belastbarkeit max. kN: 1,5 D1: 30 SW1: 22 L: 14 D2 für Senkkopfschraube: M4 D: M6 C für Nut: 8 B: 20,5 A für Aluminium-Profil: 30Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

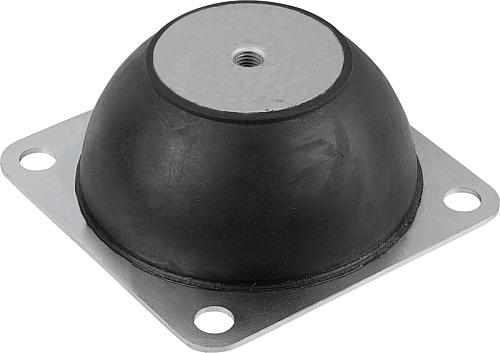

Hutelement Typ H2 D=130 Stahl, Komp: elast. Naturkautschuk - K0686.13006340
Ab
38,39 €*
Abonnement
D=Tellerdurchmesser:
130
|
Belastbarkeit max. kN:
2,7 kN
Werkstoff: Metallteile Stahl Festigkeit 5.6.Elastomer Naturkautschuk, Härte 40° Shore A. Ausführung: Stahl verzinkt. Hinweis: Die Hutelemente sind sowohl in radialer als auch in axialer Richtung hochelastisch und bieten somit eine hervorragende Stoßisolation.Die besondere Formgebung der Hutelemente ermöglicht die Schall- und Schwingungsisolation von Maschinen und Aggregaten mit einer niederen Eigenfrequenz. Sie sind speziell zur Lagerung von empfindlichen Instrumenten und Kleingeräten geeignet.Die Elemente dürfen nicht auf Zug belastet werden. Temperaturbereich: -30 °C bis +80 °C. A: 120 D: 130 D1: 78 D2: M12 D3: 14,5 H: 63 L: 150 F1 (N): 2700 Gewicht ca. kg : 1,020 Ausführung : Härte 40° Shore AAngaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

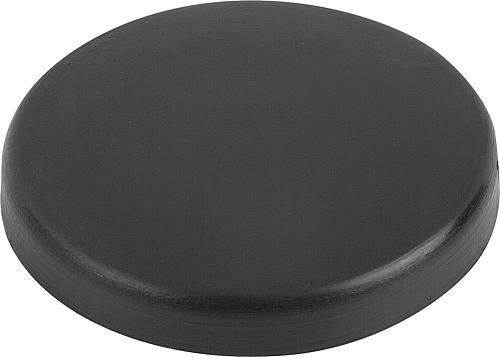

Kappe für Stellfüße H=4,8 Polyethylen, D=31,8 - K0679.1030
Ab
0,19 €*
Abonnement
D:
31,8
Werkstoff: Polyethylen. Ausführung: schwarz. Hinweis: Die Kappen schützen die Stellfläche vor Kratzspuren. für Fußteller-Ø: 30 D: 31,8 Gewicht ca. g: 1,16 H: 4,8Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugelknopf M06 Edelstahl - K0422.062
Ab
4,03 €*
Abonnement
Material Grundkörper:
Edelstahl
|
D=Gewinde:
M6
Werkstoff: Stahl oder Edelstahl 1.4301. Ausführung: Stahl blau chromatiert. Edelstahl blank. Hinweis: Soll der Kugelkopf und der Gelenkfußteller montiert geliefert werden, bitte die Bestellnummer des Kugelkopfes und des Tellers mit dem Zusatz "montiert" angeben.(z.B. K0422.061 und K0415.1030 montiert.) Hinweis: Zur direkten Befestigung von Gelenkfüßen mittels Standardschrauben.Gelenkfüße werden aus einem Kugelkopf und einem Teller zusammengestellt. Jeder Kugelkopf kann mit jedem Teller kombiniert werden.Die Höhe des gesamten Gelenkfußes berechnet sich aus der Höhe des Sechskants + 22,5 mm.(Gesamthöhe Gelenkfuß = L1 + 22,5 mm) T: 10 Material: Edelstahl Gewicht ca. kg : 0,020 L1: 7,5 D: M6Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

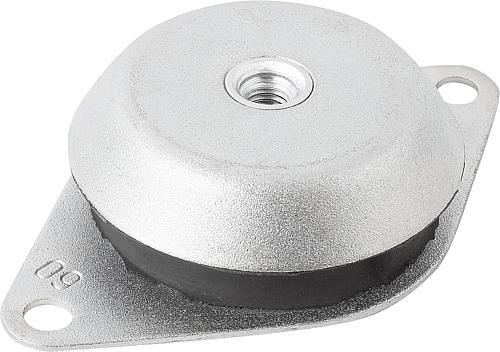

Maschinenfuß D=106, Form: A Stahl, Komp: elast. Naturkautschuk - K0687.106060
Ab
26,62 €*
Abonnement
Ausführung 1:
ohne Abreißsicherung
|
D=Tellerdurchmesser:
106
Werkstoff: Metallteile Stahl Festigkeit 5.6.Elastomer Naturkautschuk, Härte mittel, 60° Shore Ausführung: Stahl verzinkt. Hinweis: Maschinenfüße sind bewährte, universell verwendbare Elemente für die elastische Lagerung von Maschinen jeder Art. Überall dort wo man große Horizontalbewegungen vermeiden will werden Maschinenfüße häufig eingesetzt. Ihre horizontale Steifigkeit ist in allen Richtungen größer als die Vertikalsteifigkeit. Bei richtigem Einsatz verhindern sie in hervorragender Weise die Weiterleitung von Erschütterungen und Geräuschen.Speziell für Einsatzfälle, bei denen mit Zugkräften zu rechnen ist (z.B. im Schiffsbau) bieten sich Maschinenfüße mit Abreißsicherung an.Die angegebenen Belastungsdaten sind Richtwerte für die statische Belastung bei einer Gummihärte von 60° Shore A. Auf Anfrage: Maschinenfüße mit Gummihärte 40° oder 70° Shore A. A: 140 B: 110 D: 106 Ausführung : ohne Abreißsicherung D1: M12 D2: 12,4 H: 39 L: 170 F1 (N): 3600 Gewicht ca. kg : 0,678Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

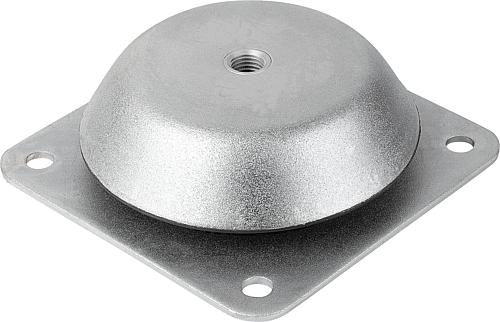

Maschinenfuß D=150, Form: B Stahl, Komp: elast. Naturkautschuk - K0687.150060
Ab
40,61 €*
Abonnement
Ausführung 1:
ohne Abreißsicherung
Werkstoff: Metallteile Stahl Festigkeit 5.6.Elastomer Naturkautschuk, Härte mittel, 60° Shore Ausführung: Stahl verzinkt. Hinweis: Maschinenfüße sind bewährte, universell verwendbare Elemente für die elastische Lagerung von Maschinen jeder Art. Überall dort wo man große Horizontalbewegungen vermeiden will werden Maschinenfüße häufig eingesetzt. Ihre horizontale Steifigkeit ist in allen Richtungen größer als die Vertikalsteifigkeit. Bei richtigem Einsatz verhindern sie in hervorragender Weise die Weiterleitung von Erschütterungen und Geräuschen.Speziell für Einsatzfälle, bei denen mit Zugkräften zu rechnen ist (z.B. im Schiffsbau) bieten sich Maschinenfüße mit Abreißsicherung an.Die angegebenen Belastungsdaten sind Richtwerte für die statische Belastung bei einer Gummihärte von 60° Shore A. Auf Anfrage: Maschinenfüße mit Gummihärte 40° oder 70° Shore A. A: 132 D: 150 Ausführung : ohne Abreißsicherung D1: M16 D2: 12,5 H: 51 L: 168 F1 (N): 8000 Gewicht ca. kg : 1,950Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
