Federnde Druckstücke exzentrisch
1 Artikel gefunden
Produktanzeige:

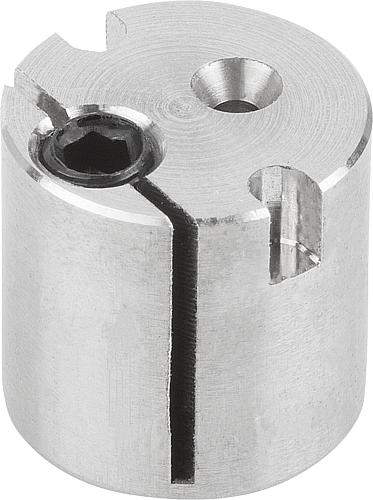

Aufnahme exzentrisch D=10 H=9,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.101
Ab
16,65 €*
Abonnement
D=Durchmesser:
10
Werkstoff:Edelstahl 1.4305. Ausführung:blank. Bestellbeispiel:K1292.121 Hinweis:Aufnahmebohrung H7 verwenden. Durch Drehen des Gewindestiftes entsteht eine Flächenpressung. Mit einem verstellbaren Stirnlochschlüssel kann man den Exzenter radial in die richtige Position bringen und über den Gewindestift fixieren. Anwendung:Die exzentrischen Aufnahmebuchsen finden z.B. als Anschlag oder Toleranzausgleich Verwendung.1) Zentrierbohrung DIN 332-1 Form A2) Grundform mit Zentrierung3) Mit Skalenrille als optischer Anschlag4) Durchgangsbohrung5) Gewindebohrung Vorteile:- einfaches Handling- klemmen mit Gewindestift- geringer Einbauraum- beliebige Einbaulage- individuelle Anwendung- vielfältiger Einsatz D: 10D1: 10D2: 1D3: 2,12H: 9,8M: 2,25SW: 2T: 1,9RoHS: jaAusführung: exzentrischAusprägung: mit ZentrierbohrungAnziehdrehmoment Nm: 1,5K1292.101Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
